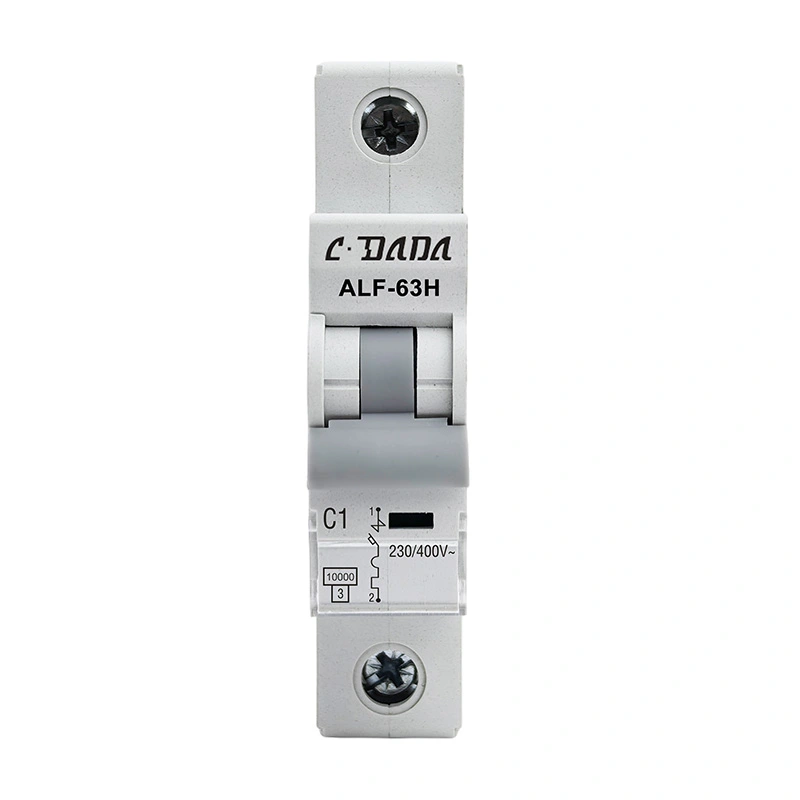

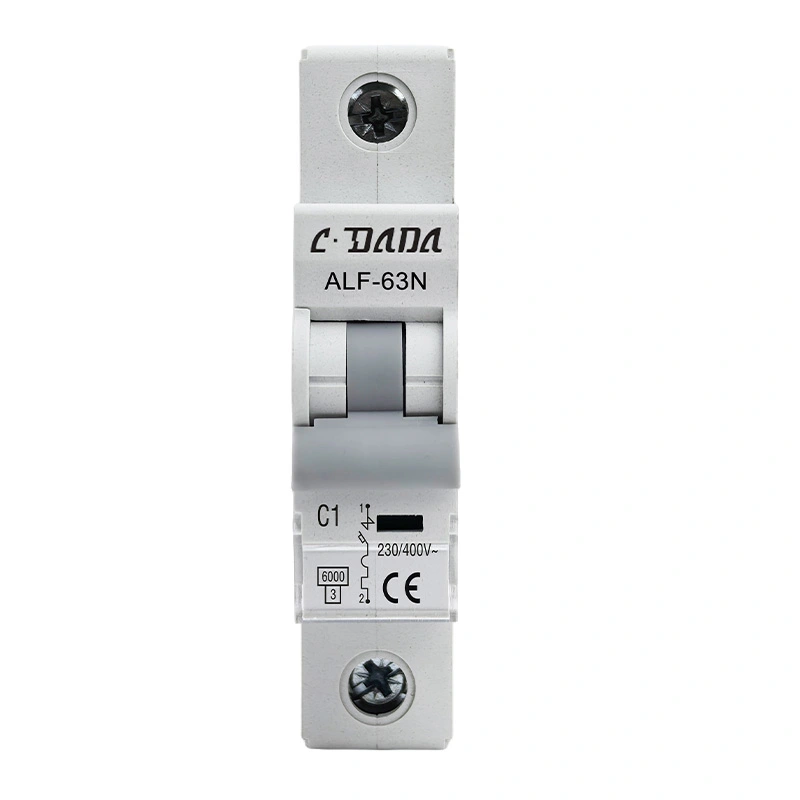

6KA 10kA କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର୍ |

ALF-63N / H ସିରିଜ୍ ହାଇ ବ୍ରେକିଙ୍ଗ୍ 6KA 10kA ମିନିଏଚର୍ ସର୍କିଟ୍ ବ୍ରେକର୍ (MCB), IEC60898 ମାନକ ସହିତ ଅନୁରୂପ, MCB ରେ ନିର୍ଭରଯୋଗ୍ୟ କାର୍ଯ୍ୟଦକ୍ଷତା, ସଠିକ୍ ପ୍ରତିରକ୍ଷା କାର୍ଯ୍ୟ, ସ୍ୱଳ୍ପ ରିଲିଜ୍ ସମୟ, ଏବଂ ଉଚ୍ଚ ବ୍ରେକ୍ କ୍ଷମତା, ଛୋଟ ଭଲ୍ୟୁମ୍ ମଧ୍ୟ ରହିଛି | କଣ୍ଟାକ୍ଟର, ସୁଇଚ୍ ଗିଅର୍, ଏବଂ ଇଲେକ୍ଟ୍ରିକ୍ ଉପକରଣରେ ଏହା ବହୁଳ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ |

CDADA ସହିତ ଯୋଗାଯୋଗ କରନ୍ତୁ ଏବଂ ଆମକୁ ଆପଣଙ୍କର ଉତ୍ପାଦକ ଭାବରେ ବାଛନ୍ତୁ, ଆମେ OEM / ODM ସେବା ପ୍ରଦାନ କରିପାରିବା |

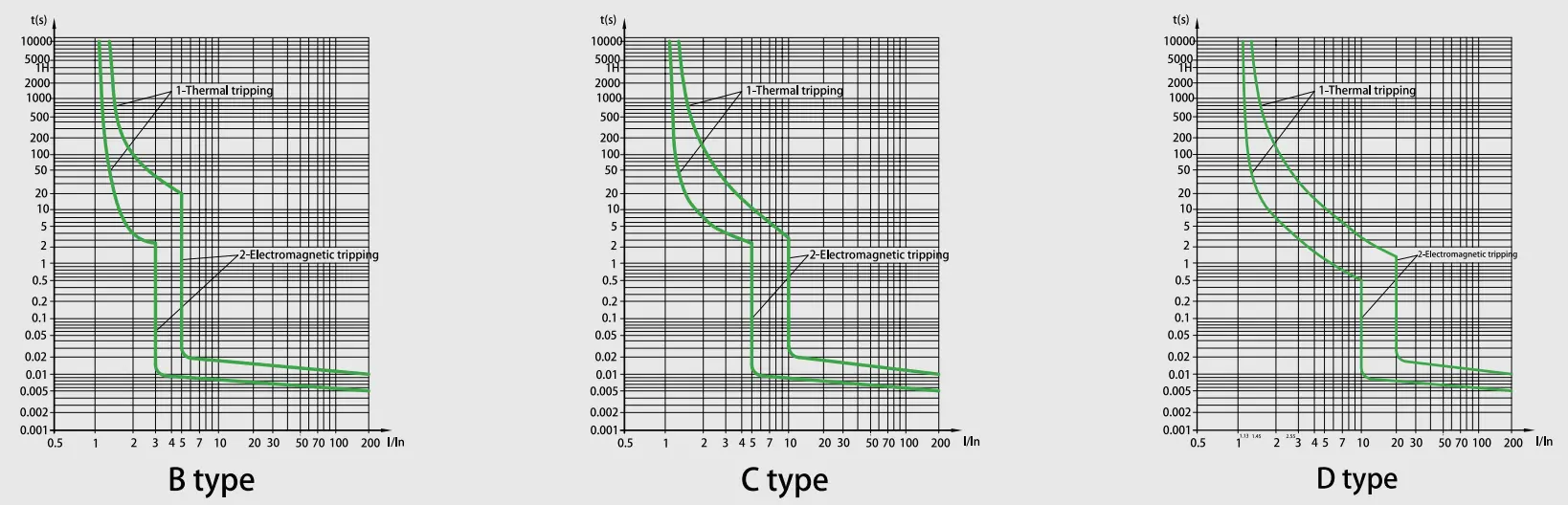

ଚରିତ୍ର ବକ୍ର

ଯାନ୍ତ୍ରିକ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

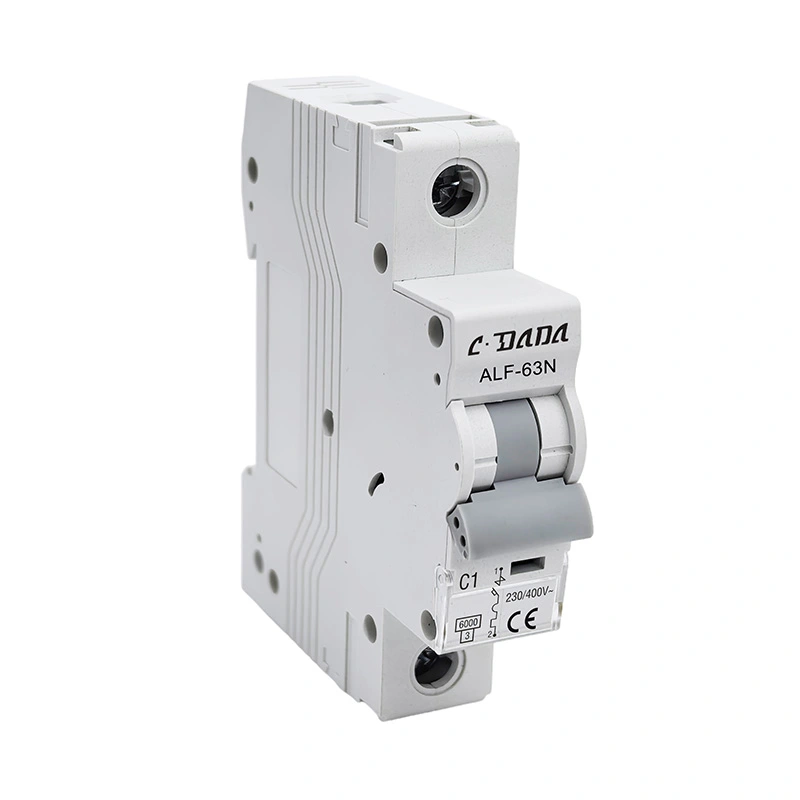

ALF-63N / H ସିରିଜ୍ 6KA 10kA କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର୍ |
ମାନକ	EN / IEC60898-1
ଭାଙ୍ଗିବା କ୍ଷମତା (kA)	6,10
ସୁରକ୍ଷା	ଓଭରଲୋଡ୍ ଏବଂ ସର୍ଟ ସର୍କିଟ ବିରୁଦ୍ଧରେ |
ରେଟେଡ୍ କରେଣ୍ଟ୍ (A) ଇନ୍	1,2,3,4,6,10,13,16,20,25,32,40,50,63
ରେଟେଡ୍ ଭୋଲଟେଜ୍ (V)	1PAC 230 / 400,240 / 415
	1P + N, 2P, 3P, 3P + N, 4PAC400 / 415
ରେଟେଡ୍ ଇମ୍ପୁଲ୍ ଭୋଲଟେଜ୍ Uimp (kV) କୁ ପ୍ରତିରୋଧ କରେ |	4
ରେଟେଡ୍ ଇନସୁଲେସନ୍ ଭୋଲଟେଜ୍ Ui (V)	500
ଶକ୍ତି ସୀମିତ କ୍ୟାସ୍ |	3
ପରିବେଶର ତାପମାତ୍ରା (℃)	-25 ~ + 40, ସର୍ବାଧିକ .95% ଆର୍ଦ୍ରତା |
ଥର୍ମାଲ୍ ଅପରେଟିଂ ସୀମା |	1.13xln ଏକ ଘଣ୍ଟା ମଧ୍ୟରେ କ tr ଣସି ଟ୍ରାପିଙ୍ଗ୍ ନାହିଁ |
	1.45x ଏକ ଘଣ୍ଟା ମଧ୍ୟରେ ଟ୍ରାପିଙ୍ଗ୍ |
ଚୁମ୍ବକୀୟ କାର୍ଯ୍ୟ	ବି: (3-5) xIn, C: (5-10) xIn, D: (10-20) xIn |
ପୋଲ ସଂଖ୍ୟା	1P, 1P + N, 2P, 3P, 3P + N ଏବଂ 4P
ଯାତ୍ରା ପ୍ରକାର	ତାପଜ / ଚୁମ୍ବକୀୟ ମୁକ୍ତି |
ଟର୍ମିନାଲ୍ କ୍ଷମତା |	25mm ରେଟିଂ ପର୍ଯ୍ୟନ୍ତ 16mm² ନମନୀୟ କିମ୍ବା 25mm² କଠିନ |
	32mm ରୁ 63A ରେଟିଂରେ 25mm²flexible କିମ୍ବା 35mm²rigid |
ସୁରକ୍ଷା ଡିଗ୍ରୀ	IP20
ସ୍ଥାପନ	35 ମିମି DIN ରେଳ ଉପରେ ଆରୋହଣ |
ମୋଟେଇ	ପୋଲ ପ୍ରତି 17.8 ମିମି |

ସର୍କିଟ ବ୍ରେକର୍ ରିଲିଜ୍ ଚରିତ୍ର |

ନା।	ପ୍ରକାଶିତ ରିଲିଜ୍ (A)	ପ୍ରାରମ୍ଭିକ ଅବସ୍ଥା	ପରୀକ୍ଷା କରେଣ୍ଟ୍ |	ନିର୍ଦ୍ଦିଷ୍ଟ ସମୟ |	ପ୍ରାପ୍ତ ହେବାକୁ ଥିବା ଫଳାଫଳ |	ଟିପ୍ପଣୀ
1	1-63	ଥଣ୍ଡା ଅବସ୍ଥା	1.13 ଇନ୍	t≤1h	ଅଣ-ଯାତ୍ରା
2	1-63	ପୂର୍ବ ପରୀକ୍ଷା ଉପରେ	1.45ln	t <1h	ଯାତ୍ରା	5s ରେ ସ୍ଥିର ଭାବରେ ନିର୍ଦ୍ଦିଷ୍ଟ ମୂଲ୍ୟ ପର୍ଯ୍ୟନ୍ତ କରେଣ୍ଟ୍ ସେଟ୍ କରିବା |
3	In≤32	ଥଣ୍ଡା ଅବସ୍ଥା	2.55 ଇନ୍	1s	ଯାତ୍ରା
	> 32 ରେ
4	1-63	ଥଣ୍ଡା ଅବସ୍ଥା	3 ଇନ୍	t≤0.1s	ଅଣ-ଯାତ୍ରା	ବି ପ୍ରକାର |
			5 ଇନ୍	t <0.1s	ଯାତ୍ରା	ବି ପ୍ରକାର |
			10ln ରେ	t≤0.1s	ଅଣ-ଯାତ୍ରା	C ପ୍ରକାର
			10 ଇନ୍	t <0.1s	ଯାତ୍ରା	C ପ୍ରକାର
			20ln	t≤0.1s	ଅଣ-ଯାତ୍ରା	D ପ୍ରକାର
				t <0.1s	ଯାତ୍ରା	D ପ୍ରକାର

ଧ urance ର୍ଯ୍ୟ (କାର୍ଯ୍ୟ)

ବର୍ଗ	ଅପରେସନ୍ ଚକ୍ର |	ଅପରେସନ୍ ଫ୍ରିକ୍ୱେନ୍ସି |	ରେଟେଡ୍ କରେଣ୍ଟ୍
ବ Elect ଦ୍ୟୁତିକ ଧ urance ର୍ଯ୍ୟ |	4000	240 / ଘଣ୍ଟା	1-32
		120 / ଘଣ୍ଟା	40-63
ଯାନ୍ତ୍ରିକ ଧ urance ର୍ଯ୍ୟ |	10000	240 / ଘଣ୍ଟା	1-63

ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ

★ ଅଲ୍ଟ୍ରା-ହାଇ ସର୍ଟ ସର୍କିଟ ବ୍ରେକିଙ୍ଗ କ୍ଷମତା |

ଉନ୍ନତ ଆର୍କ ନିୟନ୍ତ୍ରଣ ପ୍ରଯୁକ୍ତିବିଦ୍ୟା ଶିଳ୍ପ ମାନକ ତୁଳନାରେ ଅଧିକ ବାଧା କ୍ଷମତା ହାସଲ କରେ, ଅତ୍ୟଧିକ ତ୍ରୁଟି ଅବସ୍ଥାରେ ଶିଳ୍ପ-ଗ୍ରେଡ୍ ବ electrical ଦ୍ୟୁତିକ ବ୍ୟବସ୍ଥା ପାଇଁ ନିର୍ଭରଯୋଗ୍ୟ ସୁରକ୍ଷା ନିଶ୍ଚିତ କରେ |

★ ଡୁଆଲ୍-ମୋଡ୍ ସଂଯୋଗ ଇଣ୍ଟରଫେସ୍ |

ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ହାଇବ୍ରିଡ୍ ଟର୍ମିନାଲ୍ ଡିଜାଇନ୍ ଉଭୟ କଠିନ ବସ୍ ବାର୍ ଡକିଂ ଏବଂ ଫ୍ଲେକ୍ସିବଲ୍ କେବୁଲ୍ କ୍ଲାମିଂକୁ ସମର୍ଥନ କରେ, ବିଭିନ୍ନ ସ୍ଥାପନ ପରିସ୍ଥିତିରେ ଟୁଲ୍ ଫ୍ରି ଆଡାପ୍ଟେସନ୍ ସକ୍ଷମ କରୁଥିବାବେଳେ ତାରର ସମୟ 40% ହ୍ରାସ କରେ |

ଦୀର୍ଘାୟୁତା ପାଇଁ ଶକ୍ତି-ସଂରକ୍ଷଣ ଯନ୍ତ୍ର |

10,000 ଯାନ୍ତ୍ରିକ ଚକ୍ର ସହନଶୀଳତା ସହିତ ବସନ୍ତ-ସହାୟକ ଅପରେଟିଂ ସିଷ୍ଟମ୍, ପୋଷାକ-କ୍ଷତିପୂରଣ ପ୍ରଯୁକ୍ତିବିଦ୍ୟା |

★ ଉନ୍ନତ କମ୍ପୋଜିଟ୍ ଏନକ୍ଲୋଜର |

ଖ୍ୟାତି-ରିଟାର୍କାଣ୍ଟ, ଉତ୍ତାପ-ପ୍ରତିରୋଧୀ, ଏବଂ ଇମ୍ପୁଲ୍ସ-ପ୍ରୁଫ୍ ଗୁଣ ସହିତ ଧାରଣ କରିଥିବା ତ୍ରୁଟି ଘଟଣା ପାଇଁ ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ଆର୍-କ୍ୱିଞ୍ଚିଙ୍ଗ୍ ଚାମ୍ବର ସହିତ |

★ ଡାଇନାମିକ୍ କରେଣ୍ଟ-ସୀମିତ ଟପୋଲୋଜି |

ବ Intell ଦ୍ଧିକ ଲେଟ-ଅପ୍ ଶକ୍ତି ଦମନ ଶିଖର ତ୍ରୁଟି ସ୍ରୋତକୁ 65-80% ହ୍ରାସ କରିଥାଏ, ଯାହା ଡାଉନ୍ଷ୍ଟ୍ରିମ୍ ଡିଭାଇସ୍ ସ୍ପେସିଫିକେସନ୍ ଅପ୍ଟିମାଇଜେସନ୍କୁ 30% ସାମଗ୍ରିକ ସିଷ୍ଟମ୍ ମୂଲ୍ୟ ହ୍ରାସ ସମ୍ଭାବନା ସହିତ ସକ୍ଷମ କରିଥାଏ |

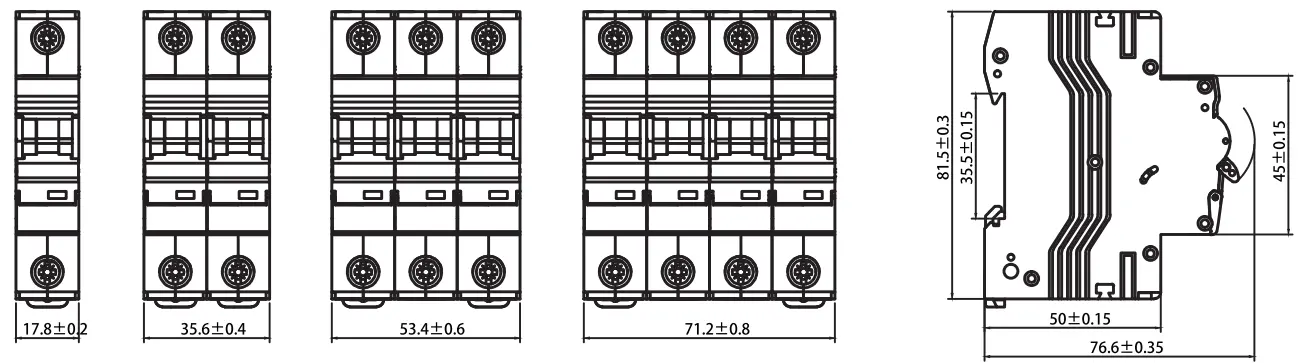

ବାହ୍ୟରେଖା ପରିମାପ |

ପ୍ରୟୋଗ ଦୃଶ୍ୟ |

★ ଆବାସିକ: ଗୃହ ସୁରକ୍ଷା ପାଇଁ ଗ୍ରାହକ ୟୁନିଟ୍ ଏବଂ ବଣ୍ଟନ ବୋର୍ଡ |

★ ଶିଳ୍ପ: ଯୋଗାଯୋଗକାରୀ, ସୁଇଚ୍ ଗିଅର୍ ଏବଂ ଭାରୀ ବ electric ଦ୍ୟୁତିକ ଉପକରଣର ସୁରକ୍ଷା |

★ ବାଣିଜ୍ୟିକ: ଉଚ୍ଚ ଭଙ୍ଗା ନିର୍ଭରଯୋଗ୍ୟତା ଆବଶ୍ୟକ କରୁଥିବା ଅଫିସ୍ କୋଠା ଏବଂ ସପିଂ ମଲ୍ |

ଗୁଣବତ୍ତା ନିୟନ୍ତ୍ରଣ ଏବଂ ମାନକ ପରୀକ୍ଷା |

★ ପ୍ରତ୍ୟେକ CDADA MCB IEC60898-1 ସହିତ ଅନୁପାଳନ ନିଶ୍ଚିତ କରିବାକୁ କଠୋର ପରୀକ୍ଷଣ କରେ:

★ ଥର୍ମାଲ୍ ଟ୍ରିପିଂ ପରୀକ୍ଷା: 1.13 ଇନ୍ (ଅଣ-ଯାତ୍ରା) ଏବଂ 1.45 ଇନ୍ (1 ଘଣ୍ଟା ମଧ୍ୟରେ ଯାତ୍ରା) ରେ ଯାଞ୍ଚ କରାଯାଇଛି |

★ ଚୁମ୍ବକୀୟ ଟ୍ରିପିଂ ପରୀକ୍ଷା: B, C, ଏବଂ D ବ characteristics ଶିଷ୍ଟ୍ୟଗୁଡିକ ପାଇଁ ସଠିକ୍ ରିଲିଜ୍ ପରୀକ୍ଷା |

★ ବ Elect ଦ୍ୟୁତିକ ଧ urance ର୍ଯ୍ୟ: 4,000 ଅପରେସନ୍ ଚକ୍ର ପାଇଁ ପରୀକ୍ଷା କରାଯାଇଛି |

★ ଯାନ୍ତ୍ରିକ ଧ End ର୍ଯ୍ୟ: 10,000 ଚକ୍ର ପାଇଁ ଯାଞ୍ଚ କରାଯାଇଛି |

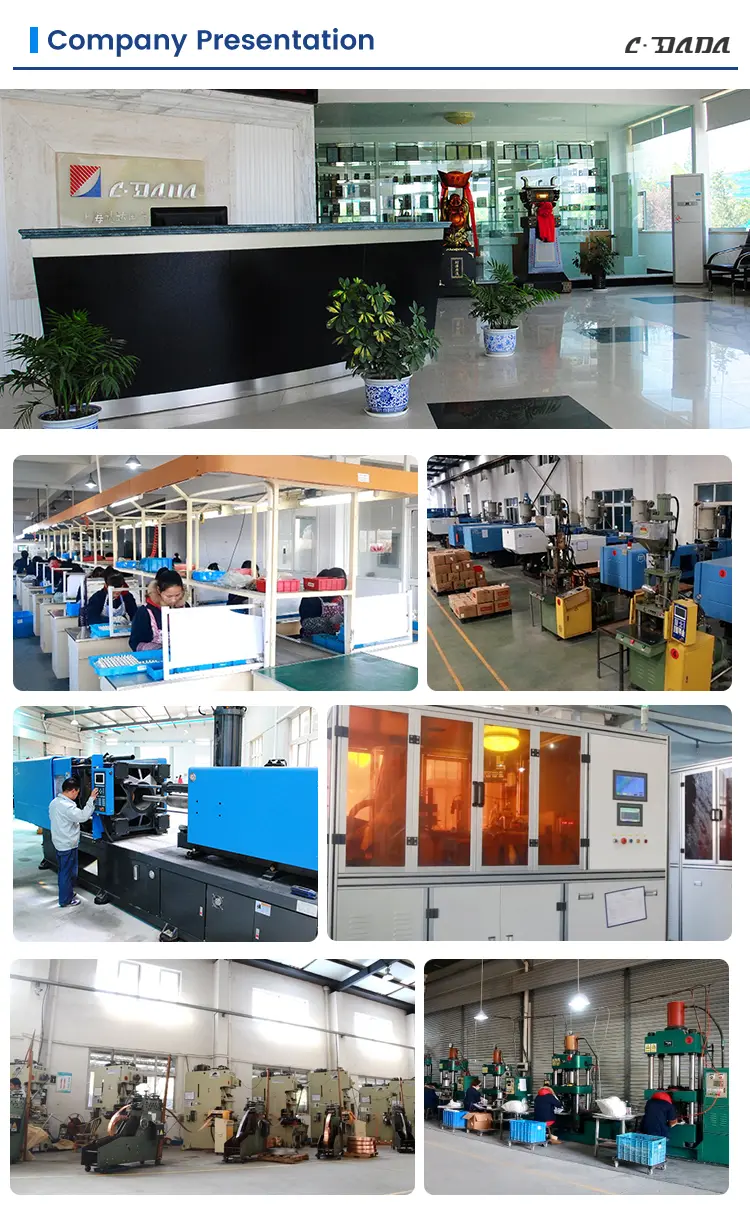

କାରଖାନା ଶକ୍ତି ଏବଂ ସମର୍ଥନ |

ଉନ୍ନତ ଉତ୍ପାଦନ ରେଖା ଏବଂ ଏକ ବୃତ୍ତିଗତ ଇଞ୍ଜିନିୟରିଂ ଦଳ ସହିତ ସାଂଘାଇ DADA ଇଲେକ୍ଟ୍ରିକ୍ କୋ।, ଲିମିଟେଡ୍ ଏକ ଅଗ୍ରଣୀ ଉତ୍ପାଦକ | ଆମେ ପ୍ରଦାନ କରୁଛୁ:

Global ବିଶ୍ୱ ବ୍ରାଣ୍ଡ ପାଇଁ କଷ୍ଟୋମାଇଜ୍ OEM / ODM ସେବା |

ଶୂନ୍ୟ-ତ୍ରୁଟି ବିତରଣକୁ ସୁନିଶ୍ଚିତ କରିବା ପାଇଁ ଅତ୍ୟାଧୁନିକ ପରୀକ୍ଷଣ ଉପକରଣ |

★ ଗ୍ଲୋବାଲ୍ ଲଜିଷ୍ଟିକ୍ ସପୋର୍ଟ: ସମୁଦ୍ର ଏବଂ ବାୟୁ ମାଲ ପରିବହନ ପାଇଁ ଅପ୍ଟିମାଇଜ୍ ପ୍ୟାକେଜିଂ ଉତ୍ପାଦଗୁଡିକ ଉପଯୁକ୍ତ ସ୍ଥିତିରେ ପହଞ୍ଚିବା ନିଶ୍ଚିତ କରେ |
