ଉଚ୍ଚ-ଗୁଣାତ୍ମକ ଡିସି ସର୍କିଟ ବ୍ରେକର୍ ଉତ୍ପାଦକ |

ବର୍ଗୀକରଣ

ଟାଇପ୍ କରନ୍ତୁ |

ସାମ୍ପ୍ରତିକ / ଭୋଲଟେଜ୍ ପରିସର |

ମୁଖ୍ୟ ଗୁଣ

ନିର୍ମାଣ ଦ୍ୱାରା

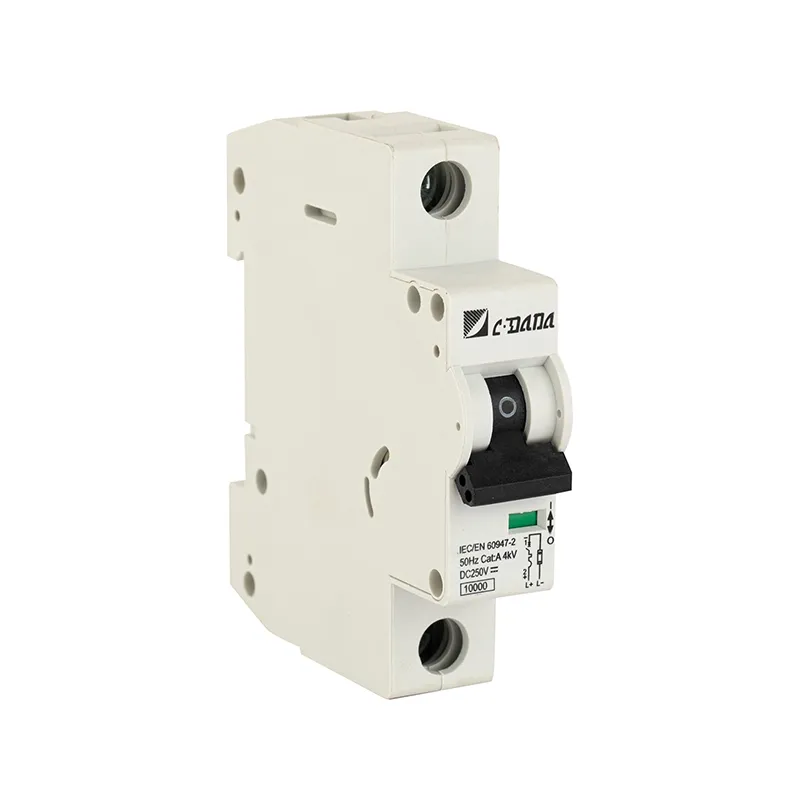

ଡିସିMCB (କ୍ଷୁଦ୍ର)

2A - 125A, 250V - 1000V DC |

DIN ରେଳ ମାଉଣ୍ଟିଂ, ସ୍ଥିର ଯାତ୍ରା ସେଟିଂସମୂହ, ଆବାସିକ / ବ୍ୟବସାୟିକ PV |

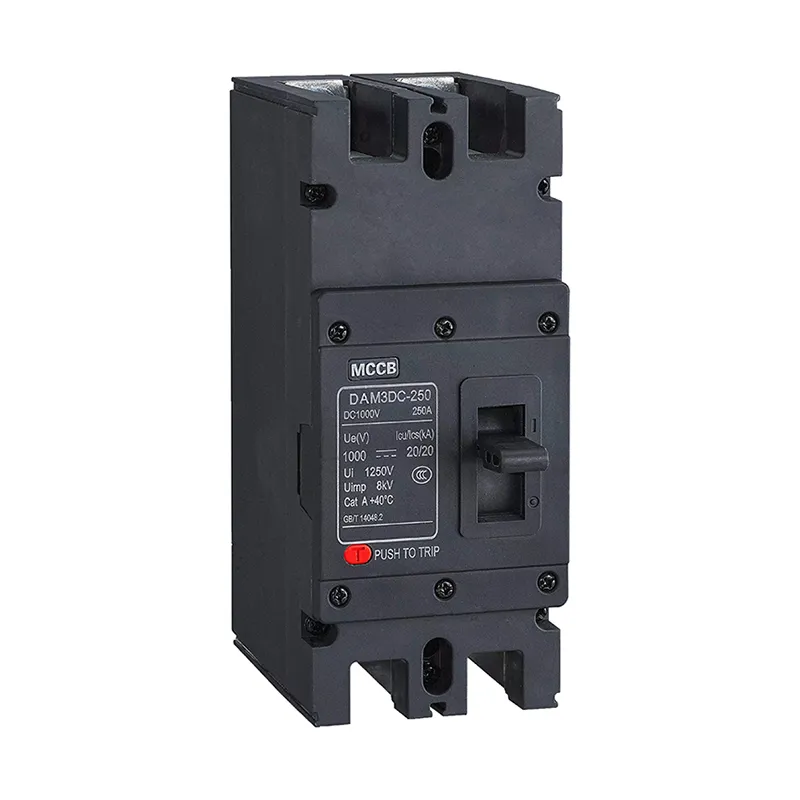

ଡିସିMCCB (old ାଞ୍ଚା କେସ୍)

10A - 2500A, 500V - 1500V DC |

ନିୟନ୍ତ୍ରିତ ଟ୍ରିପ୍ ୟୁନିଟ୍, ଉଚ୍ଚ ଭାଙ୍ଗିବା କ୍ଷମତା, ଶିଳ୍ପ / ଉପଯୋଗୀତା |

ଡିସିACB (ଏୟାର ସର୍କିଟ ବ୍ରେକର)

630A - 6300A, 1000V DC |

ଡ୍ର-ଆଉଟ୍ ଡିଜାଇନ୍, ଇଲେକ୍ଟ୍ରୋନିକ୍ ସୁରକ୍ଷା, ଶକ୍ତି ବଣ୍ଟନ |

ସଲିଡ୍-ଷ୍ଟେଟ୍ ଡିସି ବ୍ରେକର୍ |

100A - 5000A, 1500V DC ପର୍ଯ୍ୟନ୍ତ |

ସେମିକଣ୍ଡକ୍ଟର-ଆଧାରିତ, <1 ମିସ ଅପରେସନ୍, କ ar ଣସି ଆର୍ସିଙ୍ଗ୍ ନାହିଁ, ପ୍ରିମିୟମ୍ ମୂଲ୍ୟ |

ଭୋଲଟେଜ୍ ରେଟିଂ ଦ୍ୱାରା

ନିମ୍ନ ଭୋଲଟେଜ୍

12V - 250V DC |

ଅଟୋମୋବାଇଲ୍, ସାମୁଦ୍ରିକ, ଟେଲିକମ୍ |

ମଧ୍ୟମ ଭୋଲଟେଜ୍ (PV ମାନକ)

250V - 1000V DC

ସ olar ର PV ଷ୍ଟ୍ରିଙ୍ଗ୍, କମ୍ବିନର୍ ବାକ୍ସ, ଆବାସିକ / ବ୍ୟବସାୟିକ |

ଉଚ୍ଚ ଭୋଲଟେଜ୍

1000V - 1500V DC

ୟୁଟିଲିଟି-ସ୍କେଲ୍ PV, ବ୍ୟାଟେରୀ ଷ୍ଟୋରେଜ୍, ଇଭି ଫାଷ୍ଟ ଚାର୍ଜିଂ |

ପୋଲ ବିନ୍ୟାସ ଦ୍ୱାରା |

1-ପୋଲ

250V DC

ଏକକ-ଷ୍ଟ୍ରିଙ୍ଗ୍ PV, ଲୋ-ଭୋଲଟେଜ୍ ଡିସି |

୨-ପୋଲ (ସିରିଜ୍)

500V - 750V DC

ମିଡ୍-ଭୋଲଟେଜ୍ PV, ଡୁଆଲ୍-ପୋଲ୍ ସିରିଜ୍ ସଂଯୋଗ |

3-ପୋଲ

750V DC

ତିନି-ପର୍ଯ୍ୟାୟ ଡିସି ସିଷ୍ଟମ୍, ବିଶେଷ ଶିଳ୍ପ |

4-ପୋଲ (ସିରିଜ୍)

1000V - 1500V DC

ହାଇ-ଭୋଲଟେଜ୍ ପିଭି, ବ୍ୟାଟେରୀ ର୍ୟାକ୍, ଇଭି ଭିତ୍ତିଭୂମି |

ଟ୍ରିପ୍ ଟେକ୍ନୋଲୋଜି ଦ୍ୱାରା |

ତାପଜ-ଚୁମ୍ବକୀୟ |

2A - 800A

ବିମେଟାଲିକ୍ ଓଭରଲୋଡ୍ + ସୋଲେନଏଡ୍ ସର୍ଟ ସର୍କିଟ, ଅର୍ଥନ .ତିକ |

ବ Elect ଦ୍ୟୁତିକ

100A - 2500A

ମାଇକ୍ରୋପ୍ରୋସେସର୍-ଆଧାରିତ, ନିୟନ୍ତ୍ରିତ ବକ୍ର, ଯୋଗାଯୋଗ |

କେବଳ ଚୁମ୍ବକୀୟ |

10A - 100A

କେବଳ ସର୍ଟ ସର୍କିଟ, ମୋଟର ସୁରକ୍ଷା, ଦ୍ରୁତ କାର୍ଯ୍ୟ |

ପାରାମିଟର

ଏସି ଆର୍କ

ଡିସି ଆର୍କ

ସାମ୍ପ୍ରତିକ ତରଙ୍ଗଫର୍ମ |

ସାଇନୋସଏଡାଲ୍, ପ୍ରତି 10 ମିଟର (50Hz) ଶୂନ କ୍ରସିଂ |

ନିରନ୍ତର, ସ୍ଥିରତା |

ଆର୍କ ଭୋଲଟେଜ୍ |

କରେଣ୍ଟ ସହିତ ପରିବର୍ତ୍ତନ ହୁଏ |

ସ୍ଥିର, ବାଧ୍ୟତାମୂଳକ ବିଲୁପ୍ତ ହେବା ଆବଶ୍ୟକ |

ଆର୍କ ବିଲୁପ୍ତ ହେବା |

ଶୂନ କ୍ରସିଂରେ ପ୍ରାକୃତିକ |

ବାଧ୍ୟତାମୂଳକ ବିସ୍ତାର + ଥଣ୍ଡା ଆବଶ୍ୟକ |

ଆର୍କ ଶକ୍ତି

ପଲ୍ସ, କମ୍ ହାରାହାରି |

ନିରନ୍ତର, ଏକାଗ୍ର ଉତ୍ତାପ |

ଯୋଗାଯୋଗ ପୋଷାକ |

ମଧ୍ୟମ

ଉପଯୁକ୍ତ ନିର୍ବାପନ ବିନା ଗୁରୁତର |

ଆବଶ୍ୟକ ବ୍ୟବଧାନ |

ଛୋଟ

ସମାନ ଭୋଲଟେଜ୍ ପାଇଁ 2-3 × ବଡ଼ |

ଟେକ୍ନୋଲୋଜି |

ଯାନ୍ତ୍ରିକତା

ଆବେଦନ

ପ୍ରଦର୍ଶନ

ଚୁମ୍ବକୀୟ ବ୍ଲାଉଆଉଟ୍ |

ଲୋରେଣ୍ଟଜ୍ ଫୋର୍ସ F = I × L × B 50-200 m / s ରେ ସ୍ପ୍ଲିଟର ପ୍ଲେଟରେ ଆର୍କ ଡ୍ରାଇଭ୍ କରେ |

DC MCB / MCCB ପାଇଁ ୟୁନିଭର୍ସାଲ୍ |

ଅଧିକାଂଶ ସାଧାରଣ, ବ୍ୟୟ-ପ୍ରଭାବଶାଳୀ, 10-20kA ଭାଙ୍ଗିବା |

ସ୍ପ୍ଲିଟର ପ୍ଲେଟ୍ ସହିତ ଆର୍କ ଚୁଟ୍ |

ଆର୍କ ସିରିଜ୍ ସେଗମେଣ୍ଟରେ ବିଭକ୍ତ, ଥଣ୍ଡା, ଡିଓନାଇଜଡ୍ |

ସମସ୍ତ ଡିସି ବ୍ରେକରରେ ମାନକ |

ଜରୁରୀ ଉପାଦାନ, ପ୍ଲେଟ ପ୍ରତି ଭୋଲ୍ଟେଜ୍ ଡ୍ରପ୍ 30-50V |

ସ୍ଥାୟୀ ଚୁମ୍ବକ |

NdFeB ଚୁମ୍ବକଗୁଡ଼ିକ (0.1-0.3T) ଆର୍କ ପଥରେ p ର୍ଦ୍ଧ୍ୱରେ |

କମ୍ପାକ୍ଟ ଡିସି MCBs |

କ external ଣସି ବାହ୍ୟ ଶକ୍ତି, 150 ° C ପର୍ଯ୍ୟନ୍ତ ତାପମାତ୍ରା ସ୍ଥିର ନୁହେଁ |

ବ Elect ଦ୍ୟୁତିକ ଚୁମ୍ବକୀୟ ବ୍ଲାଉଆଉଟ୍ କୋଇଲ୍ |

ସ୍ -ୟଂ ଶକ୍ତିଯୁକ୍ତ କୋଇଲ୍ ତ୍ରୁଟି କରେଣ୍ଟ ସହିତ ଆନୁପାତିକ କ୍ଷେତ୍ର ସୃଷ୍ଟି କରେ |

ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ MCCBs |

ସାମ୍ପ୍ରତିକ, ଆଡାପ୍ଟିଭ୍ ସୁରକ୍ଷା ସହିତ ବଳ ବୃଦ୍ଧି ହୁଏ |

ଶୂନ୍ୟ ବାଧା

ଶୂନ୍ୟସ୍ଥାନରେ ଆର୍କ୍ ଲିଭିଗଲା (କ ion ଣସି ଆୟନାଇଜେବଲ୍ ମାଧ୍ୟମ ନାହିଁ)

ହାଇ-ଭୋଲଟେଜ୍ ଡିସି, ବିଶେଷଜ୍ଞ |

> 1000V DC, ଦୀର୍ଘ ଜୀବନ, ​​ମହଙ୍ଗା |

ବାୟୁ ବିସ୍ଫୋରଣ |

ସଙ୍କୋଚିତ ବାୟୁ ଥଣ୍ଡା ଏବଂ ପ୍ରସାରିତ ଆର୍କ |

ଉଚ୍ଚ ଶକ୍ତି ଶିଳ୍ପ, ଉତ୍ତରାଧିକାରୀ |

ଉଚ୍ଚ ରକ୍ଷଣାବେକ୍ଷଣ, ଆଧୁନିକ ଡିଜାଇନ୍ରେ କ୍ୱଚିତ୍ ବ୍ୟବହୃତ ହୁଏ |

ଶିଳ୍ପ କ୍ଷେତ୍ର

ନିର୍ଦ୍ଦିଷ୍ଟ ପ୍ରୟୋଗ |

ସାଧାରଣ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

ଗୁରୁତର ଆବଶ୍ୟକତା |

ସ olar ର PV (ଆବାସିକ)

ଷ୍ଟ୍ରିଙ୍ଗ୍ ସୁରକ୍ଷା, କମ୍ବିନର୍ ବାକ୍ସ |

10A-32A, 250V-500V DC, 2-ପୋଲ, ଟାଇପ୍ C ବକ୍ର |

UV ପ୍ରତିରୋଧ, IP65 ଏନକ୍ଲୋଜର, 20kA Icu |

ସ olar ର PV (ବାଣିଜ୍ୟିକ)

କମ୍ବିନର୍ ବକ୍ସ ମେନ୍, ଇନଭର୍ଟର ସୁରକ୍ଷା |

63A-125A, 500V-1000V DC, 4-ପୋଲ, 10-20kA Icu |

ଉଚ୍ଚ ଆମ୍ବିଏଣ୍ଟ୍ (60 ° C), ଓଲଟା କରେଣ୍ଟ୍ ପ୍ରତିରୋଧ |

ସ lar ର PV (ଉପଯୋଗିତା)

କେନ୍ଦ୍ରୀୟ ଇନଭର୍ଟର, ଡିସି ସଂଗ୍ରହ |

250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu |

ଚୟନ ସମନ୍ୱୟ, ରିମୋଟ ମନିଟରିଂ |

ବ୍ୟାଟେରୀ ଶକ୍ତି ସଂରକ୍ଷଣ

ବ୍ୟାଟେରୀ ର୍ୟାକ୍ ସୁରକ୍ଷା, ଡିସି ବସ୍ |

125A-630A, 750V-1500V DC, ଇଲେକ୍ଟ୍ରୋନିକ୍ ଯାତ୍ରା, 4-ପୋଲ |

ଦ୍ୱି-ଦିଗୀୟ ସୁରକ୍ଷା, ଉଚ୍ଚ ସର୍ଟ-ସର୍କିଟ୍ କରେଣ୍ଟ୍ |

ଇଭି ଚାର୍ଜିଂ |

ଡିସି ଫାଷ୍ଟ ଚାର୍ଜର ସୁରକ୍ଷା, ବ୍ୟାଟେରୀ ଇଣ୍ଟରଫେସ୍ |

200A-400A, 500V-1000V DC, ଉଚ୍ଚ ଧ urance ର୍ଯ୍ୟ |

ବାରମ୍ବାର ଅପରେସନ୍, ଉଚ୍ଚ ଇନ୍ରଶ୍, SIL 2 ସୁରକ୍ଷା |

ଡାଟା କେନ୍ଦ୍ରଗୁଡିକ |

380V DC ବଣ୍ଟନ, UPS ସୁରକ୍ଷା |

63A-250A, 380V DC, ଉଚ୍ଚ ଭାଙ୍ଗିବା, ସ୍ୱଳ୍ପ ଶକ୍ତି ଛାଡ |

ସର୍ବନିମ୍ନ ଡାଉନଟାଇମ୍, ଚୟନ ସମନ୍ୱୟ |

ରେଳ ଟ୍ରାକ୍ସନ୍

ମେଟ୍ରୋ, ଟ୍ରମ୍, ରେଳ ଡିସି ଯୋଗାଣ |

1000A-4000A, 750V-1500V DC, DC ACB |

ଉଚ୍ଚ ଯାନ୍ତ୍ରିକ ଧ urance ର୍ଯ୍ୟ, କମ୍ପନ ପ୍ରତିରୋଧ |

ସାମୁଦ୍ରିକ / ଅଫଶୋର |

ଜାହାଜ ଡିସି ବଣ୍ଟନ, ଅଫଶୋର ପ୍ଲାଟଫର୍ମ |

100A-400A, 500V DC, କ୍ଷୟ-ପ୍ରତିରୋଧକ |

ଲୁଣ ସ୍ପ୍ରେ, ଟ୍ରପିକାଲ୍, ଅନାବଶ୍ୟକ ଟ୍ରପିଂ |

ପର୍ଯ୍ୟାୟ

ପ୍ରକ୍ରିୟା ବିବରଣୀ

ଗୁଣବତ୍ତା ନିୟନ୍ତ୍ରଣ ବିନ୍ଦୁ |

ଫ୍ୟାବ୍ରିକେସନ୍ ସହିତ ଯୋଗାଯୋଗ କରନ୍ତୁ |

ସିଲଭର-ଟୁଙ୍ଗଷ୍ଟେନ୍ (AgW 70/30) କିମ୍ବା ତମ୍ବା-ଟୁଙ୍ଗଷ୍ଟେନ୍ (CuW 80/20) ଯୋଗାଯୋଗ ଟିପ୍ସ, ତମ୍ବା ବାହକମାନଙ୍କୁ ବ୍ରାଜ୍ କରିବା, ଜ୍ୟାମିତି ଗଠନ ପୋଛି |

କଠିନତା HV 120-180, ଆର୍କ କ୍ଷୟ ପ୍ରତିରୋଧ, ଯୋଗାଯୋଗ ପ୍ରତିରୋଧ <1mΩ, ବ୍ରଜ୍ ଶକ୍ତି> 80MPa |

ଆର୍କ ଚୁଟ୍ ନିର୍ମାଣ

ସେରାମିକ୍ ସ୍ପ୍ଲିଟର ପ୍ଲେଟ୍ (ଭୋଲଟେଜ୍ ଉପରେ ନିର୍ଭର କରି 6-15 ପ୍ଲେଟ୍), ଷ୍ଟିଲ୍ ଆର୍କ ରନର୍ସ, ସ୍ଥାୟୀ ଚୁମ୍ବକୀୟ ଏକୀକରଣ, ଅପ୍ଟିମାଇଜ୍ ଆର୍ ଚାମ୍ବର ଜ୍ୟାମିତି |

ଡାଇଲେକ୍ଟ୍ରିକ୍ ଶକ୍ତି> 3kV, ଆର୍କ ଲିଭାଇବା ସମୟ <10 ମିସ୍, ଚୁମ୍ବକୀୟ ଫ୍ଲକ୍ସ ସାନ୍ଦ୍ରତା 0.15-0.25T |

ଚୁମ୍ବକୀୟ ବ୍ଲାଉଆଉଟ୍ ସିଷ୍ଟମ୍ |

NdFeB ସ୍ଥାୟୀ ଚୁମ୍ବକ ସ୍ଥାନିତ (N52 ଗ୍ରେଡ୍), ପୋଲ ଖଣ୍ଡ ଯନ୍ତ୍ର, ଚୁମ୍ବକୀୟ ସର୍କିଟ ଅପ୍ଟିମାଇଜେସନ୍, ତାପମାତ୍ରା କ୍ଷତିପୂରଣ

ଫ୍ଲକ୍ସ ସାନ୍ଧ୍ରତା ± 10% ସହନଶୀଳତା, ତାପମାତ୍ରା କୋଏଫିସିଏଣ୍ଟ୍ -0.1% / ° C, ଡେମାଗ୍ନେଟାଇଜେସନ୍ ପ୍ରତିରୋଧ |

ଯାନ୍ତ୍ରିକ ସଭା

କୁଇକ୍-ମେକ୍ / ଶୀଘ୍ର-ବ୍ରେକ୍ ଟୋଗଲ୍, ବସନ୍ତ ଶକ୍ତି ସଂରକ୍ଷଣ, ଟ୍ରିପ୍ ଫ୍ରି ଲିଙ୍କେଜ୍, କଣ୍ଟାକ୍ଟ ପ୍ରେସର ings ରଣା |

ଯୋଗାଯୋଗ ଖୋଲିବା ବେଗ> 1.2 ମି / ସେକେଣ୍ଡ, ଯାନ୍ତ୍ରିକ ଧ urance ର୍ଯ୍ୟ 20,000 ଚକ୍ର, ଯାତ୍ରା ସମୟ <20 ମି

ଟ୍ରିପ୍ ୟୁନିଟ୍ କାଲିବ୍ରେସନ୍ |

ବିମେଟାଲିକ୍ ଥର୍ମାଲ୍ ଉପାଦାନ କାଲିବ୍ରେସନ୍ (± 5% ସଠିକତା), ଚୁମ୍ବକୀୟ ସୋଲେନଏଡ୍ ଫାଙ୍କ ସେଟିଂ, ସମୟ-ସାମ୍ପ୍ରତିକ ବକ୍ର ଯାଞ୍ଚ |

1.05 no ନୋ-ଟ୍ରିପ୍ ରେ, 1.25 trip ଟ୍ରିପ୍ <1h, 5 inst ତତକ୍ଷଣାତ୍, ଡାଟା ଲଗିଂ |

ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ ପରୀକ୍ଷା |

10kA-20kA ରେ ପ୍ରାଥମିକ ଇଞ୍ଜେକ୍ସନ୍ ପରୀକ୍ଷା, ଆର୍ ବିଲୁପ୍ତ ଯାଞ୍ଚ, ତାପମାତ୍ରା ବୃଦ୍ଧି ମାପ |

କ୍ଷମତା ଯାଞ୍ଚକୁ ଭାଙ୍ଗିବା, ପରୀକ୍ଷଣ ପରେ ଯୋଗାଯୋଗ ପୋଷାକ <5%, ଡାଇଲେକ୍ଟ୍ରିକ୍ ପୁନରୁଦ୍ଧାର |

ଉପାଦାନ |

ସାମଗ୍ରୀ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

ଯୋଗାଣକାରୀ ମାନକ

ମୁଖ୍ୟ ଗୁଣ

ମୁଖ୍ୟ ସମ୍ପର୍କଗୁଡିକ |

ସିଲଭର-ଟୁଙ୍ଗଷ୍ଟେନ୍ (AgW 70/30) କିମ୍ବା ତମ୍ବା-ଟୁଙ୍ଗଷ୍ଟେନ୍ (CuW 80/20)

ASTM B702, IEC 60368 |

ଉଚ୍ଚ ଆର୍କ କ୍ଷୟ ପ୍ରତିରୋଧ, ଆଣ୍ଟି-ୱେଲଡିଂ, କଣ୍ଡକ୍ଟିଭିଟି 45-55% IACS |

ଆର୍କ ଚୁଟ୍ ପ୍ଲେଟ୍ |

ଆଲୁମିନା ସେରାମିକ୍ (Al₂O₃ 95%) କିମ୍ବା ଷ୍ଟାଟାଇଟ୍ |

IEC 60672

ଉତ୍ତାପ ପ୍ରତିରୋଧ> 1200 ° C, ଡାଇଲେକ୍ଟ୍ରିକ୍ ଶକ୍ତି> 15kV / mm, ଆର୍କ ଲିଭାଇବା |

ସ୍ଥାୟୀ ଚୁମ୍ବକ |

NdFeB N52 (Neodymium-Iron-Boron)

IEC 60404-8-1

ଅବଶିଷ୍ଟତା 1.48T, ବାଧ୍ୟତାମୂଳକତା> 1000kA / m, ତାପମାତ୍ରା 150 ° C ପର୍ଯ୍ୟନ୍ତ ସ୍ଥିର |

ଚୁମ୍ବକୀୟ ପୋଲ ଖଣ୍ଡ |

କମ୍ କାର୍ବନ ଷ୍ଟିଲ୍ 1008 କିମ୍ବା ସିଲିକନ୍ ଷ୍ଟିଲ୍ |

ASTM A1008

ଉଚ୍ଚ ବ୍ୟାପ୍ତତା, ନିମ୍ନମାନରତା, ଚୁମ୍ବକୀୟ ଫ୍ଲକ୍ସ ଗାଇଡ୍ |

ଗ old ଼ାଯାଇଥିବା ମାମଲା |

BMC (DMC-2) ଥର୍ମୋସେଟିଂ କିମ୍ବା PA66 GF30 |

IEC 60664-1, UL 94 V-0 |

ଟ୍ରାକିଂ ଇଣ୍ଡେକ୍ସ> 600 ଭି, ଉତ୍ତାପ ପ୍ରତିରୋଧ 180 ° C, ଆର୍କ ଧାରଣ |

Spr ରଣା ସହିତ ଯୋଗାଯୋଗ କରନ୍ତୁ |

ବେରିଲିୟମ୍ ତମ୍ବା (CuBe2) କିମ୍ବା ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ 301 |

ASTM B196

ଥକ୍କା ଜୀବନ> 50,000 ଚକ୍ର, ସ୍ଥିର ଚାପ, କ୍ଷୟ ପ୍ରତିରୋଧ |

ଟର୍ମିନାଲ୍ |

ଟିଣ କିମ୍ବା ରୂପା ଧାତୁ ସହିତ ତମ୍ବା C11000 |

ASTM B187

ସାମ୍ପ୍ରତିକ ଘନତା 1.5-2.0 A / mm², କମ୍ ଯୋଗାଯୋଗ ପ୍ରତିରୋଧ, ଅକ୍ସିଡେସନ୍ ପ୍ରତିରୋଧ |

ବିମେଟାଲିକ୍ ଉପାଦାନଗୁଡିକ |

ଇନକୋନେଲ୍ / ପାସିଭେଟେଡ୍ ଷ୍ଟିଲ୍ କମ୍ପୋଜିଟ୍ |

ASTM B388

ଡିଫ୍ଲେକ୍ସନ୍ ହାର 0.2 ମିମି / ° C, ସ୍ଥିରତା ± 3%, କାଲିବ୍ରେସନ୍ ସଠିକତା ± 5% |

ଇଲେକ୍ଟ୍ରୋନିକ୍ ଉପାଦାନଗୁଡିକ (ଇଲେକ୍ଟ୍ରୋନିକ୍ ଟ୍ରିପ୍ ୟୁନିଟ୍ ପାଇଁ)

ଇଣ୍ଡଷ୍ଟ୍ରିଆଲ୍-ଗ୍ରେଡ୍ PCBs, ହଲ୍ ସେନ୍ସର, ଆର୍ଏମ୍ ପ୍ରୋସେସର୍ |

IEC 60721-3-3

-25 ° C ରୁ + 70 ° C ଅପରେସନ୍, EMC ସ୍ତର 3, SIL 2 ସକ୍ଷମ |

ମାନକ

ପରିସର

ପ୍ରଯୁଜ୍ୟ ମୂଲ୍ୟାୟନ

IEC 60947-2

ଲୋ-ଭୋଲଟେଜ୍ ସୁଇଚ୍ ଗିଅର୍ - ସର୍କିଟ-ବ୍ରେକର୍ସ (ଡିସି ଅନ୍ତର୍ଭୂକ୍ତ କରେ)

1500V DC ପର୍ଯ୍ୟନ୍ତ ଡିସି ବ୍ରେକର୍ ପାଇଁ ୟୁନିଭର୍ସାଲ୍ ଷ୍ଟାଣ୍ଡାର୍ଡ |

IEC 60898-2

ଡିସି ଅପରେସନ୍ (ଘର) ପାଇଁ ସର୍କିଟ ବ୍ରେକର୍ |

125A, 220V DC (1-pole), 440V DC (2-pole) ପର୍ଯ୍ୟନ୍ତ DC MCBs |

IEC 61643-31

ଫୋଟୋଭୋଲ୍ଟିକ୍ ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ SPD |

ବ୍ରେକର୍ ସହିତ ଡିସି ସର୍ଜ୍ ସୁରକ୍ଷା ସମନ୍ୱୟ |

GB / T 14048.2

ଚାଇନାର ଜାତୀୟ ମାନକ |

ଚୀନ୍ ବଜାର ପାଇଁ CCC ପ୍ରମାଣପତ୍ର |

ପରୀକ୍ଷା ବର୍ଗ

ନିର୍ଦ୍ଦିଷ୍ଟ ପରୀକ୍ଷା

ଗ୍ରହଣ ମାନଦଣ୍ଡ

ତାପମାତ୍ରା ବୃଦ୍ଧି |

ରେଟେଡ୍ ଇନ୍ ରେ କ୍ରମାଗତ କରେଣ୍ଟ୍ |

ଟର୍ମିନାଲ୍ ≤80K (ରୂପା), ≤65K (ଖାଲି), କେସ୍ ≤40K |

ଡାଇଲେକ୍ଟ୍ରିକ୍ ଗୁଣ |

ଶକ୍ତି-ଫ୍ରିକ୍ୱେନ୍ସି ପ୍ରତିରୋଧ (2.5kV-3.5kV / 1min), ପ୍ରେରଣା (8kV)

କ break ଣସି ଭାଙ୍ଗିବା ନାହିଁ, ଫ୍ଲାସୋଭର ନାହିଁ |

ଟ୍ରାପିଙ୍ଗ୍ ବ acter ଶିଷ୍ଟ୍ୟଗୁଡିକ |

ଓଭରଲୋଡ୍: 1.05 × ଇନ୍ (କ trip ଣସି ଯାତ୍ରା ନାହିଁ), 1.25 × ଇନ୍ / 1.45 × ଇନ୍ (ସୀମା ମଧ୍ୟରେ ଯାତ୍ରା)

ବକ୍ର ପ୍ରତି ପାରମ୍ପାରିକ ଟ୍ରିପିଂ ସମୟ |

ସର୍ଟ ସର୍କିଟ: 5 × ଇନ୍, 10 inst ତତକ୍ଷଣାତ୍ ଭ୍ରମଣରେ |

<20 ମିସ୍ ଅପରେସନ୍ |

କାର୍ଯ୍ୟକ୍ଷମ ପ୍ରଦର୍ଶନ

ଯାନ୍ତ୍ରିକ: 20,000 ଚକ୍ର; ବ Elect ଦ୍ୟୁତିକ: 10,000 ଚକ୍ର |

<5% ପାରାମିଟର ଡ୍ରାଇଫ୍ |

ସର୍ଟ ସର୍କିଟ ଭାଙ୍ଗିବା |

ଆଇସି (ଚରମ), ଆଇସି (ସେବା) ରେଟେଡ୍ ଡିସି ଭୋଲଟେଜରେ |

ସଫଳ ବାଧା, କ contact ଣସି ଯୋଗାଯୋଗ ୱେଲଡିଂ ନାହିଁ |

ଗୁରୁତର ଡିସି ଲୋଡ୍ କରେଣ୍ଟ୍ |

ସମୟ ସୀମା ଯାଞ୍ଚ |

ରେଟେଡ୍ ପରିସର ମଧ୍ୟରେ କ excess ଣସି ଅତ୍ୟଧିକ ଆର୍ସିଙ୍ଗ୍ ନାହିଁ |

ଚୁମ୍ବକୀୟ ବ୍ଲାଉଆଉଟ୍ ଯାଞ୍ଚ |

ଆର୍କ ବିଲୁପ୍ତ ସମୟ, ଆର୍କ ଚାମ୍ବର ଅଖଣ୍ଡତା |

<10 ମିଟର ଆର୍କ ଅବଧି, କ cha ଣସି ଚାମ୍ବର ଭଙ୍ଗ ନାହିଁ |

ପରିବେଶ

ଆର୍ଦ୍ର ଉତ୍ତାପ, ଥଣ୍ଡା, ଶୁଖିଲା ଉତ୍ତାପ, କମ୍ପନ |

କଣ୍ଡିସନର ପରେ କାର୍ଯ୍ୟକ୍ଷମ |

ସାମଗ୍ରୀ

ଯାଞ୍ଚ ଆଇଟମ୍ |

ନମୁନା ଯୋଜନା

ଯନ୍ତ୍ରପାତି |

ଟୁଙ୍ଗଷ୍ଟେନ୍ ଯୋଗାଯୋଗ ଟିପ୍ସ |

ଘନତା, କଠିନତା, ରୂପା ବିଷୟବସ୍ତୁ, ପରିମାପ ସହନଶୀଳତା |

ପ୍ରତି ବ୍ୟାଚ୍

ସ୍ପେକ୍ଟ୍ରୋମିଟର, କଠିନତା ପରୀକ୍ଷଣକାରୀ, CMM |

NdFeB ଚୁମ୍ବକଗୁଡ଼ିକ |

ଅବଶିଷ୍ଟତା, ବାଧ୍ୟତାମୂଳକତା, ତାପମାତ୍ରା କୋଏଫିସିଣ୍ଟେଣ୍ଟ, ପ ingingে ଟିଂ |

ପ୍ରତି ବ୍ୟାଚ୍

ହିଷ୍ଟେରେସିଗ୍ରାଫ୍, ହେଲମହୋଲ୍ଟଜ୍ କୋଇଲ୍ |

ସେରାମିକ୍ ପ୍ଲେଟ୍ |

ଡାଇଲେକ୍ଟ୍ରିକ୍ ଶକ୍ତି, ଥର୍ମାଲ୍ ଶକ୍ ପ୍ରତିରୋଧ, ପରିମାଣ |

ପ୍ରତି ବ୍ୟାଚ୍

ଡାଇଲେକ୍ଟ୍ରିକ୍ ପରୀକ୍ଷକ, ଥର୍ମାଲ୍ ଶକ୍ ଚାମ୍ବର |

ତମ୍ବା ବାହକ |

କଣ୍ଡକ୍ଟିଭିଟି, କଠିନତା, ପ୍ଲେଟିଂ ମୋଟା |

ପ୍ରତି ବ୍ୟାଚ୍

କଣ୍ଡକ୍ଟିଭିଟି ମିଟର, ମାଇକ୍ରୋମିଟର, XRF |

ଥର୍ମୋସେଟିଂ ପ୍ଲାଷ୍ଟିକ୍ |

ଗ୍ଲାସ୍ ବିଷୟବସ୍ତୁ, ସାନ୍ଦ୍ରତା, ଉପଶମ ସମୟ, ଜ୍ୱଳନ୍ତତା |

ପ୍ରତି ବ୍ୟାଚ୍

DSC, ତରଳ ପ୍ରବାହ ସୂଚକ, UL 94 ଉପକରଣ |

ଷ୍ଟେସନ |

ନିୟନ୍ତ୍ରଣ ପାରାମିଟରଗୁଡିକ

ଫ୍ରିକ୍ୱେନ୍ସି

ପଦ୍ଧତି

ବ୍ରଜିଂ ସହିତ ଯୋଗାଯୋଗ କରନ୍ତୁ |

ତାପମାତ୍ରା 800-850 ° C, ବାୟୁମଣ୍ଡଳ, ମିଳିତ ଶକ୍ତି |

ପ୍ରତ୍ୟେକ 100 ୟୁନିଟ୍ |

ଥର୍ମୋକୁଲ୍, ଶିଅର୍ ପରୀକ୍ଷକ, ଧାତୁ ଫଟୋଗ୍ରାଫି |

ଚୁମ୍ବକ ସ୍ଥାନିତ |

ପୋଲାରିଟି ଯାଞ୍ଚ, ଫ୍ଲକ୍ସ ସାନ୍ଦ୍ରତା, ଆଲାଇନ୍ମେଣ୍ଟ |

ପ୍ରତ୍ୟେକ ୟୁନିଟ୍ |

ଫ୍ଲକ୍ସ ମିଟର, ଦର୍ଶନ ବ୍ୟବସ୍ଥା |

ଆର୍କ ଚୁଟ୍ ଆସେମ୍ବଲି |

ପ୍ଲେଟ୍ ବ୍ୟବଧାନ, ଚୁମ୍ବକ ଆଲାଇନ୍ମେଣ୍ଟ, ରନର୍ ଜ୍ୟାମିତି |

ପ୍ରତ୍ୟେକ 50 ୟୁନିଟ୍ |

ଯାଆନ୍ତୁ / ନ ଯାଆନ୍ତୁ, ଫ୍ଲକ୍ସ ସାନ୍ଦ୍ରତା ମ୍ୟାପିଂ |

ଯାନ୍ତ୍ରିକ କାଲିବ୍ରେସନ୍ |

ଖୋଲିବା ବେଗ, ଯୋଗାଯୋଗ ଚାପ, ଯାତ୍ରା ବଳ |

ପ୍ରତ୍ୟେକ ୟୁନିଟ୍ |

ହାଇ ସ୍ପିଡ୍ କ୍ୟାମେରା, ଫୋର୍ସ ଗେଜ୍, ସ୍ୱୟଂଚାଳିତ ବେଞ୍ଚ |

ଟ୍ରିପ୍ ୟୁନିଟ୍ ପରୀକ୍ଷା |

ସମୟ-ସାମ୍ପ୍ରତିକ ବକ୍ର, ତତକ୍ଷଣାତ୍ ଯାତ୍ରା, ପରିବେଶ କ୍ଷତିପୂରଣ |

ପ୍ରତ୍ୟେକ ୟୁନିଟ୍ |

ପ୍ରାଥମିକ ଇଞ୍ଜେକ୍ସନ୍ ପରୀକ୍ଷଣକାରୀ (10,000 ଏ), ଡାଟା ଲଗିଂ |

ପରୀକ୍ଷା ଆଇଟମ୍ |

ମାନକ

ନମୁନା ଆକାର |

ପୋଲାରିଟି ମାର୍କିଂ ଯାଞ୍ଚ |

ସଠିକ୍ + / - / ସାମ୍ପ୍ରତିକ ଦିଗ ମାର୍କିଂ |

100%

ପ୍ରତିରୋଧ ପ୍ରତିରୋଧ କରନ୍ତୁ |

ପୋଲ ପ୍ରତି <1mΩ

100%

ଡାଇଲେକ୍ଟ୍ରିକ୍ ଭୋଲଟେଜ୍ ପ୍ରତିରୋଧ କରେ |

2.5kV AC / 1min

100%

ଇନସୁଲେସନ୍ ପ୍ରତିରୋଧ

> 100MΩ @ 500V DC |

100%

ଟ୍ରାପିଙ୍ଗ୍ ବ characteristics ଶିଷ୍ଟ୍ୟଗୁଡିକ

1.05 × ଇନ୍, 1.25 × ଇନ୍, 5 × ଇନ୍, 10 ver ଯାଞ୍ଚରେ |

100%

ଚୁମ୍ବକୀୟ ବିସ୍ଫୋରଣ କାର୍ଯ୍ୟ |

ରେଟେଡ୍ କରେଣ୍ଟରେ ଆର୍କ ବିଲୁପ୍ତ ପରୀକ୍ଷା |

100%

ଯାନ୍ତ୍ରିକ କାର୍ଯ୍ୟ

10 ଅନ୍-ଅଫ୍ ଚକ୍ର, ସୁଗମ କାର୍ଯ୍ୟ |

100%

ଭିଜୁଆଲ୍ ଏବଂ ଡାଇମେନ୍ସନାଲ୍ ଯାଞ୍ଚ |

କ୍ଲିୟରାନ୍ସ, କ୍ରିପେଜ୍, ସ୍ଥାୟୀତା ଚିହ୍ନିତ |

100%

ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ ନମୁନା ସଂଗ୍ରହ |

ଭାଙ୍ଗିବା କ୍ଷମତା ଯାଞ୍ଚ (10kA)

AQL 0.65

ପ୍ୟାକେଜିଂ ଅଖଣ୍ଡତା |

ଡ୍ରପ୍ ପରୀକ୍ଷା, କମ୍ପନ (ISTA 3A)

ପ୍ରତି ଲଟ୍

ଯନ୍ତ୍ରପାତି ବର୍ଗ |

ମେସିନ୍ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

କାର୍ଯ୍ୟ

ସାମର୍ଥ୍ୟ |

ଫ୍ୟାବ୍ରିକେସନ୍ ସହିତ ଯୋଗାଯୋଗ କରନ୍ତୁ |

ଭାକ୍ୟୁମ୍ ବ୍ରାଜିଂ ଚୁଲା (10⁻³ mbar, 900 ° C)

ଟୁଙ୍ଗଷ୍ଟେନ୍-ରୂପା ଯୋଗାଯୋଗ ବ୍ରାଜିଂ |

5,000 ଯୋଗାଯୋଗ / ଦିନ

ଚୁମ୍ବକ ବିଧାନସଭା

ପୋଲାରାଇଟି ଚିହ୍ନଟ ସହିତ ସ୍ୱୟଂଚାଳିତ ଚୁମ୍ବକ ସ୍ଥାନିତ |

NdFeB ଚୁମ୍ବକୀୟ ଏକୀକରଣ, ଫ୍ଲକ୍ସ ଯାଞ୍ଚ |

3000 ସଭା / ଦିନ |

ଆର୍କ ଚୁଟ୍ ଉତ୍ପାଦନ |

ସେରାମିକ୍ ପ୍ଲେଟ୍ ଦବାଇବା, ଗୁଳି ଚଳାଇବା, ଧାତୁକରଣ |

ସ୍ପ୍ଲିଟର ପ୍ଲେଟ୍ ଉତ୍ପାଦନ |

10,000 ପ୍ଲେଟ୍ / ଦିନ |

ଯାନ୍ତ୍ରିକ ସଭା

ଶ୍ରମ ସଭା କକ୍ଷ |

ହାଇ ସ୍ପିଡ୍ ଆସେମ୍ବଲି, କାଲିବ୍ରେସନ୍ |

ପ୍ରତି ଧାଡିରେ 2,000 ୟୁନିଟ୍ / ଦିନ |

ପରୀକ୍ଷା ଉପକରଣ

ପ୍ରାଥମିକ ଇଞ୍ଜେକ୍ସନ୍ ପରୀକ୍ଷା ସେଟ୍ (20,000A DC କ୍ଷମତା)

ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ ଯାତ୍ରା ଯାଞ୍ଚ |

300 ୟୁନିଟ୍ / ଦିନ

ଆର୍କ ବିଲୁପ୍ତ ପରୀକ୍ଷଣ ଚାମ୍ବର (ହାଇ ସ୍ପିଡ୍ ଇମେଜିଙ୍ଗ୍)

ଆର୍କ ଆଚରଣ ବିଶ୍ଳେଷଣ, ବ୍ଲାଉଟ୍ ଯାଞ୍ଚ |

50 ୟୁନିଟ୍ / ଦିନ

ପରିବେଶ ପରୀକ୍ଷା କକ୍ଷ (ତାପମାତ୍ରା, ଆର୍ଦ୍ରତା, କମ୍ପନ)

IEC 60068-2 ଅନୁପାଳନ |

100 ୟୁନିଟ୍ / ଦିନ

ଉତ୍ପାଦ ବର୍ଗ

ମାସିକ କ୍ଷମତା |

ଷ୍ଟାଣ୍ଡାର୍ଡ ଲିଡ୍ ସମୟ |

ଜରୁରୀ ଅର୍ଡର କ୍ଷମତା |

DC MCB 1P / 2P (10A-63A, 250V-500V)

200,000 ୟୁନିଟ୍ |

4-5 ସପ୍ତାହ |

5 ଦିନ

DC MCB 4P (63A-125A, 1000V)

100,000 ୟୁନିଟ୍ |

4-5 ସପ୍ତାହ |

7 ଦିନ |

DC MCCB (125A-400A, 500V-1000V)

30,000 ୟୁନିଟ୍ |

4-5 ସପ୍ତାହ |

10 ଦିନ

DC MCCB (630A-1600A, 1000V-1500V)

10,000 ୟୁନିଟ୍ |

4-5 ସପ୍ତାହ |

2 ସପ୍ତାହ |

ହାଇ-ଭୋଲଟେଜ୍ ଡିସି (1500 ଭି +, ବିଶେଷ)

ପ୍ରକଳ୍ପ ଆଧାର

8-12 ସପ୍ତାହ |

4 ସପ୍ତାହ |

ବିଭାଗ

କର୍ମକର୍ତ୍ତା |

ଅଭିଜ୍ତା |

ଦାୟିତ୍ ibilities ଗୁଡିକ |

R&D ଇଞ୍ଜିନିୟରିଂ

5

ଇଞ୍ଜିନିୟରମାନେ |

ଡିସି ଆର୍କ ପଦାର୍ଥ ବିଜ୍ଞାନ, ଚୁମ୍ବକୀୟ କ୍ଷେତ୍ର ଅନୁକରଣ, ଯୋଗାଯୋଗ ସାମଗ୍ରୀ, ଶକ୍ତି ଇଲେକ୍ଟ୍ରୋନିକ୍ସ |

ନୂତନ ଡିସି ବ୍ରେକର ବିକାଶ, ପେଟେଣ୍ଟ ପୋର୍ଟଫୋଲିଓ (35+ ପେଟେଣ୍ଟ), HVDC ନବସୃଜନ |

ପ୍ରକ୍ରିୟା ଇଞ୍ଜିନିୟରିଂ |

20 ଇଞ୍ଜିନିୟର

ଭ୍ୟାକ୍ୟୁମ୍ ବ୍ରଜିଂ, ଚୁମ୍ବକୀୟ ସଭା, ସେରାମିକ୍ ପ୍ରକ୍ରିୟାକରଣ, ସ୍ୱୟଂଚାଳିତ |

ଉତ୍ପାଦନ ଅପ୍ଟିମାଇଜେସନ୍, ଅମଳର ଉନ୍ନତି (> 98%), ଶିଳ୍ପ 4.0 ଏକୀକରଣ |

ପରୀକ୍ଷା ଏବଂ ବ id ଧତା

15 ଇଞ୍ଜିନିୟର |

ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ ଡିସି ପରୀକ୍ଷା, ଆର୍କ ବିଲୁପ୍ତ ବିଶ୍ଳେଷଣ, ପରିବେଶ ଅନୁକରଣ, EMC |

ପରୀକ୍ଷା ସମନ୍ୱୟ (IEC 60947-2), ବିଫଳତା ବିଶ୍ଳେଷଣ, ପ୍ରମାଣପତ୍ର ଟାଇପ୍ କରନ୍ତୁ |

ପ୍ରୟୋଗ ଇଞ୍ଜିନିୟରିଂ |

12 ଇଞ୍ଜିନିୟର |

ସୋଲାର ପିଭି ଡିଜାଇନ୍, ବ୍ୟାଟେରୀ ଷ୍ଟୋରେଜ୍ ସିଷ୍ଟମ୍, ଇଭି ଚାର୍ଜିଂ, ଡିସି ମାଇକ୍ରୋଗ୍ରିଡ୍ |

ଗ୍ରାହକ ବ technical ଷୟିକ ସହାୟତା, ସିଷ୍ଟମ୍ ଡିଜାଇନ୍, ଚୟନ ସମନ୍ୱୟ |

ଗୁଣବତ୍ତା ନିଶ୍ଚିତତା

30 ଟେକ୍ନିସିଆନ୍ |

ISO 9001, ISO 14001, ପରିସଂଖ୍ୟାନ ପ୍ରକ୍ରିୟା ନିୟନ୍ତ୍ରଣ, ମେଟ୍ରୋଲୋଜି ଲାବୋରେଟୋରୀ |

ଯୋଗାଣକାରୀ ଅଡିଟ୍, ପ୍ରକ୍ରିୟା ଅଡିଟ୍, ସଂଶୋଧନ କାର୍ଯ୍ୟ, କାଲିବ୍ରେସନ୍ ପରିଚାଳନା |
