ନିର୍ଭରଯୋଗ୍ୟ MCCB ଆନୁଷଙ୍ଗିକ କାରଖାନା |

ବର୍ଗ

ଆନୁଷଙ୍ଗିକ ପ୍ରକାର |

କାର୍ଯ୍ୟ

ଯାନ୍ତ୍ରିକ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

ରିମୋଟ ଅପରେସନ୍ |

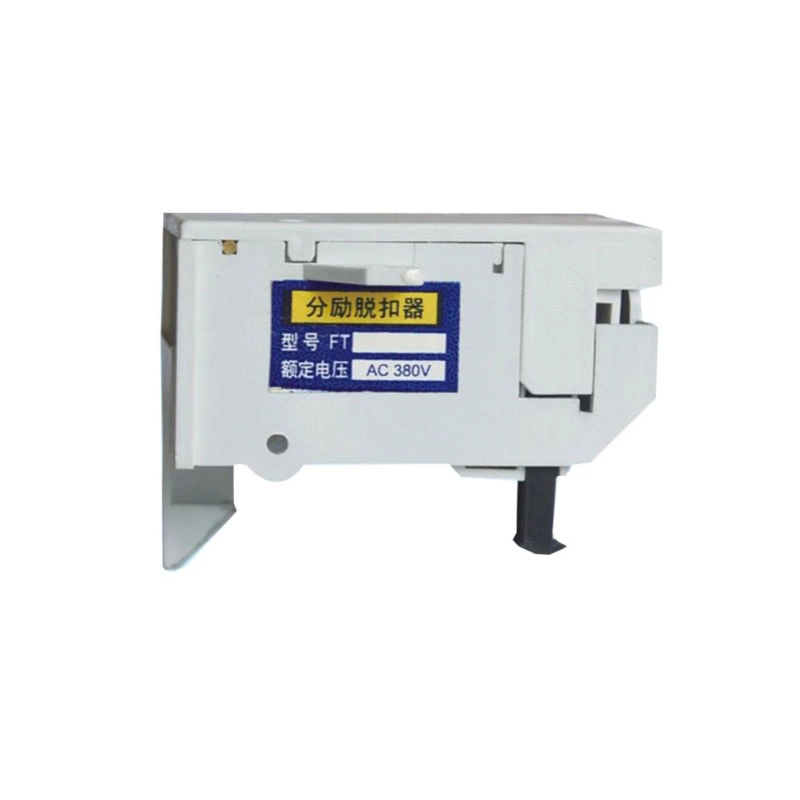

ଶଣ୍ଟ ଟ୍ରିପ୍ (MX)

ବାହ୍ୟ ଭୋଲଟେଜ୍ ସିଗନାଲ୍ ମାଧ୍ୟମରେ ରିମୋଟ ଟ୍ରପିଂ |

AC: 24V, 48V, 110V, 230V, 400V; DC: 12V, 24V, 48V, 110V; 200VA (AC) / 200W (DC), 20VA (AC) / 20W (DC) ସିଲ୍ କରନ୍ତୁ | ଯାତ୍ରା ସମୟ <50 ମି

ଅଣ୍ଡରଭୋଲଟେଜ୍ ରିଲିଜ୍ (MN / UVR)

ଯେତେବେଳେ ଭୋଲଟେଜ୍ ଥ୍ରେସହୋଲ୍ଡ ତଳକୁ ଖସିଯାଏ ସ୍ୱୟଂଚାଳିତ ଟ୍ରପିଙ୍ଗ୍ |

ପିକଅପ୍: 0.85 × Un; ଡ୍ରପଆଉଟ୍: 0.35-0.7 × Un; ସମୟ ବିଳମ୍ବ: 0.1s-3s (ନିୟନ୍ତ୍ରିତ); ନିରନ୍ତର କର୍ତ୍ତବ୍ୟ |

ମୋଟର ଅପରେଟର (MO)

ଇଲେକ୍ଟ୍ରିକ୍ ଚାର୍ଜିଂ ଏବଂ ବ୍ରେକର୍ ମେକାନିଜିମ୍ ର କାର୍ଯ୍ୟ |

AC / DC ଯୋଗାଣ, 3-5s ଅପରେଟିଂ ସମୟ, ମାନୁଆଲ୍ ଓଭରବାଇଡ୍, ପୋଜିସନ୍ ଫିଡବ୍ୟାକ୍ |

ସ୍ଥିତି ସଙ୍କେତ

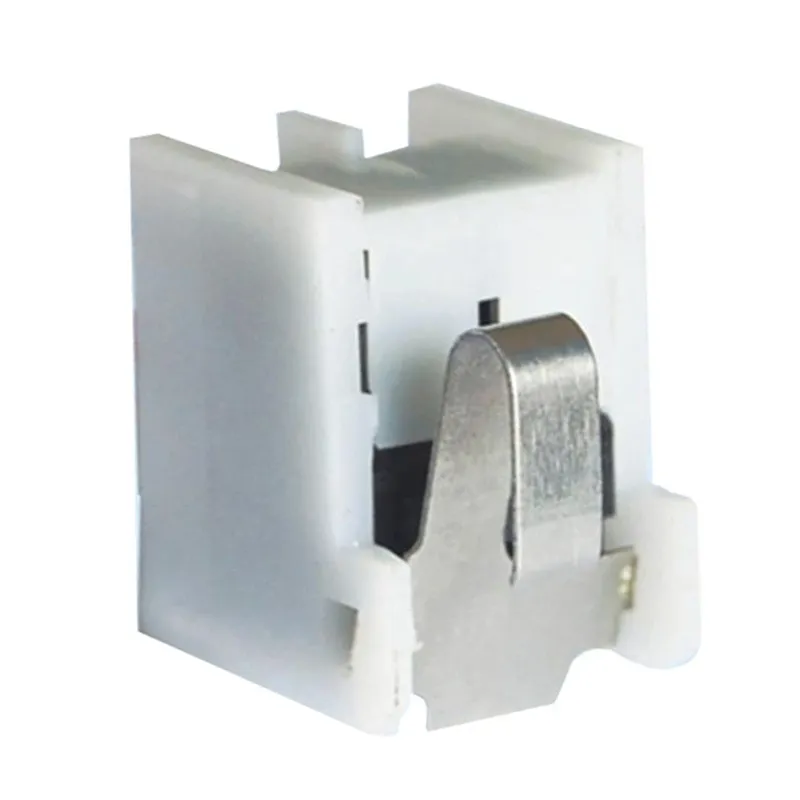

ସହାୟକ ସମ୍ପର୍କ (AX)

ବ୍ରେକର୍ ସ୍ଥିତି ସୂଚାନ୍ତୁ (ON / OFF)

1NO + 1NC କିମ୍ବା 2NO + 2NC, 230V AC ରେ 10A, ରୂପା ମିଶ୍ରିତ ଯୋଗାଯୋଗ, ସ୍ନାପ୍-ଆକ୍ସନ୍ |

ଆଲାର୍ମ ସମ୍ପର୍କ (AL)

ତ୍ରୁଟି ହେତୁ ସିଗନାଲ୍ ବ୍ରେକର୍ ଟ୍ରପ୍ ହୋଇଗଲା |

1NO + 1NC, କେବଳ ଭ୍ରମଣରେ କାର୍ଯ୍ୟ କରେ (ମାନୁଆଲ୍ ଅଫ୍ ନୁହେଁ), ସହାୟକ ଠାରୁ ଭିନ୍ନ |

ତ୍ରୁଟି ସଙ୍କେତ ସମ୍ପର୍କ |

ନିର୍ଦ୍ଦିଷ୍ଟ ତ୍ରୁଟି ପ୍ରକାରଗୁଡିକ (ଓଭରଲୋଡ୍, ସର୍ଟ ସର୍କିଟ୍, ଗ୍ରାଉଣ୍ଡ୍ ଫଲ୍ଟ) ସୂଚାନ୍ତୁ |

ମାଇକ୍ରୋସ୍ୱିଚ୍-ଆଧାରିତ, ଇଲେକ୍ଟ୍ରୋନିକ୍ ଟ୍ରିପ୍ ୟୁନିଟ୍ ସହିତ ଏକୀକୃତ |

ସୁରକ୍ଷା ଏବଂ ଇଣ୍ଟରଲକିଂ |

ରୋଟାରୀ ହ୍ୟାଣ୍ଡଲ୍ |

କବାଟ / ପ୍ୟାନେଲ ମାଧ୍ୟମରେ ବାହ୍ୟ କାର୍ଯ୍ୟ |

ସିଧାସଳଖ କିମ୍ବା ବିସ୍ତାରିତ, ପ୍ୟାଡଲକ୍ ଯୋଗ୍ୟ, IP65, କବାଟ ଇଣ୍ଟରଲକ୍ |

କବାଟ ଇଣ୍ଟରଲକ୍ |

ବ୍ରେକର୍ ଅନ୍ ଥିବାବେଳେ କବାଟ ଖୋଲିବାକୁ ପ୍ରତିରୋଧ କରନ୍ତୁ |

ଯାନ୍ତ୍ରିକ ସଂଯୋଗ, ଜରୁରୀକାଳୀନ ପ୍ରବେଶ ପାଇଁ ପରାଜିତ |

କି ଲକ୍ |

ପ୍ରାଧିକୃତ କର୍ମଚାରୀଙ୍କ ପାଇଁ କାର୍ଯ୍ୟକୁ ସୀମିତ କରନ୍ତୁ |

ଏକାଧିକ ଲକ୍ ପ୍ରକାରଗୁଡିକ (ରୋନିସ୍, ପ୍ରଫାଲକ୍ସ), ON କିମ୍ବା OFF ରେ ଚାବି ଅପସାରଣଯୋଗ୍ୟ |

ଯାନ୍ତ୍ରିକ ଇଣ୍ଟରଲକ୍ |

ଦୁଇଟି ବ୍ରେକରର ଏକକାଳୀନ ବନ୍ଦକୁ ରୋକନ୍ତୁ |

ପରିବର୍ତ୍ତନ ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ କେବୁଲ୍ କିମ୍ବା ରଡ୍ ପ୍ରକାର |

ସୁରକ୍ଷା ଏବଂ ମନିଟରିଂ |

ଟର୍ମିନାଲ୍ କଭରଗୁଡିକ |

ଜୀବନ୍ତ ଅଂଶ ସହିତ ଆକସ୍ମିକ ସମ୍ପର୍କକୁ ରୋକନ୍ତୁ |

IP20 ରୁ IP40, ପର୍ଯ୍ୟାୟ ପ୍ରତିବନ୍ଧକ, ବସ୍ ବାର୍ ସଂଯୋଗ ପାଇଁ ବିସ୍ତାରିତ |

ଚରଣ ପ୍ରତିବନ୍ଧକ |

ପର୍ଯ୍ୟାୟ ମଧ୍ୟରେ କ୍ଲିୟରାନ୍ସ ବୃଦ୍ଧି କରନ୍ତୁ |

ଇନସୁଲେଟିଂ ସାମଗ୍ରୀ, 400-690V ରେଟେଡ୍, ମଡ୍ୟୁଲାର୍ ଡିଜାଇନ୍ |

ସର୍ଜ୍ ସୁରକ୍ଷା ଉପକରଣ (SPD)

ବ୍ରେକରକୁ ବଜ୍ରପାତରୁ ରକ୍ଷା କରନ୍ତୁ |

ଟାଇପ୍ 1 + II, 12.5-15kA ଇମ୍ପୁଲ୍ କରେଣ୍ଟ୍, ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ମାଉଣ୍ଟିଂ |

ଯୋଗାଯୋଗ ଏବଂ ସ୍ମାର୍ଟ |

ବେତାର ସହାୟକ ସମ୍ପର୍କ |

ବ୍ଲୁଟୁଥ୍ / ୱାଇଫାଇ ମାଧ୍ୟମରେ ରିମୋଟ ସ୍ଥିତି ମନିଟରିଂ |

ଟୁୟା ଆପ୍ ସୁସଙ୍ଗତ, 45 ମିମି ମୋଟେଇ, ବ୍ୟାଟେରୀ କିମ୍ବା ସ୍ୱୟଂ ଚାଳିତ |

ମୋଡବସ୍ ଯୋଗାଯୋଗ ମଡ୍ୟୁଲ୍ |

BMS / SCADA ସିଷ୍ଟମ୍ ସହିତ ଏକୀକରଣ |

RS485 ଇଣ୍ଟରଫେସ୍, ରିଅଲ୍-ଟାଇମ୍ ଡାଟା, ରିମୋଟ୍ କଣ୍ଟ୍ରୋଲ୍ କ୍ଷମତା |

ପାୱାର ଟ୍ୟାଗ୍ ଶକ୍ତି ସେନ୍ସର |

ବେତାର ଶକ୍ତି ନିରୀକ୍ଷଣ |

1% ସଠିକତା, 15 ମିନିଟର ତଥ୍ୟ, କ୍ଲାଉଡ୍ ସଂଯୋଗ |

MCCB ଫ୍ରେମ୍ ଆକାର |

ଶଣ୍ଟ ଟ୍ରିପ୍ |

UVR

ସହାୟକକାରୀ

ମୋଟର ଅପରେଟର୍ |

ରୋଟାରୀ ହ୍ୟାଣ୍ଡଲ୍ |

100A-250A

ଆଭ୍ୟନ୍ତରୀଣ |

ଆଭ୍ୟନ୍ତରୀଣ |

ଆଭ୍ୟନ୍ତରୀଣ / ବାହ୍ୟ

ବାହ୍ୟ

ବାହ୍ୟ

250A-630A

ଆଭ୍ୟନ୍ତରୀଣ |

ଆଭ୍ୟନ୍ତରୀଣ |

ଆଭ୍ୟନ୍ତରୀଣ / ବାହ୍ୟ

ଆଭ୍ୟନ୍ତରୀଣ / ବାହ୍ୟ

ବାହ୍ୟ

630A-1600A

ଆଭ୍ୟନ୍ତରୀଣ |

ଆଭ୍ୟନ୍ତରୀଣ |

ଆଭ୍ୟନ୍ତରୀଣ |

ଆଭ୍ୟନ୍ତରୀଣ |

ବାହ୍ୟ / ବିସ୍ତାରିତ |

1600A-2000A

ବାହ୍ୟ

ବାହ୍ୟ

ବାହ୍ୟ

ବାହ୍ୟ

ବିସ୍ତାରିତ / ଭାରୀ-କର୍ତ୍ତବ୍ୟ |

ଉପାଦାନ |

କାର୍ଯ୍ୟ

ଯାନ୍ତ୍ରିକ ବିବରଣୀ

ବ Elect ଦ୍ୟୁତିକ ଚୁମ୍ବକୀୟ କୋଇଲ୍ |

ଶକ୍ତି ପ୍ରାପ୍ତ ହେଲେ ଚୁମ୍ବକୀୟ କ୍ଷେତ୍ର ସୃଷ୍ଟି କରେ |

AC: ଇନ୍ରୁଶ୍ 200VA, ସିଲ୍ 20VA; ଡିସି: 200W ସିଲ୍ କରନ୍ତୁ, 20W ସିଲ୍ କରାଯାଇଛି; ଇନସୁଲେସନ୍ କ୍ଲାସ୍ F (155 ° C)

ପ୍ଲଙ୍ଗର୍ ମେକାନିଜିମ୍ |

ଯନ୍ତ୍ରକ release ଶଳ ମୁକ୍ତ କରିବାକୁ ଟ୍ରିପ୍ ବାର୍ ଷ୍ଟ୍ରାଇକ୍ କରେ |

କଠିନ ଷ୍ଟିଲ୍, ବସନ୍ତ-ରିଟର୍ନ, ଷ୍ଟ୍ରୋକ 5-10 ମିମି |

ଯୋଗାଯୋଗ ସିଷ୍ଟମ୍ |

ମୁଖ୍ୟ ବ୍ରେକର୍ ସର୍କିଟରୁ ବିଚ୍ଛିନ୍ନ |

ସଶକ୍ତ ଇନସୁଲେସନ୍, k କି.ଭି.

ଆରୋହଣ

ବ୍ରେକର୍ ଗୁହାଳରେ ସ୍ନାପ୍-ଫିଟ୍ କିମ୍ବା ସ୍କ୍ରୁ-ମାଉଣ୍ଟ୍ |

ଅଧିକାଂଶ ଆଧୁନିକ MCCB ଗୁଡ଼ିକରେ ଉପକରଣମୁକ୍ତ ସ୍ଥାପନ |

ପାରାମିଟର

ନିର୍ଦ୍ଦିଷ୍ଟକରଣ

ସୁରକ୍ଷା କାର୍ଯ୍ୟ

ପିକଅପ୍ ଭୋଲଟେଜ୍

0.85 × Un (ବ୍ରେକର୍ ବନ୍ଦ ହୋଇପାରେ)

ଲୋ ଭୋଲଟେଜରେ ବନ୍ଦକୁ ରୋକିଥାଏ |

ଡ୍ରପଆଉଟ୍ ଭୋଲଟେଜ୍ |

0.35-0.7 × Un (ନିୟନ୍ତ୍ରିତ)

ଅଣ୍ଡରଭୋଲଟେଜରେ ସ୍ୱୟଂଚାଳିତ ଯାତ୍ରା |

ସମୟ ବିଳମ୍ବ

0.1s-3s (ଇଲେକ୍ଟ୍ରୋନିକ୍ ପ୍ରକାର)

ଭୋଲଟେଜ୍ ଡିପ୍ ରୁ ନ୍ୟୁଜାନ୍ସ ଟ୍ରିପିଂକୁ ରୋକିଥାଏ |

ନିରନ୍ତର କର୍ତ୍ତବ୍ୟ |

100% ରେଟେଡ୍ ଭୋଲଟେଜ୍ |

ସାଧାରଣ କାର୍ଯ୍ୟ ସମୟରେ କୋଇଲ୍ କ୍ରମାଗତ ଭାବରେ ଶକ୍ତି ପ୍ରାପ୍ତ ହୁଏ |

ଯୋଗାଯୋଗ ପ୍ରକାର |

ଅପରେସନ୍

ଆବେଦନ

ସହାୟକ ଯୋଗାଯୋଗ (AX)

ବ୍ରେକର୍ ମୁଖ୍ୟ ଯୋଗାଯୋଗ ସହିତ ସ୍ଥିତି ପରିବର୍ତ୍ତନ କରେ |

ସ୍ଥିତି ସୂଚକ (ON / OFF), ଇଣ୍ଟରଲକିଂ, କଣ୍ଟ୍ରୋଲ୍ ସର୍କିଟ୍ |

ଆଲାର୍ମ ଯୋଗାଯୋଗ (AL)

କେବଳ ସ୍ୱୟଂଚାଳିତ ଯାତ୍ରା (ଓଭରଲୋଡ୍ / ସର୍ଟ ସର୍କିଟ) ରେ କାର୍ଯ୍ୟ କରେ |

ତ୍ରୁଟି ସୂଚକ, ଆଲାର୍ମ ପ୍ୟାନେଲ, ରକ୍ଷଣାବେକ୍ଷଣ ଆଲର୍ଟ |

ସର୍ଟ ସର୍କିଟ ଆଲାର୍ମ |

ଚୁମ୍ବକୀୟ ଯାତ୍ରା କାର୍ଯ୍ୟ ପାଇଁ ନିର୍ଦ୍ଦିଷ୍ଟ |

ଚୟନ ତ୍ରୁଟି ସୂଚକ |

ଓଭରଲୋଡ୍ ଆଲାର୍ମ |

ଥର୍ମାଲ୍ ଟ୍ରିପ୍ ଅପରେସନ୍ ପାଇଁ ନିର୍ଦ୍ଦିଷ୍ଟ |

ପ୍ରତିଷେଧକ ରକ୍ଷଣାବେକ୍ଷଣ ଟ୍ରିଗର |

ଆବେଦନ

ଆନୁଷଙ୍ଗିକ ବିନ୍ୟାସ

ଯାନ୍ତ୍ରିକ ଆବଶ୍ୟକତା |

ଏକୀକରଣ

ଶିଳ୍ପ ସ୍ୱୟଂଚାଳିତ |

ଶଣ୍ଟ ଟ୍ରିପ୍ + 2 × ସହାୟକ + ମୋଟର ଅପରେଟର |

24V DC ନିୟନ୍ତ୍ରଣ, ଦ୍ରୁତ ଅପରେସନ୍ (<50ms), ଅବସ୍ଥାନ ମତାମତ |

PLC / DCS ଏକୀକରଣ, ସୁଦୂର HMI ନିୟନ୍ତ୍ରଣ |

ବାଣିଜ୍ୟିକ ବିଲଡିଂ |

UVR + ସହାୟକ + ରୋଟାରୀ ହ୍ୟାଣ୍ଡଲ୍ |

230V AC, କବାଟ ଇଣ୍ଟରଲକ୍, ପ୍ୟାଡ୍ ଲକ୍ ଯୋଗ୍ୟ |

BMS ଏକୀକରଣ, ଅଗ୍ନି ଆଲାର୍ମ ଇଣ୍ଟରଫେସ୍ |

ଡାଟା କେନ୍ଦ୍ରଗୁଡିକ |

ଶଣ୍ଟ ଟ୍ରିପ୍ + ଆଲାର୍ମ + ଯୋଗାଯୋଗ ମଡ୍ୟୁଲ୍ |

48V DC, ଅନାବଶ୍ୟକ ସଙ୍କେତ, ମୋଡବସ୍ / BACnet |

DCIM ସଫ୍ଟୱେର୍, ସ୍ୱୟଂଚାଳିତ ଲୋଡ୍ ସେଡିଙ୍ଗ୍ |

ସ୍ୱାସ୍ଥ୍ୟସେବା ସୁବିଧା

UVR + 2 × ସହାୟକ + କି ଲକ୍ |

ମେଡିକାଲ୍-ଗ୍ରେଡ୍, ଉଚ୍ଚ ନିର୍ଭରଯୋଗ୍ୟତା, ସୀମିତ ପ୍ରବେଶ |

ଅତ୍ୟାବଶ୍ୟକ ଶକ୍ତି ପରିଚାଳନା, ବିଚ୍ଛିନ୍ନତା ପ୍ୟାନେଲ୍ |

ନବୀକରଣ ଯୋଗ୍ୟ ଶକ୍ତି |

ଶଣ୍ଟ ଟ୍ରିପ୍ + ସର୍ଜ୍ ସୁରକ୍ଷା + ବେତାର |

1000V DC କ୍ଷମତା, ବାହ୍ୟ ମୂଲ୍ୟାୟନ, ରିମୋଟ ମନିଟରିଂ |

ସ lar ର SCADA, ଶକ୍ତି ପରିଚାଳନା ପ୍ରଣାଳୀ |

ତେଲ ଏବଂ ଗ୍ୟାସ୍

ବିସ୍ଫୋରଣ-ପ୍ରୁଫ୍ ଆସେସୋରିଜ୍ + UVR + ଶଣ୍ଟ୍ |

ATEX / IECEx ପ୍ରମାଣିତ, କ୍ଷୟ-ପ୍ରତିରୋଧୀ, ଟ୍ରପିକାଲ୍ |

ଜରୁରୀକାଳୀନ ବନ୍ଦ ବ୍ୟବସ୍ଥା (ESD)

ସାମୁଦ୍ରିକ / ଅଫଶୋର |

ଟ୍ରପିକାଲ୍ାଇଜଡ୍ UVR + ମେକାନିକାଲ୍ ଇଣ୍ଟରଲକ୍ |

55 ° C ପରିବେଶ, ଲୁଣ ସ୍ପ୍ରେ ପ୍ରତିରୋଧକ, ଅନାବଶ୍ୟକ |

ଜାହାଜ ସ୍ୱୟଂଚାଳିତ, ଜେନେରେଟର ସିଙ୍କ୍ରୋନାଇଜେସନ୍ |

ଭିତ୍ତିଭୂମି

ମୋଟର ଅପରେଟର + ବିସ୍ତାରିତ ଘୂର୍ଣ୍ଣନ + ପୋଜିସନ୍ ସୁଇଚ୍ |

400V ଏସି, ଭାରୀ-କର୍ତ୍ତବ୍ୟ, 50,000 ଚକ୍ର ଜୀବନ |

SCADA ସିଷ୍ଟମ୍, ରିମୋଟ୍ କଣ୍ଟ୍ରୋଲ୍ ସେଣ୍ଟର୍ |

ପର୍ଯ୍ୟାୟ

ପ୍ରକ୍ରିୟା ବିବରଣୀ

ଗୁଣବତ୍ତା ନିୟନ୍ତ୍ରଣ ବିନ୍ଦୁ |

କୋଇଲ୍ ୱିଣ୍ଡିଙ୍ଗ୍ |

ଏନାମେଲଡ୍ ତମ୍ବା ତାର (0.1-0.5 ମିମି), ଟେନ୍ସନ୍ କଣ୍ଟ୍ରୋଲ୍ ସହିତ ସ୍ୱୟଂଚାଳିତ ବୁଲିବା, ଭାକ୍ୟୁମ୍ ଭର୍ନିଶ୍ ଇମ୍ପ୍ରେଗେସନ୍ |

ଗଣନା ± 1%, DC ପ୍ରତିରୋଧ ± 5%, ଡାଇଲେକ୍ଟ୍ରିକ୍ ଶକ୍ତି 2kV / 1 ମିନିଟ୍, ଇନସୁଲେସନ୍ ପ୍ରତିରୋଧ> 100MΩ

ପ୍ଲଙ୍ଗର୍ / ଆର୍ମାଚର୍ ମେସିନିଂ |

କୋଲ୍ଡ ରୋଲ୍ ଷ୍ଟିଲ୍ କିମ୍ବା ଲୁହା ପାଉଡର ଧାତୁ, ସଠିକ୍ ଗ୍ରାଇଣ୍ଡିଂ, କଠିନତା (HRC 45-55), ଭୂପୃଷ୍ଠ ଚିକିତ୍ସା |

ପରିମାପ ସହନଶୀଳତା ± 0.02 ମିମି, ଭୂପୃଷ୍ଠ ସମାପ୍ତ Ra 0.8, ଚୁମ୍ବକୀୟ ବିସ୍ତାରତା> 5000 |

ଫ୍ୟାବ୍ରିକେସନ୍ ସହିତ ଯୋଗାଯୋଗ କରନ୍ତୁ |

ରୂପା-ନିକେଲ୍ (AgNi 90/10) କିମ୍ବା ରୂପା-କ୍ୟାଡମିୟମ୍ ଅକ୍ସାଇଡ୍ (AgCdO), ଷ୍ଟାମ୍ପ୍, ରିଭାଇଟିଂ କିମ୍ବା ତମ୍ବା ପରିବହନକାରୀଙ୍କୁ ୱେଲଡିଂ |

କଠିନତା HV 80-120, ଯୋଗାଯୋଗ ପ୍ରତିରୋଧ <50mΩ, ବ୍ରଜ୍ ଶକ୍ତି> 50MPa |

ଗୃହ ନିର୍ମାଣ

PA66 GF30 କିମ୍ବା PBT GF30, 280-320 ° C ଇଞ୍ଜେକ୍ସନ୍, DIN ରେଳ ସୁସଙ୍ଗତତା ପାଇଁ 17.5 ମିମି ମଡ୍ୟୁଲେରିଟି |

ପରିମାପ ସହନଶୀଳତା ± 0.1 ମିମି, ଟ୍ରାକିଂ ଇଣ୍ଡେକ୍ସ> 600V, UL 94 V-0 |

ବସନ୍ତ ଉତ୍ପାଦନ |

ତେଲ-ତାପମାତ୍ରା କାର୍ବନ ଷ୍ଟିଲ SWOSC-V କିମ୍ବା ଷ୍ଟେନଲେସ ଷ୍ଟିଲ 301, CNC କୋଇଲିଂ, ଉତ୍ତାପ ଚିକିତ୍ସା |

ଥକ୍କା ଜୀବନ> 100,000 ଚକ୍ର, ବସନ୍ତ ହାର ± 10%, ଆରାମ <5% |

ଉପ-ବିଧାନସଭା

କୋଇଲ୍-ପ୍ଲଙ୍ଗର୍-କଣ୍ଟାକ୍ଟ ଇଣ୍ଟିଗ୍ରେସନ୍, ଷ୍ଟ୍ରୋକ୍ ଆଡଜଷ୍ଟମେଣ୍ଟ୍, ସ୍ନାପ୍-ଫିଟ୍ ମେକାନିଜିମ୍ ପରୀକ୍ଷଣ |

ଅପରେଟିଂ ଭୋଲଟେଜ୍ 0.85-1.1 × ଅନ୍, ଟ୍ରିପ୍ ଫୋର୍ସ 2-5N, ପ୍ରତିକ୍ରିୟା ସମୟ <50 ମି

ଅନ୍ତିମ କାଲିବ୍ରେସନ୍ |

ପିକଅପ୍ / ଡ୍ରପଆଉଟ୍ ଭୋଲଟେଜ୍ ଯାଞ୍ଚ (UVR), ଅପରେଟିଂ ସମୟ ମାପ (ଶଣ୍ଟ ଟ୍ରିପ୍), ଯୋଗାଯୋଗ ପ୍ରତିରୋଧ |

100% ସ୍ୱୟଂଚାଳିତ ପରୀକ୍ଷଣ, ଡାଟା ଲଗିଂ, ଟ୍ରେସାବିଲିଟି QR କୋଡିଂ |

ଉପାଦାନ |

ସାମଗ୍ରୀ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

ଯୋଗାଣକାରୀ ମାନକ

ମୁଖ୍ୟ ଗୁଣ

କୋଇଲ୍ ତାର

ଏନାମେଲଡ୍ ତମ୍ବା ତାର ଶ୍ରେଣୀ F (155 ° C) କିମ୍ବା ଶ୍ରେଣୀ H (180 ° C)

IEC 60317, NEMA MW 35 |

ବ୍ରେକଡାଉନ୍ ଭୋଲଟେଜ୍> 2kV, ସୋଲଡେବିଲିଟି 390 ° C / 2s, ନମନୀୟତା |

ଚୁମ୍ବକୀୟ କୋର |

ସିଲିକନ୍ ଷ୍ଟିଲ୍ ଲାମିନେସନ୍ (0.35-0.5 ମିମି) କିମ୍ବା କଠିନ ଲୁହା |

IEC 60404-8, JIS C 2552 |

ଉଚ୍ଚ ବ୍ୟାପ୍ତତା, କମ୍ ବାଧ୍ୟତାମୂଳକତା, ସ୍ଥିର ଚୁମ୍ବକୀୟ ଗୁଣ |

ପ୍ଲଙ୍ଗର୍ / ଆର୍ମାଚର୍ |

ଶୀତଳ ଗଡ଼ାଯାଇଥିବା ଇସ୍ପାତ SPCC କିମ୍ବା ଲୁହା ପାଉଡର (Fe-99%)

JIS G 3141, MPIF ମାନକ 35 |

HRC 45-55, ଭୂପୃଷ୍ଠ ସମାପ୍ତ Ra 0.8, କ୍ଷୟ ପ୍ରତିରୋଧ |

ସମ୍ପର୍କଗୁଡିକ

ରୂପା-ନିକେଲ୍ (AgNi 90/10) କିମ୍ବା AgCdO |

ASTM B152, IEC 60368 |

ଚାଳନା> 90% IACS, ଆର୍କ କ୍ଷୟ ପ୍ରତିରୋଧ, ଆଣ୍ଟି-ୱେଲଡିଂ |

Spr ରଣା ସହିତ ଯୋଗାଯୋଗ କରନ୍ତୁ |

ବେରିଲିୟମ୍ ତମ୍ବା (CuBe2 C17200) କିମ୍ବା ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ 301 |

ASTM B196

ଥକ୍କା ଜୀବନ> 100,000 ଚକ୍ର, ସ୍ଥିର ଚାପ, କ୍ଷୟ ପ୍ରତିରୋଧ |

ଗୃହ

PA66 GF30 କିମ୍ବା PBT GF30, ଅଗ୍ନି ପ୍ରତିରୋଧକ |

IEC 60664-1, UL 94 V-0 |

ଟ୍ରାକିଂ ଇଣ୍ଡେକ୍ସ> 600 ଭି, ଉତ୍ତାପ ପ୍ରତିରୋଧ 160 ° C, ପ୍ରଭାବ ଶକ୍ତି> 7 kJ / m² |

ଟର୍ମିନାଲ୍ |

ଟିଣ ପ୍ଲେଟିଂ ସହିତ ପିତ୍ତଳ C36000 କିମ୍ବା ତମ୍ବା C11000 |

ASTM B16 / B187 |

ସାମ୍ପ୍ରତିକ ଘନତା 1.0-1.5 A / mm², ଟର୍କ 1.5-2.5Nm ପ୍ରତିରୋଧ କରେ |

DIN ରେଳ କ୍ଲିପ୍ |

ବସନ୍ତ ଇସ୍ପାତ 65Mn କିମ୍ବା ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ 304 |

GB / T 1222, ISO 3506 |

କ୍ଲମ୍ପ ଫୋର୍ସ 50-100N, 10,000 ଚକ୍ର ଥକ୍କା, କ୍ଷୟ ପ୍ରତିରୋଧ |

ମାନକ

ପରିସର

ପ୍ରଯୁଜ୍ୟ ଆବଶ୍ୟକତା |

IEC 60947-2

ଲୋ-ଭୋଲଟେଜ୍ ସୁଇଚ୍ ଗିଅର୍ - ସର୍କିଟ୍-ବ୍ରେକର୍ |

ଆନୁଷଙ୍ଗିକ ସୁସଙ୍ଗତତା, ବ୍ରେକର୍ ସହିତ ସମନ୍ୱୟ, ସର୍ଟ ସର୍କିଟ୍ ପ୍ରତିରୋଧ |

IEC 60947-4-1

ଯୋଗାଯୋଗକାରୀ ଏବଂ ମୋଟର ପ୍ରାରମ୍ଭକାରୀ |

ମୋଟର ଅପରେଟର କାର୍ଯ୍ୟଦକ୍ଷତା, ନିୟନ୍ତ୍ରଣ ସର୍କିଟ ଆବଶ୍ୟକତା |

IEC 60947-5-1

ସର୍କିଟ ଉପକରଣ ଏବଂ ସୁଇଚ୍ ଉପାଦାନଗୁଡ଼ିକୁ ନିୟନ୍ତ୍ରଣ କରନ୍ତୁ |

ସହାୟକ ଯୋଗାଯୋଗ ମୂଲ୍ୟାୟନ, ବ electrical ଦୁତିକ ଧ urance ର୍ଯ୍ୟ, ଟର୍ମିନାଲ୍ ମାର୍କିଂ |

RoHS / REACH |

ପରିବେଶ ଅନୁପାଳନ |

ବିପଦପୂର୍ଣ୍ଣ ପଦାର୍ଥ ପ୍ରତିବନ୍ଧକ, ବସ୍ତୁ ଘୋଷଣା |

ପରୀକ୍ଷା ବର୍ଗ

ନିର୍ଦ୍ଦିଷ୍ଟ ପରୀକ୍ଷା

ଗ୍ରହଣ ମାନଦଣ୍ଡ

ବ Elect ଦ୍ୟୁତିକ ଧ urance ର୍ଯ୍ୟ |

ରେଟେଡ୍ କରେଣ୍ଟରେ 10,000 ଅପରେସନ୍ (AC-15 / DC-13)

ଯୋଗାଯୋଗ ପରିଧାନ <50%, କ w ଣସି ୱେଲଡିଂ ନାହିଁ, ସ୍ଥିର କାର୍ଯ୍ୟ |

ଯାନ୍ତ୍ରିକ ଧ End ର୍ଯ୍ୟ |

100,000 ନୋ-ଲୋଡ୍ ଅପରେସନ୍ |

<5% ପାରାମିଟର ଡ୍ରାଇଫ୍, ଯାନ୍ତ୍ରିକ ବିଫଳତା ନାହିଁ |

ଡାଇଲେକ୍ଟ୍ରିକ୍ ଗୁଣ |

2kV AC / 1min (କଣ୍ଟ୍ରୋଲ୍ ସର୍କିଟ୍), 4kV ଇମ୍ପୁଲ୍ |

କ break ଣସି ଭାଙ୍ଗିବା ନାହିଁ, ଫ୍ଲାସୋଭର ନାହିଁ |

ତାପମାତ୍ରା ବୃଦ୍ଧି |

ରେଟେଡ୍ ଭୋଲଟେଜ୍ / କରେଣ୍ଟରେ ନିରନ୍ତର କାର୍ଯ୍ୟ |

କୋଇଲ୍ ≤85K (କ୍ଲାସ୍ F), ଟର୍ମିନାଲ୍ ≤80K |

ଶକ୍ ଏବଂ କମ୍ପନ |

IEC 60068-2-27 (ଶକ୍), IEC 60068-2-6 (କମ୍ପନ)

କ false ଣସି ମିଥ୍ୟା ଅପରେସନ୍, କ damage ଣସି କ୍ଷତି, ପରୀକ୍ଷା ପରେ କାର୍ଯ୍ୟକ୍ଷମ ନୁହେଁ |

ପରିବେଶ

ଆର୍ଦ୍ର ଉତ୍ତାପ (IEC 60068-2-30), ଥଣ୍ଡା, ଶୁଖିଲା ଉତ୍ତାପ |

କଣ୍ଡିସନର ପରେ କାର୍ଯ୍ୟକ୍ଷମ, କ corr ଣସି କ୍ଷୟ ନାହିଁ |

EMC

ପରିଚାଳିତ / ବିକିରଣ ହସ୍ତକ୍ଷେପ ପାଇଁ ପ୍ରତିରୋଧକ ଶକ୍ତି |

କ nu ଣସି ଅସୁବିଧା ନାହିଁ, EN 60947-2 ଆନେକ୍ସ F |

ସାମଗ୍ରୀ

ଯାଞ୍ଚ ଆଇଟମ୍ |

ନମୁନା ଯୋଜନା

ଯନ୍ତ୍ରପାତି |

ଏନାମେଲଡ୍ ତାର |

ବ୍ୟାସ, ବ୍ରେକଡାଉନ୍ ଭୋଲଟେଜ୍, ବିସ୍ତାର, ସୋଲଡେରେବିଲିଟି |

AQL 0.65

ମାଇକ୍ରୋମିଟର, ଡାଇଲେକ୍ଟ୍ରିକ୍ ପରୀକ୍ଷକ, ଟେନସାଇଲ୍ ମେସିନ୍ |

ଚୁମ୍ବକୀୟ ଇସ୍ପାତ |

ଅନୁମତି, ମୂଳ କ୍ଷତି, ଇନସୁଲେସନ୍ ଆବରଣ |

ପ୍ରତି ବ୍ୟାଚ୍

ଏପଷ୍ଟାଇନ୍ ଫ୍ରେମ୍, ସିଙ୍ଗଲ୍ ସିଟ୍ ପରୀକ୍ଷକ |

ରୂପା ସମ୍ପର୍କ |

ଶୁଦ୍ଧତା, କଠିନତା, ଘନତା, ପରିମାପ ସହନଶୀଳତା |

ପ୍ରତି ବ୍ୟାଚ୍

ସ୍ପେକ୍ଟ୍ରୋମିଟର, କଠିନତା ପରୀକ୍ଷଣକାରୀ, CMM |

ପ୍ଲାଷ୍ଟିକ୍ ଗ୍ରାନୁଲ୍ସ |

ଗ୍ଲାସ୍ ବିଷୟବସ୍ତୁ, ସାନ୍ଦ୍ରତା, ଆର୍ଦ୍ରତା, ଜ୍ୱଳନ୍ତତା |

ପ୍ରତି ବ୍ୟାଚ୍

ତରଳ ପ୍ରବାହ ସୂଚକ, DSC, UL 94 ଉପକରଣ |

ବସନ୍ତ ଇସ୍ପାତ |

ଟେନସାଇଲ୍ ଶକ୍ତି, ଥକାପଣ ପ୍ରତିରୋଧ, ଗଠନ |

ପ୍ରତି ବ୍ୟାଚ୍

ଟେନସାଇଲ୍ ମେସିନ୍, ଥକ୍କା ପରୀକ୍ଷକ |

ଷ୍ଟେସନ |

ନିୟନ୍ତ୍ରଣ ପାରାମିଟରଗୁଡିକ

ଫ୍ରିକ୍ୱେନ୍ସି

ପଦ୍ଧତି

କୋଇଲ୍ ବୁଲିବା |

ଗଣନା, ଟେନସନ, ପ୍ରତିରୋଧ, ଇନସୁଲେସନ୍ ଟର୍ନ୍ କରେ |

ପ୍ରତ୍ୟେକ ୟୁନିଟ୍ |

ମତାମତ ସହିତ ସ୍ୱୟଂଚାଳିତ ବୁଲିବା, ଓମ୍ମିଟର |

ପ୍ଲଙ୍ଗର ମେସିନିଂ |

ପରିମାପ ସହନଶୀଳତା, ଭୂପୃଷ୍ଠ ସମାପ୍ତି, କଠିନତା |

ପ୍ରତ୍ୟେକ 100 ୟୁନିଟ୍ |

CMM, ପ୍ରୋଫାଇଲୋମିଟର, କଠିନତା ପରୀକ୍ଷଣକାରୀ |

ଯୋଗାଯୋଗ ସଭା |

ଶ୍ରେଣୀବଦ୍ଧତା, ଚାପ, ପ୍ରତିରୋଧ, ବ୍ରଜ୍ ଗୁଣ |

ପ୍ରତ୍ୟେକ 100 ୟୁନିଟ୍ |

ଫୋର୍ସ ଗେଜ୍, ମାଇକ୍ରୋ-ଓମ୍ମିଟର, XRF |

ଗୃହ ନିର୍ମାଣ

ତାପମାତ୍ରା, ଚାପ, ଡାଇମେନ୍ସନାଲ୍ ସଠିକତା |

ପ୍ରତ୍ୟେକ ଚକ୍ର |

SCADA ମନିଟରିଂ, SPC ଚାର୍ଟ |

ଉପ-ସଭା |

ଅପରେଟିଂ ଭୋଲଟେଜ୍, ଷ୍ଟ୍ରୋକ, ପ୍ରତିକ୍ରିୟା ସମୟ |

ପ୍ରତ୍ୟେକ ୟୁନିଟ୍ |

ସ୍ୱୟଂଚାଳିତ ପରୀକ୍ଷା ବେ bench ୍ଚ, ଡାଟା ଲଗିଂ |

ପରୀକ୍ଷା ଆଇଟମ୍ |

ମାନକ

ନମୁନା ଆକାର |

ଅପରେଟିଂ ଭୋଲଟେଜ୍ ପରିସର |

0.85-1.1 × Un (ପିକଅପ୍),> 0.2 × Un (UVR ପାଇଁ ଡ୍ରପଆଉଟ୍)

100%

ପ୍ରତିକ୍ରିୟା ସମୟ (ଶଣ୍ଟ ଯାତ୍ରା)

ରେଟେଡ୍ ଭୋଲଟେଜରେ <50 ମି

100%

ପ୍ରତିରୋଧ ପ୍ରତିରୋଧ କରନ୍ତୁ |

<50mΩ (ସହାୟକକାରୀ), <100mΩ (ଆଲାର୍ମ)

100%

ଡାଇଲେକ୍ଟ୍ରିକ୍ ଭୋଲଟେଜ୍ ପ୍ରତିରୋଧ କରେ |

2kV AC / 1min

100%

ଇନସୁଲେସନ୍ ପ୍ରତିରୋଧ

> 100MΩ @ 500V DC |

100%

ଯାନ୍ତ୍ରିକ କାର୍ଯ୍ୟ

10 ଚକ୍ର, ଚିକ୍କଣ, ଷ୍ଟିକ୍ ନାହିଁ |

100%

ସ୍ନାପ୍-ଫିଟ୍ ସୁସଙ୍ଗତତା |

ନିର୍ଦ୍ଦିଷ୍ଟ MCCB ଫ୍ରେମ୍ ସହିତ ମେଳ |

100%

ଭିଜୁଆଲ୍ ଏବଂ ଡାଇମେନ୍ସନାଲ୍ ଯାଞ୍ଚ |

ସ୍ଥାୟୀତା, ମଡ୍ୟୁଲେରିଟି ଚିହ୍ନିବା |

100%

ବ Elect ଦ୍ୟୁତିକ ଧ urance ର୍ଯ୍ୟ ନମୁନା |

ରେଟେଡ୍ ଲୋଡ୍ ରେ 1000 ଅପରେସନ୍ |

AQL 1.0

ପ୍ୟାକେଜିଂ ଅଖଣ୍ଡତା |

ଡ୍ରପ୍ ପରୀକ୍ଷା, କମ୍ପନ (ISTA 3A)

ପ୍ରତି ଲଟ୍

ଯନ୍ତ୍ରପାତି ବର୍ଗ |

ମେସିନ୍ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

କାର୍ଯ୍ୟ

ସାମର୍ଥ୍ୟ |

କୋଇଲ୍ ୱିଣ୍ଡିଙ୍ଗ୍ |

ଟେନସନ୍ ନିୟନ୍ତ୍ରଣ ସହିତ ସିଏନ୍ସି ୱିଣ୍ଡିଙ୍ଗ୍ ମେସିନ୍ (ନିଟୋକୁ / ମାର୍ସିଲି) |

ସଠିକ୍ କୋଇଲ୍ ଉତ୍ପାଦନ |

20,000 କୋଇଲ୍ / ଦିନ |

ଷ୍ଟାମ୍ପିଂ ଏବଂ ଗଠନ

60 ଟନ୍ ପ୍ରଗତିଶୀଳ ଡାଏ ପ୍ରେସ୍ (ବ୍ରୁଡେର୍)

ଯୋଗାଯୋଗ ଷ୍ଟାମ୍ପ୍, ବସନ୍ତ ଗଠନ |

30,000 ଉପାଦାନ / ଦିନ |

ଇଞ୍ଜେକ୍ସନ୍ ମୋଲିଡିଂ |

80 ଟନ୍ ଥର୍ମୋପ୍ଲାଷ୍ଟିକ୍ ପ୍ରେସ୍ (ଆର୍ବର୍ଗ)

ଗୃହ, ଏନକ୍ଲୋଜର, DIN ରେଳ କ୍ଲିପ୍ |

୧୦, ୦୦୦ ଘର / ଦିନ |

ବିଧାନସଭା

ଶ୍ରମ ସଭା

ଉପ-ସଭା, କ୍ୟାଲିବ୍ରେସନ୍, ପରୀକ୍ଷା

ପ୍ରତି ଧାଡିରେ 5000 ଆନୁଷଙ୍ଗିକ / ଦିନ |

ପରୀକ୍ଷା ଉପକରଣ

ସ୍ୱୟଂଚାଳିତ ଆନୁଷଙ୍ଗିକ ପରୀକ୍ଷା ବେଞ୍ଚ |

ଅପରେଟିଂ ବ characteristics ଶିଷ୍ଟ୍ୟ, ସମୟ, ଧ urance ର୍ଯ୍ୟ |

1,000 ୟୁନିଟ୍ / ଘଣ୍ଟା |

ଯାନ୍ତ୍ରିକ ଧ urance ର୍ଯ୍ୟ ପରୀକ୍ଷଣକାରୀ |

100,000 ଚକ୍ର ଯାଞ୍ଚ |

ଏକକାଳୀନ 200 ୟୁନିଟ୍ |

EMC ପରୀକ୍ଷା ଚାମ୍ବର |

ପ୍ରତିରକ୍ଷା / ନିର୍ଗମନ ପରୀକ୍ଷା |

100 ୟୁନିଟ୍ / ଦିନ

ଉତ୍ପାଦ ବର୍ଗ

ମାସିକ କ୍ଷମତା |

ଷ୍ଟାଣ୍ଡାର୍ଡ ଲିଡ୍ ସମୟ |

ଜରୁରୀ ଅର୍ଡର କ୍ଷମତା |

ଶଣ୍ଟ ଟ୍ରିପ୍ସ (ସମସ୍ତ ଭୋଲଟେଜ୍)

300,000 ୟୁନିଟ୍ |

4-5 ସପ୍ତାହ |

3 ଦିନ

ଅଣ୍ଡରଭୋଲଟେଜ୍ ରିଲିଜ୍ |

200,000 ୟୁନିଟ୍ |

4-5 ସପ୍ତାହ |

3 ଦିନ

ସହାୟକ ସମ୍ପର୍କ

500,000 ୟୁନିଟ୍ |

4-5 ସପ୍ତାହ |

3 ଦିନ

ମୋଟର ଅପରେଟର୍ସ |

50,000 ୟୁନିଟ୍ |

4-5 ସପ୍ତାହ |

5 ଦିନ

ଯୋଗାଯୋଗ ମଡ୍ୟୁଲ୍ |

30,000 ୟୁନିଟ୍ |

4-5 ସପ୍ତାହ |

5 ଦିନ

ବିଭାଗ

କର୍ମକର୍ତ୍ତା |

ଅଭିଜ୍ତା |

ଦାୟିତ୍ ibilities ଗୁଡିକ |

R&D ଇଞ୍ଜିନିୟରିଂ

5

 ଇଞ୍ଜିନିୟରମାନେ |

ବ Elect ଦ୍ୟୁତିକ ଚୁମ୍ବକୀୟ ଡିଜାଇନ୍, ଯୋଗାଯୋଗ ପଦାର୍ଥ ବିଜ୍ଞାନ, ଏମ୍ବେଡ୍ ସିଷ୍ଟମ୍, ବେତାର ଯୋଗାଯୋଗ |

ନୂତନ ଆନୁଷଙ୍ଗିକ ବିକାଶ, ସ୍ମାର୍ଟ ବ features ଶିଷ୍ଟ୍ୟ, ପେଟେଣ୍ଟ ପୋର୍ଟଫୋଲିଓ (30+ ପେଟେଣ୍ଟ)

ପ୍ରକ୍ରିୟା ଇଞ୍ଜିନିୟରିଂ |

15 ଇଞ୍ଜିନିୟର |

କୋଇଲ୍ ୱିଣ୍ଡିଙ୍ଗ୍ ଅଟୋମେସନ୍, ସଠିକ୍ ଷ୍ଟାମ୍ପିଂ, ପ୍ଲାଷ୍ଟିକ୍ ମୋଲିଡିଂ, ପତଳା ଉତ୍ପାଦନ |

ଉତ୍ପାଦନ ଅପ୍ଟିମାଇଜେସନ୍, ଅମଳର ଉନ୍ନତି (> 99%), ମୂଲ୍ୟ ହ୍ରାସ |

ପରୀକ୍ଷା ଏବଂ ବ id ଧତା

12 ଇଞ୍ଜିନିୟର |

IEC 60947 ଅନୁପାଳନ, ଧ urance ର୍ଯ୍ୟ ପରୀକ୍ଷା, EMC, ପରିବେଶ ଅନୁକରଣ |

ପରୀକ୍ଷା ସମନ୍ୱୟ, ବିଫଳତା ବିଶ୍ଳେଷଣ, ପ୍ରମାଣପତ୍ର ପରିଚାଳନା ଟାଇପ୍ କରନ୍ତୁ |

ପ୍ରୟୋଗ ଇଞ୍ଜିନିୟରିଂ |

10 ଇଞ୍ଜିନିୟର

MCCB ଏକୀକରଣ, ନିୟନ୍ତ୍ରଣ ପ୍ରଣାଳୀ, BMS / SCADA ଇଣ୍ଟରଫେସ୍ |

ଗ୍ରାହକ ବ technical ଷୟିକ ସହାୟତା, ସିଷ୍ଟମ୍ ଡିଜାଇନ୍, କମିଶନ |

ଗୁଣବତ୍ତା ନିଶ୍ଚିତତା

25 ଟେକ୍ନିସିଆନ୍ |

ISO 9001, IATF 16949, ପରିସଂଖ୍ୟାନ ପ୍ରକ୍ରିୟା ନିୟନ୍ତ୍ରଣ, ମେଟ୍ରୋଲୋଜି |

ଯୋଗାଣକାରୀ ଅଡିଟ୍, ପ୍ରକ୍ରିୟା ଅଡିଟ୍, ସଂଶୋଧନ କାର୍ଯ୍ୟ, କାଲିବ୍ରେସନ୍ |
