ଓଭର ସାମ୍ପ୍ରତିକ ସୁରକ୍ଷା ସହିତ ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ସ ପାଇଁ ଏକ ପ୍ରାକ୍ଟିକାଲ୍ ଗାଇଡ୍ |

ଏକ RCBO କ’ଣ?

ଏକRCBO |- ବର୍ତ୍ତମାନର ସୁରକ୍ଷା ସହିତ ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ - ଏକ ଲୋ-ଭୋଲଟେଜ୍ ପ୍ରତିରକ୍ଷା ଉପକରଣ ଯାହା ଓଭରଲୋଡ୍ ସୁରକ୍ଷା, ସର୍ଟ-ସର୍କିଟ୍ ସୁରକ୍ଷା ଏବଂ ଅବଶିଷ୍ଟ କରେଣ୍ଟ (ଲିକେଜ୍) ଚିହ୍ନଟକୁ ଏକ ମୋଲଡ୍ ୟୁନିଟ୍ ରେ ମିଶ୍ରଣ କରେ | କମ୍ପାକ୍ଟ ହାଉସିଂ ଭିତରେ, ଏକ ଥର୍ମାଲ୍-ମ୍ୟାଗ୍ନେଟିକ୍ ଟ୍ରିପ୍ ମେକାନିଜିମ୍ ଓଭରଲୋଡ୍ ଏବଂ ସର୍ଟ ସର୍କିଟ୍ ପରିଚାଳନା କରୁଥିବାବେଳେ ଏକ ଶୂନ-କ୍ରମ କରେଣ୍ଟ ଟ୍ରାନ୍ସଫର୍ମର ଜୀବନ୍ତ ଏବଂ ନିରପେକ୍ଷ କଣ୍ଡକ୍ଟରଗୁଡ଼ିକରେ ପ୍ରବାହିତ କରେଣ୍ଟକୁ କ୍ରମାଗତ ଭାବରେ ତୁଳନା କରେ | ଯେତେବେଳେ ପାର୍ଥକ୍ୟ ରେଟେଡ୍ ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ (IΔn) ଅତିକ୍ରମ କରେ, ଡିଭାଇସ୍ ମିଲିସେକେଣ୍ଡ ମଧ୍ୟରେ ଯାତ୍ରା କରେ, ଲିକେଜ୍ କରେଣ୍ଟ ପୂର୍ବରୁ ଯୋଗାଣ ବନ୍ଦ କରି ଲୋକମାନଙ୍କୁ କ୍ଷତି ପହଞ୍ଚାଇପାରେ କିମ୍ବା ଅଗ୍ନିକାଣ୍ଡ ଘଟାଇପାରେ |

କେତେବେଳେ ଏକ RCBO ବାଛିବେ: ଅନ୍ତିମ ସବ୍-ସର୍କିଟ୍ ଯାହା ଉଭୟ ସାମ୍ପ୍ରତିକ ସୁରକ୍ଷା ଏବଂ ବ୍ୟକ୍ତିଗତ ଲିକେଜ୍ ସୁରକ୍ଷା ଉପରେ ଆବଶ୍ୟକ କରେ - ବାହ୍ୟ ରସିଦ, ଉପକରଣ ଉପକରଣ ସର୍କିଟ୍, ଗ୍ୟାରେଜ୍, ବେସମେଣ୍ଟ୍, ବାଥରୁମ୍ ଏବଂ ଅନ୍ୟାନ୍ୟ ଆର୍ଦ୍ର କିମ୍ବା ସହଜରେ ଉପଲବ୍ଧ ସ୍ଥାନ |

DABL-63 RCBO ଶ୍ରେଣୀର ଅଟେ: ଗୋଟିଏ ଉପକରଣ, ତିନୋଟି ସୁରକ୍ଷା - ଏକକ-ପର୍ଯ୍ୟାୟ ଘରୋଇ ଫାଇନାଲ୍ ସର୍କିଟ୍ ପାଇଁ ସର୍ବାଧିକ ସ୍ଥାନ- ଏବଂ ବ୍ୟୟ-ପ୍ରଭାବଶାଳୀ ପସନ୍ଦ |

ସଠିକ୍ RCBO କିପରି ବାଛିବେ?

1। ରେଟେଡ୍ କରେଣ୍ଟ୍ (ଇନ୍): ସର୍କିଟ୍ର କ୍ରମାଗତ ଭାର ସହିତ ମେଳ ଖାଉଛି, ଉପକରଣଗୁଡ଼ିକର ଇନ୍ରଶ୍ ସ୍ରୋଣ୍ଟ ପାଇଁ ହେଡରୁମ୍ ସହିତ (ଯଥା 40A ମାନକ ଘରୋଇ ଉପକରଣ ସର୍କିଟ୍କୁ ଆବୃତ କରେ) |

2। ବ୍ରେକିଙ୍ଗ୍ କ୍ଷମତା (ଆଇକନ୍): ସଂସ୍ଥାପନ ପଏଣ୍ଟରେ ଆଶାକର୍ମୀ ସର୍ଟ ସର୍କିଟ୍ କରେଣ୍ଟ ଠାରୁ ଅଧିକ ହେବା ଜରୁରୀ | 6kA ସାଧାରଣ ଆବାସିକ ଏବଂ ହାଲୁକା ବ୍ୟବସାୟିକ ତ୍ରୁଟି ସ୍ତରକୁ ଅନ୍ତର୍ଭୁକ୍ତ କରେ |

ପୋଲଗୁଡିକ: କମ୍ପାକ୍ଟ DIN- ରେଳ ମାଉଣ୍ଟିଂ ସହିତ ଏକକ-ଚୂଡ଼ାନ୍ତ ଅନ୍ତିମ ସର୍କିଟ୍ ପାଇଁ 1P + N |

4। ଟ୍ରାପିଙ୍ଗ୍ ଚରିତ୍ରବୋଧ: ସାଧାରଣ ଘର ଏବଂ ଉପକରଣ ଭାର ପାଇଁ C- ବକ୍ର (5-10 × ଇନ୍) | ସମ୍ବେଦନଶୀଳ ଇଲେକ୍ଟ୍ରୋନିକ୍ସ ପାଇଁ ବି-ବକ୍ର; ମୋଟର ଆରମ୍ଭ ପାଇଁ ଡି-ବକ୍ର |

5। ମାନକ ଏବଂ ପ୍ରମାଣପତ୍ର: IEC / EN 61009-1 ଅନୁପାଳନ ଏବଂ ସିଏ ମାର୍କିଂ ହେଉଛି ଆନ୍ତର୍ଜାତୀୟ ପ୍ରକଳ୍ପ ପାଇଁ ମୂଳ ଆଧାର |

ପ୍ରୟୋଗ

ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ RCBO କିପରି ଦେଖାଯାଏ |

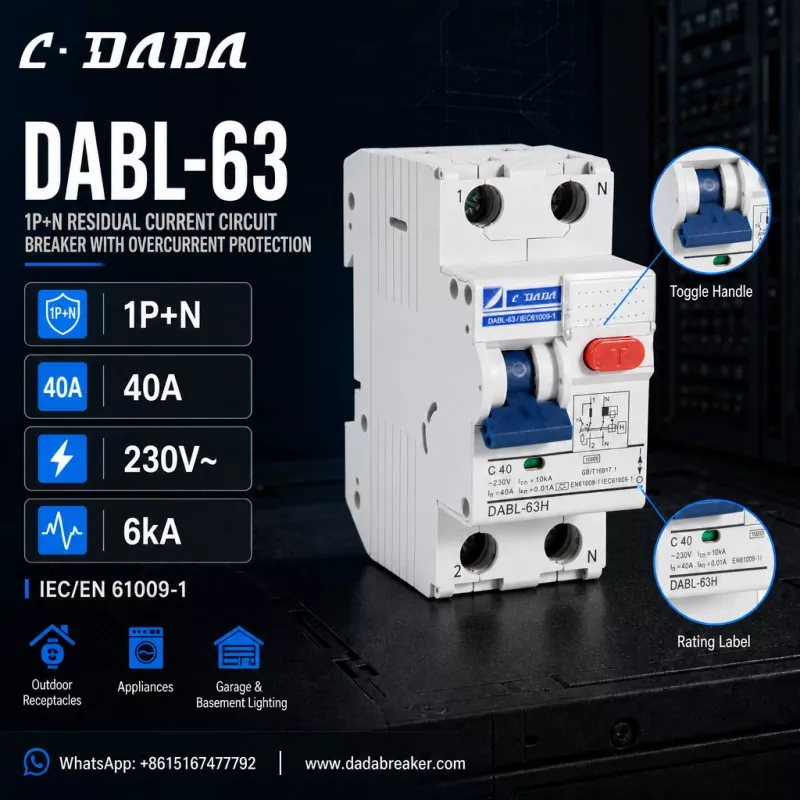

ଏହି କଂକ୍ରିଟ୍ ତିଆରି କରିବାକୁ, DABL-63 ରୁ ବିଚାର କରନ୍ତୁ |C · DADA ଇଲେକ୍ଟ୍ରିକ୍ |, ବର୍ତ୍ତମାନର ସୁରକ୍ଷା ସହିତ 1P + N ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ ଯାହା ଏହି ଉପକରଣର ଶ୍ରେଣୀରେ କ’ଣ ଦେଖାଯିବ ତାହା ବର୍ଣ୍ଣନା କରେ: 1P + N ବିନ୍ୟାସ

● ଲାଇଭ୍ ପୋଲ୍ ସୁଇଚ୍ ଏବଂ ନିରପେକ୍ଷ ଅନୁସରଣ, ମାନକ DIN- ରେଳ ବଣ୍ଟନ ବୋର୍ଡ ପାଇଁ କମ୍ପାକ୍ଟ 40A ରେଟେଡ୍ କରେଣ୍ଟ୍ (ଇନ୍)

C C- ବକ୍ର ଟ୍ରପିଂ (C40) 230V ~ ରେଟେଡ୍ ଭୋଲଟେଜ୍ ସହିତ |

K 6kA ଭାଙ୍ଗିବା କ୍ଷମତା (Icn)

Δ IΔn = 0.01A (10mA) ଉଚ୍ଚ-ସମ୍ବେଦନଶୀଳ ଅବଶିଷ୍ଟ ସଂରକ୍ଷଣ |

● IEC / EN 61009-1 ଅନୁପାଳନ |

ପର୍ଯ୍ୟାୟକ୍ରମେ କାର୍ଯ୍ୟକ୍ଷମ ଯାଞ୍ଚ ପାଇଁ ରେଡ୍ ଟି ପରୀକ୍ଷା ବଟନ୍, 1/2 / N ଚିହ୍ନିତ ଟର୍ମିନାଲ୍, ରେଟିଂ ଲେବଲ୍ ଏବଂ ଗୃହରେ ମୁଦ୍ରିତ ସର୍କିଟ ଚିତ୍ର |

Out ବାହ୍ୟ ଗ୍ରହଣ, ଘରୋଇ ଉପକରଣ, ଗ୍ୟାରେଜ ଏବଂ ବେସମେଣ୍ଟ ଆଲୋକ ପାଇଁ ନିର୍ମିତ |

ଏହି ନିର୍ଦ୍ଦିଷ୍ଟକରଣ ପଛରେ ତର୍କ |

10mA ଉଚ୍ଚ-ସମ୍ବେଦନଶୀଳ ଲିକେଜ୍ ସୁରକ୍ଷା ସହିତ ଏକ 40A, 1P + N ଫ୍ରେମ୍ ଅଧିକାଂଶ ଆବାସିକ ଚୂଡ଼ାନ୍ତ ସର୍କିଟ୍କୁ ଆବୃତ କରେ: 40A ସାଧାରଣ ଉପକରଣ ଏବଂ ସକେଟ୍ ସର୍କିଟ୍ ର ଭାର ସହିତ ମେଳ ହୁଏ, 1P + N ଭିଡ଼ ବଣ୍ଟନ ବୋର୍ଡ ପାଇଁ ଉପକରଣକୁ କମ୍ପାକ୍ଟ ରଖେ, ଏବଂ 10mA ସମ୍ବେଦନଶୀଳତା ବ୍ୟକ୍ତିଗତ ସୁରକ୍ଷାର ଏକ ଅତିରିକ୍ତ ସ୍ତର ପ୍ରଦାନ କରେ ଯେଉଁଠାରେ IEC ମାର୍ଗଦର୍ଶନ ଆବଶ୍ୟକ କରେ - ବାହାରେ, ଆର୍ଦ୍ର ଅଞ୍ଚଳରେ ଏବଂ ପିଲାମାନଙ୍କ ଚାରିପାଖରେ |

FAQ

ପ୍ର: ଏକ RCBO କ’ଣ?

ଉ: ଏକ RCBO - ବର୍ତ୍ତମାନର ସୁରକ୍ଷା ସହିତ ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ - ଏକ ପୁନ et ସେଟ୍ ଟେବୁଲ୍ ଲୋ-ଭୋଲଟେଜ୍ ପ୍ରତିରକ୍ଷା ଉପକରଣ ଯାହାକି ଏକ ୟୁନିଟରେ ଓଭରଲୋଡ୍ ସୁରକ୍ଷା, ସର୍ଟ ସର୍କିଟ୍ ସୁରକ୍ଷା ଏବଂ ଅବଶିଷ୍ଟ କରେଣ୍ଟ (ଲିକେଜ୍) ସଂରକ୍ଷଣକୁ ଏକତ୍ର କରିଥାଏ, ସାଧାରଣତ final ଅନ୍ତିମ ସର୍କିଟ୍ ପାଇଁ 63A ପର୍ଯ୍ୟନ୍ତ |

ପ୍ର: ଏକ RCBO ଏବଂ MCB ମଧ୍ୟରେ ପାର୍ଥକ୍ୟ କ’ଣ?

ଉ: ଏକ MCB କେବଳ ଓଭରଲୋଡ୍ ଏବଂ ସର୍ଟ ସର୍କିଟ୍ ସୁରକ୍ଷା ପ୍ରଦାନ କରେ | ଏକ RCBO ଉପରେ ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ (ଲିକେଜ୍) ଚିହ୍ନଟ ଯୋଡିଥାଏ, ଯେତେବେଳେ ଲିକେଜ୍ କରେଣ୍ଟ IΔn ଅତିକ୍ରମ କରେ ସର୍କିଟକୁ ସଂଯୋଗ ବିଚ୍ଛିନ୍ନ କରେ - ଲୋକଙ୍କୁ ସୁରକ୍ଷା ଦେବା ଏବଂ ବ electrical ଦୁତିକ ଅଗ୍ନିକାଣ୍ଡକୁ ରୋକିବା |

ପ୍ର: IΔn = 10mA ର ଅର୍ଥ କ’ଣ?

ଉ: IΔn ହେଉଛି ରେଟେଡ୍ ଅବଶିଷ୍ଟ ଅପରେଟିଂ କରେଣ୍ଟ୍ | 10mA ହେଉଛି ଏକ ଉଚ୍ଚ ସମ୍ବେଦନଶୀଳତା ମୂଲ୍ୟାୟନ: ଯେତେବେଳେ ଲିକେଜ୍ କରେଣ୍ଟ 10mA ରେ ପହଞ୍ଚେ, ଡିଭାଇସ୍ ଯାତ୍ରା କରେ, 30mA ସାଧାରଣ ଉଦ୍ଦେଶ୍ୟ ମୂଲ୍ୟାୟନ ଅପେକ୍ଷା ଦ୍ରୁତ ବ୍ୟକ୍ତିଗତ ସୁରକ୍ଷା ପ୍ରଦାନ କରିଥାଏ |

ପ୍ର: DABL-63 RCBO କ’ଣ?

ଉ: DABL-63 ହେଉଛି 1P + N ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ ଯାହାକି C · DADA ଇଲେକ୍ଟ୍ରିକ୍ - 40A, C- ବକ୍ର, 230V ~, 6kA ବ୍ରେକିଙ୍ଗ୍ କ୍ଷମତା ଏବଂ 10mA ଉଚ୍ଚ ସମ୍ବେଦନଶୀଳ ଲିକେଜ୍ ସୁରକ୍ଷା, ବାହ୍ୟ ଗ୍ରହଣ, ଘର ଉପକରଣ ଏବଂ ଗ୍ୟାରେଜ୍ / ବେସମେଣ୍ଟ୍ ଆଲୋକ ପାଇଁ |
