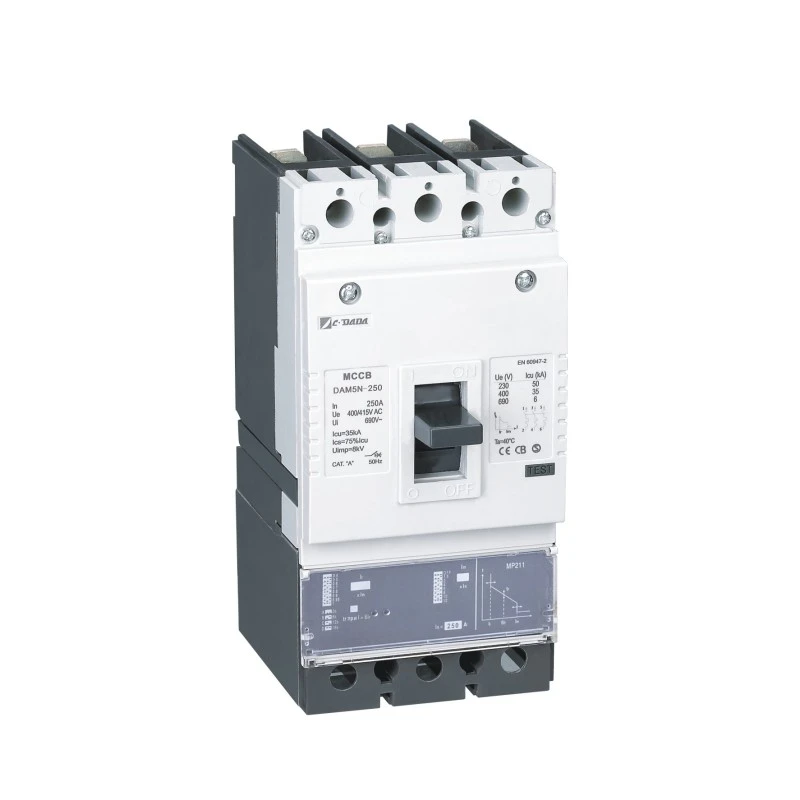

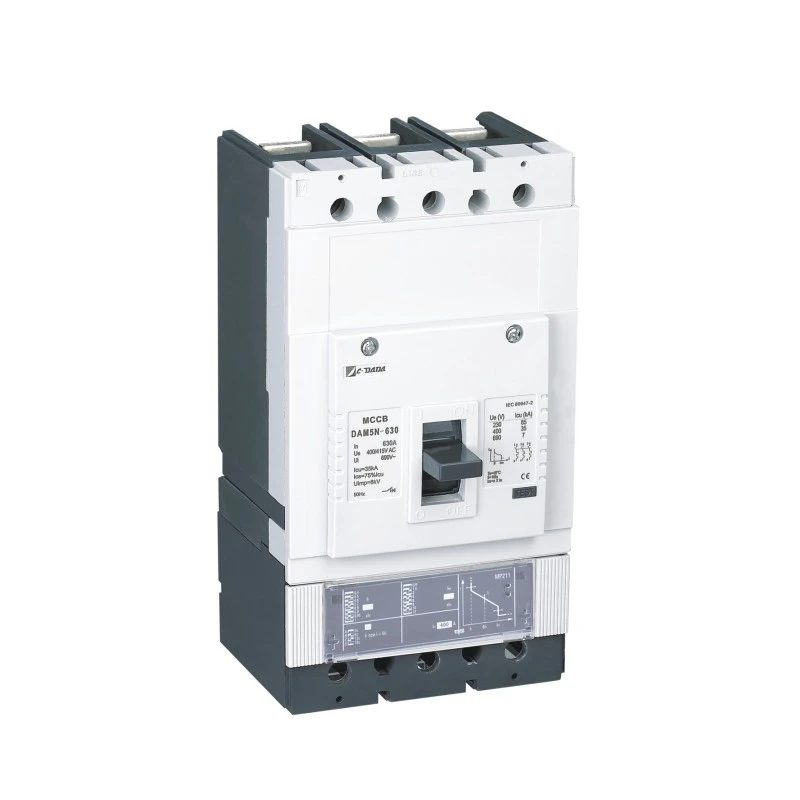

ଇଲେକ୍ଟ୍ରୋନିକ୍ ପ୍ରକାର ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ |

ସଠିକତା, ବୁଦ୍ଧି ଏବଂ ନିର୍ଭରଯୋଗ୍ୟତା ଆବଶ୍ୟକ କରୁଥିବା ଆଧୁନିକ ଶକ୍ତି ପ୍ରଣାଳୀ ପାଇଁ, ସାଂଘାଇ DADA ଇଲେକ୍ଟ୍ରିକ୍ CO।, LTD ଦ୍ୱାରା ଇଲେକ୍ଟ୍ରୋନିକ୍ ଟାଇପ୍ ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ | ଲୋ-ଭୋଲଟେଜ୍ ସୁରକ୍ଷା କ୍ଷେତ୍ରରେ ଏକ ନୂତନ ମାନକ ସ୍ଥିର କରେ | ପାରମ୍ପାରିକ ଥର୍ମାଲ୍-ଚୁମ୍ବକୀୟ ବ୍ରେକର୍ ପରି, ଏହି ବୁଦ୍ଧିମାନ MCCB ଏକ ମାଇକ୍ରୋପ୍ରୋସେସର୍-ଆଧାରିତ ଇଲେକ୍ଟ୍ରୋନିକ୍ ଟ୍ରିପ୍ ୟୁନିଟ୍ ବ୍ୟବହାର କରେ ଯାହା ଉଚ୍ଚ ସଠିକ୍, ପ୍ରୋଗ୍ରାମେବଲ୍ ଓଭରକ୍ରେଣ୍ଟ୍ ସୁରକ୍ଷା - ପରିବେଶର ତାପମାତ୍ରା ପରିବର୍ତ୍ତନକୁ ପ୍ରତିରୋଧ କରିଥାଏ |

40% ରୁ 100% ଇନ୍ (ଥର୍ମାଲ୍) ଏବଂ 1.5 × ରୁ 12 × ଇନ୍ (ଚୁମ୍ବକୀୟ) ସହିତ ନିୟନ୍ତ୍ରିତ ସେଟିଙ୍ଗ୍ ସହିତ, ଏହା ଡାଟା କେନ୍ଦ୍ର, ଶିଳ୍ପ କାରଖାନା, ଡାକ୍ତରଖାନା ଏବଂ ଅକ୍ଷୟ ଶକ୍ତି ପ୍ରଣାଳୀରେ ଜଟିଳ ସମନ୍ୱୟ ପାଇଁ ଅପୂର୍ବ ନମନୀୟତା ପ୍ରଦାନ କରେ | 400V / 415V ରେ 100A ରୁ 1600A ରେ ମୂଲ୍ୟାଙ୍କିତ, ଏହା କମ୍ପାକ୍ଟ ଡିଜାଇନ୍କୁ ଉନ୍ନତ କାର୍ଯ୍ୟକାରିତା ସହିତ ମିଶ୍ରଣ କରିଥାଏ - ଏବଂ ଚରମ ତ୍ରୁଟି ସମୟରେ ବିଫଳ-ନିରାପଦ ପ୍ରତ୍ୟକ୍ଷ ଯାତ୍ରା ଅନ୍ତର୍ଭୂକ୍ତ କରେ, ଯଦିଓ ଇଲେକ୍ଟ୍ରୋନିକ୍ସ ବିଫଳ ହୁଏ |

ମୁଖ୍ୟ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

ମଡେଲ୍: CDADA DAM2 / DE ସିରିଜ୍ (ଇଲେକ୍ଟ୍ରୋନିକ୍ ପ୍ରକାର ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍)

ପ୍ରକାର: ଇଲେକ୍ଟ୍ରୋନିକ୍ ମଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ |

ପୋଲଗୁଡିକ: 3P / 4P

ରେଟେଡ୍ ଭୋଲଟେଜ୍ (Ue): 400V / 415V AC |

ରେଟେଡ୍ କରେଣ୍ଟ୍ (ଇନ୍): 100A - 1600A |

ଟ୍ରିପ୍ ୟୁନିଟ୍: ମାଇକ୍ରୋପ୍ରୋସେସର୍-ଆଧାରିତ ଇଲେକ୍ଟ୍ରୋନିକ୍ ରିଲିଜ୍ |

ଥର୍ମାଲ୍ ଆଡଜଷ୍ଟମେଣ୍ଟ୍ (ଇର): 40% - 100% ଇନ୍ |

ଚୁମ୍ବକୀୟ ଆଡଜଷ୍ଟମେଣ୍ଟ (ଇମ୍): 1.5 × - 12 × ଇନ୍ |

ସୁବିଧା

★ ବ୍ୟାପକ ପରିସର: 100A ରୁ 1600A (AC)

★ କମ୍ପାକ୍ଟ ଡାଇମେନ୍ସନ୍ |

★ ନିୟନ୍ତ୍ରିତ ତାପଜ ସେଟିଂ (40-100%) ଇନ୍।

★ ନିୟନ୍ତ୍ରିତ ଚୁମ୍ବକୀୟ ସେଟିଂ (1.5-12 ସମୟ) ଇନ୍।

Trip ଟ୍ରିପ୍ ବଟନ୍ ବ୍ୟବସ୍ଥାକୁ ଠେଲିଦିଅ |

Main ମୁଖ୍ୟ ଏବଂ ଆର୍ସିଂ ସମ୍ପର୍କଗୁଡିକ ପୃଥକ କରନ୍ତୁ |

Accessories ଆନୁଷଙ୍ଗିକର ବ୍ୟାପକ ପରିସର |

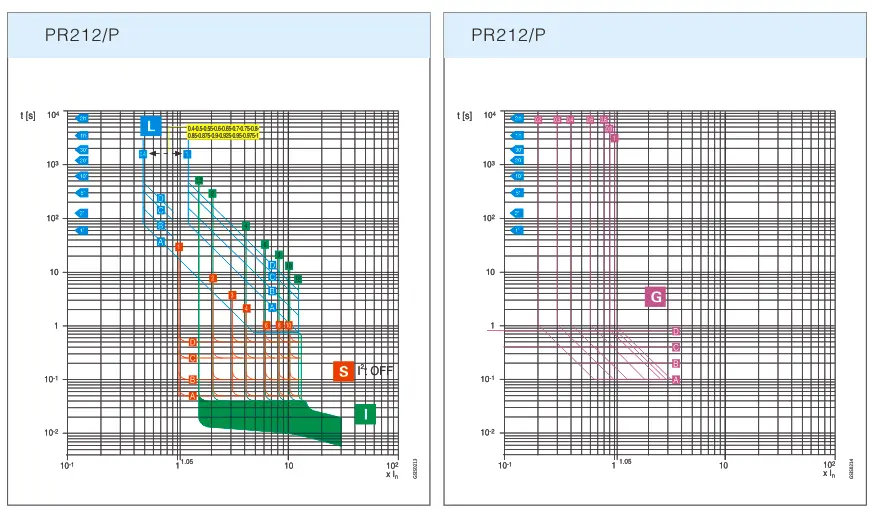

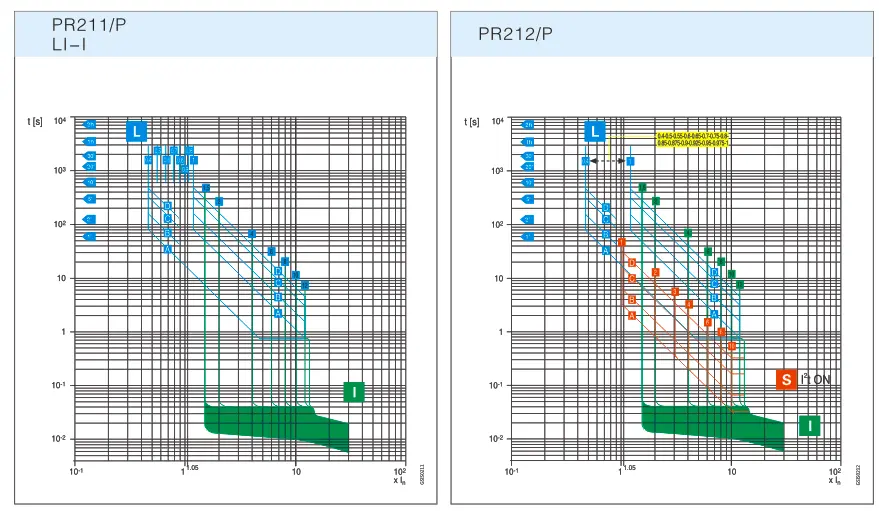

ଇଲେକ୍ଟ୍ରୋନିକ୍ ରିଲିଜ୍ ଚରିତ୍ରିକ ବକ୍ର |

ବ Elect ଦ୍ୟୁତିକ ପାରାମିଟରଗୁଡିକ |

ସାରଣୀ 1 PR211 ପ୍ରକାର |

S.No.

କାର୍ଯ୍ୟ

ସେଟିଂସମୂହ

ଟାଇପ୍ କରନ୍ତୁ |

PR211

PR211

PR211

PR211

ଫ୍ୟାକ୍ଟ୍ରୋ ପୁନ et ସେଟ୍ |

ପୋଲ

3P

3P

3P

3P

ମୂଲ୍ୟାୟନ (A)

250

400

800

1600

1

L

ଓଭରଲୋଡ୍ କରେଣ୍ଟ୍ ସେଟିଂ (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

1.0 ଇନ୍

2

ଓଭରଲୋଡ୍ କରେଣ୍ଟ୍ ସେଟିଂରେ ସମୟ ବିଳମ୍ବ |

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

ତତକ୍ଷଣାତ୍ ସାମ୍ପ୍ରତିକ ସେଟିଂ |

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 ଇନ୍

ସାରଣୀ 2 PR212 ପ୍ରକାର |

S.No.

କାର୍ଯ୍ୟ

ସେଟିଂସମୂହ

ଟାଇପ୍ କରନ୍ତୁ |

PR212

PR212

PR212

PR212

ଫ୍ୟାକ୍ଟ୍ରୋ ପୁନ et ସେଟ୍ |

ପୋଲ

3P

3P

3P

3P

ମୂଲ୍ୟାୟନ (A)

250

400/630

800

1600

1

L

ଓଭରଲୋଡ୍ କରେଣ୍ଟ୍ ସେଟିଂ (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

1.0 ଇନ୍

2

ଓଭରଲୋଡ୍ କରେଣ୍ଟ୍ ସେଟିଂରେ ସମୟ ବିଳମ୍ବ |

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

ସଂକ୍ଷିପ୍ତ - ସର୍କିଟ୍ ସାମ୍ପ୍ରତିକ ସେଟିଂ (A)

(1, 2, 3, 4, 6, 8, 10 ， OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

6 ଇନ୍

4

ସର୍ଟ ସର୍କିଟ୍ ସାମ୍ପ୍ରତିକ ସେଟିଂରେ ସମୟ ବିଳମ୍ବ |

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

ତତକ୍ଷଣାତ୍ ସାମ୍ପ୍ରତିକ ସେଟିଂ |

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 ଇନ୍

6

G

ଗ୍ରାଉଣ୍ଡ୍ ଫଲ୍ଟ କରେଣ୍ଟ୍ ସେଟିଂ (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

1.0 ଇନ୍

7

ଗ୍ରାଉଣ୍ଡ ଫଲ୍ଟ ସେଟିଂରେ ସମୟ ବିଳମ୍ବ |

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

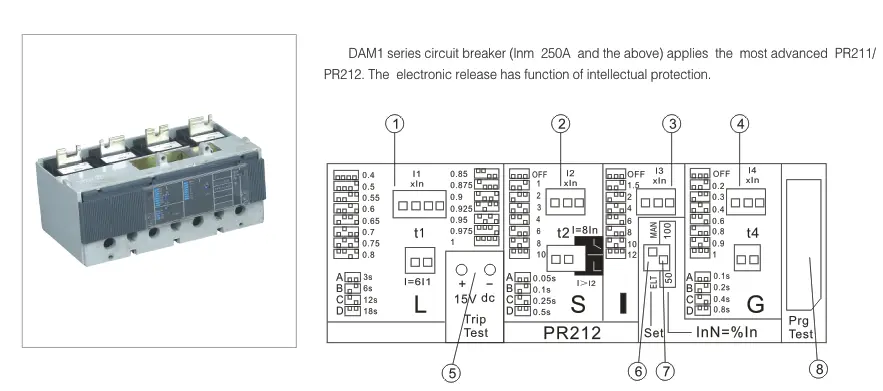

ଇଲେକ୍ଟ୍ରିକ୍ କିମ୍ବା ଇଲେକ୍ଟ୍ରୋନିକ୍ ପାରାମିଟର ସେଟ୍ ଚୟନ |

କାର୍ଯ୍ୟ SET (ସୁଇଚ୍ ELT / MAN)

9

ଶୂନ୍ୟ ଲାଇନର ଡିପ୍ ସୁଇଚ୍ ର ପାରାମିଟର ସେଟିଂ ପାଇଁ ବ୍ୟବହୃତ |

InN =% ଇନ୍, 50/100 ସୁଇଚ୍ କରନ୍ତୁ |

10

ସଂଯୋଗ ମାପ ଉପକରଣ ପାଇଁ ସକେଟ୍ |

ପ୍ୟାନେଲ୍ ସକେଟ୍ |

CDADA ଇଲେକ୍ଟ୍ରୋନିକ୍ MCCB କାହିଁକି ବାଛନ୍ତୁ?

★ ପ୍ରକୃତ ବୁଦ୍ଧିଜୀବୀ, କେବଳ ସ୍ୱୟଂଚାଳିତ ନୁହେଁ |
ମାଇକ୍ରୋପ୍ରୋସେସର୍ କ୍ରମାଗତ ଭାବରେ ସାମ୍ପ୍ରତିକ ତରଙ୍ଗଫର୍ମକୁ ବିଶ୍ଳେଷଣ କରେ, ସଠିକ୍ ଓଲଟା ସମୟ, ନିର୍ଦ୍ଦିଷ୍ଟ ସମୟ, ଏବଂ ତତକ୍ଷଣାତ୍ ସୁରକ୍ଷାକୁ ସକ୍ଷମ କରିଥାଏ - ଉତ୍ତାପ କିମ୍ବା ବାର୍ଦ୍ଧକ୍ୟ ହେତୁ କ dr ଣସି ଡ୍ରାଇଫ୍ ନଥାଏ |

★ ବିଫଳ-ନିରାପଦ ଡିଜାଇନ୍ |
ଯଦିଓ ଇଲେକ୍ଟ୍ରୋନିକ୍ ସର୍କିଟ୍ ବିଫଳ ହୁଏ, ଏକ ସିଧାସଳଖ ବ elect ଦ୍ୟୁତିକ ଚୁମ୍ବକୀୟ ଲ୍ୟାଚ୍ ଗୁରୁତର ସର୍ଟ ସର୍କିଟ୍ ସମୟରେ ବ୍ରେକର୍ ଯାତ୍ରାକୁ ସୁନିଶ୍ଚିତ କରେ - IEC 60947-2 ସୁରକ୍ଷା ଅନାବଶ୍ୟକ ଆବଶ୍ୟକତା ପୂରଣ କରେ |

★ ସର୍ବୋଚ୍ଚ ସମନ୍ୱୟ |
ଅଲ୍ଟ୍ରା-ୱାଇଡ୍ ଆଡଜଷ୍ଟମେଣ୍ଟ୍ ରେଞ୍ଜ (40–100% ଇର, 1.5–12 × ଇମ୍) ଅପଷ୍ଟ୍ରିମ୍ / ଡାଉନ୍ଷ୍ଟ୍ରିମ୍ ଡିଭାଇସ୍ ସହିତ ସଂପୂର୍ଣ୍ଣ ସମନ୍ୱୟକୁ ଅନୁମତି ଦେଇଥାଏ - ଆଉଟେଜ୍ ଜୋନ୍ କମ୍ କରି |

★ ଭବିଷ୍ୟତ-ପ୍ରୁଫ୍ ଭିତ୍ତିଭୂମି |
ବିଲଡିଂ ମ୍ୟାନେଜମେଣ୍ଟ ସିଷ୍ଟମ (ବିଏମ୍ଏସ୍) କିମ୍ବା ସ୍ମାର୍ଟ ଗ୍ରୀଡରେ ଏକୀକରଣ ପାଇଁ ବ communication କଳ୍ପିକ ଯୋଗାଯୋଗ ମଡ୍ୟୁଲ୍ (ମୋଡବସ୍ ଆରଟିୟୁ, ପ୍ରୋଫିବସ୍) ସହିତ ସୁସଙ୍ଗତ |

★ ବିଶ୍ୱ ଗୁଣବତ୍ତା, ପ୍ରତିଯୋଗୀ ମୂଲ୍ୟ |
ସାଂଘାଇରେ ISO 9001 ଅଧୀନରେ ଉତ୍ପାଦିତ, ଆନ୍ତର୍ଜାତୀୟ ପ୍ରମାଣପତ୍ର ସହିତ - ଏସୀୟ ମୂଲ୍ୟ ଦକ୍ଷତାରେ ୟୁରୋପୀୟ ସ୍ତରୀୟ କାର୍ଯ୍ୟଦକ୍ଷତା ପ୍ରଦାନ କରେ |

Product ଆମର ଉତ୍ପାଦର ବିକାଶ, ଉନ୍ନତି ଏବଂ କଷ୍ଟମାଇଜେସନ୍ ଉପରେ ଧ୍ୟାନ ଦେଇ 15 ଇଞ୍ଜିନିୟରଙ୍କର ଏକ ଉତ୍ସର୍ଗୀକୃତ ଦଳ ଅଛି |

ଆଦର୍ଶ ପ୍ରୟୋଗଗୁଡ଼ିକ |

ଡାଟା କେନ୍ଦ୍ରଗୁଡିକ: ସଠିକ୍ ଚୟନକାରୀ ଟ୍ରପିଂ ସହିତ କ୍ୟାସକେଡିଂ ବିଫଳତାକୁ ରୋକନ୍ତୁ |

ଡାକ୍ତରଖାନା: ଜୀବନ-ସମର୍ଥନ ପ୍ରଣାଳୀ ପାଇଁ ନିରବଚ୍ଛିନ୍ନ ଶକ୍ତି ନିଶ୍ଚିତ କରନ୍ତୁ |

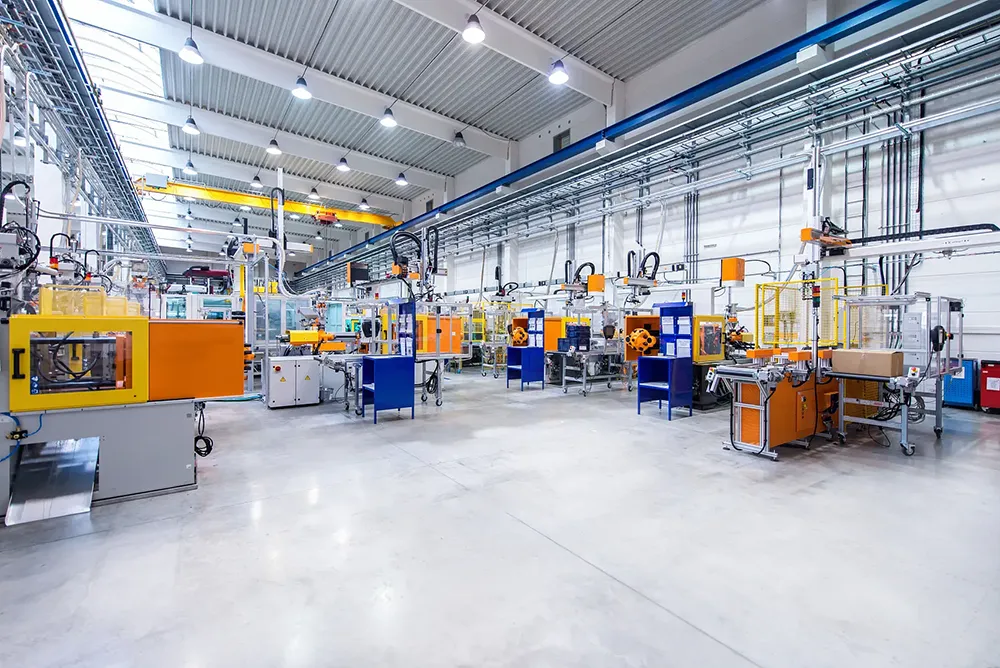

ଇଣ୍ଡଷ୍ଟ୍ରିଆଲ୍ ଅଟୋମେସନ୍: VFD, ସଫ୍ଟ ଷ୍ଟାର୍ଟର୍ ଏବଂ ରୋବୋଟିକ୍ସ ସହିତ ସମନ୍ୱୟ |

ସ olar ର / ପବନ ଫାର୍ମ: ପରିବର୍ତ୍ତନଶୀଳ ପି generation ଼ି ପ୍ରୋଫାଇଲ୍ ସହିତ ଖାପ ଖୁଆଇ |

ସ୍ମାର୍ଟ ବାଣିଜ୍ୟିକ ବିଲଡିଂ: ଅତିରିକ୍ତ ମିଟର ବିନା ଶକ୍ତି ମନିଟରିଂ ସକ୍ଷମ କରନ୍ତୁ |

ବାରମ୍ବାର ପଚରାଯାଉଥିବା ପ୍ରଶ୍ନଗୁଡିକ (FAQ)

Q1: ଏକ ଇଲେକ୍ଟ୍ରୋନିକ୍ MCCB କୁ ଥର୍ମାଲ୍-ଚୁମ୍ବକୀୟ ଠାରୁ ଭିନ୍ନ କଣ କରେ?

A1: ଇଲେକ୍ଟ୍ରୋନିକ୍ ଟାଇପ୍ ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ସ ଏକ ମାଇକ୍ରୋପ୍ରୋସେସର୍ ବ୍ୟବହାର କରେ ଏବଂ ଉଚ୍ଚ ସଠିକତା ସହିତ ଟ୍ରିପ୍ ଟ୍ରିଗର୍ ବିଶ୍ଳେଷଣ କରେ | ସେମାନେ ପରିବେଶର ତାପମାତ୍ରା ଦ୍ୱାରା ପ୍ରଭାବିତ ହୁଅନ୍ତି ନାହିଁ, ବ୍ୟାପକ ଆଡଜଷ୍ଟମେଣ୍ଟ୍ ରେଞ୍ଜ୍ ପ୍ରଦାନ କରନ୍ତି, ଏବଂ ଲୋଡ୍ ଡାଟା ଲଗିଂ ପ୍ରଦାନ କରିପାରନ୍ତି - ବିମେଟାଲ୍ / ସୋଲେନଏଡ୍-ଆଧାରିତ ତାପଜ-ଚୁମ୍ବକୀୟ ପ୍ରକାର ତୁଳନାରେ |

Q2: 4-ପୋଲ ସଂରଚନାରେ 1600A ଇଲେକ୍ଟ୍ରୋନିକ୍ MCCB ଉପଲବ୍ଧ କି?

A2: ହଁ - 250A ରୁ 1600A ପର୍ଯ୍ୟନ୍ତ ସମସ୍ତ CDADA ଇଲେକ୍ଟ୍ରୋନିକ୍ MCCB ଉଭୟ 3P ଏବଂ 4P ସଂସ୍କରଣରେ ଉପଲବ୍ଧ |

Q3: ସର୍ଟ ସର୍କିଟ ସମୟରେ ଇଲେକ୍ଟ୍ରୋନିକ୍ ଟ୍ରିପ୍ ୟୁନିଟ୍ ବିଫଳ ହେଲେ କ’ଣ ହେବ?

A3: ବ୍ରେକର୍ ଏକ ଯାନ୍ତ୍ରିକ ବ୍ୟାକଅପ୍ ଅନ୍ତର୍ଭୂକ୍ତ କରେ: ଅତ୍ୟଧିକ ତ୍ରୁଟି ସ୍ରୋତ ସମୟରେ (> 12 × ଇନ୍), ଏକ ଚୁମ୍ବକୀୟ ଲ୍ୟାଚ୍ ସିଧାସଳଖ ଖୋଲିବାକୁ ଟ୍ରିଗର କରିଥାଏ - ଅଫଲାଇନରେ ଇଲେକ୍ଟ୍ରୋନିକ୍ସ ସହିତ ମଧ୍ୟ ସୁରକ୍ଷା ସୁନିଶ୍ଚିତ କରେ |

Q4: ମୁଁ ରିଅଲ୍-ଟାଇମ୍ ସାମ୍ପ୍ରତିକ ମୂଲ୍ୟ ଉପରେ ନଜର ରଖି ପାରିବି କି?

A4: ହଁ - ଇଲେକ୍ଟ୍ରୋନିକ୍ ଟ୍ରିପ୍ ୟୁନିଟ୍ ମନୋନୀତ ସମୟ ୱିଣ୍ଡୋ (ଯଥା, 24 ଘଣ୍ଟା) ଉପରେ ତତକ୍ଷଣାତ୍, ସର୍ବାଧିକ, ମିନିଟ୍, ଏବଂ ହାରାହାରି କରେଣ୍ଟ୍ ପ୍ରଦର୍ଶନ କରେ, ଶକ୍ତି ପରିଚାଳନା ପାଇଁ ଉପଯୋଗୀ |

Q5: ଅନ୍ୟ ବୁଦ୍ଧିମାନ MCCB ବ୍ରାଣ୍ଡ ଅପେକ୍ଷା CDADA କାହିଁକି ବାଛିବେ?

A5: CDADA ପ୍ରଦାନ କରେ:

● ପ୍ରକୃତ ଦ୍ୱ ual ତ-ପରିସର ଆଡଜଷ୍ଟେବିଲିଟି (ଅନେକ ପ୍ରତିଯୋଗୀ Im କୁ ≤10 × ପର୍ଯ୍ୟନ୍ତ ସୀମିତ କରନ୍ତି)

● ବିଫଳ-ସୁରକ୍ଷିତ ଯାନ୍ତ୍ରିକ ବ୍ୟାକଅପ୍ (ସମସ୍ତ “ବ electronic ଦ୍ୟୁତିକ” MCCB ର ଏହା ନାହିଁ)

● କମ୍ପାକ୍ଟ ସାଇଜ୍ - ପରିବର୍ତ୍ତନ ବିନା ପୁରୁଣା ପ୍ୟାନେଲଗୁଡିକ ଫିଟ୍ କରେ |

ବିଶ୍ୱସ୍ତରୀୟ ସାର୍ଟିଫିକେଟ୍ ପୋର୍ଟଫୋଲିଓ (ASTA, KEMA, CE)

ଇଂରାଜୀରେ ବ technical ଷୟିକ ସମର୍ଥନ ସହିତ OEM- ଅନୁକୂଳ ମୂଲ୍ୟ |
