A 125 15KA କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର୍ |ବ electrical ଦୁତିକ ପ୍ରଣାଳୀ ପାଇଁ ଡିଜାଇନ୍ ହୋଇଛି ଯାହା ଉଭୟ ଉଚ୍ଚ କରେଣ୍ଟ କ୍ଷମତା ଏବଂ ନିର୍ଭରଯୋଗ୍ୟ ସର୍ଟ ସର୍କିଟ ସୁରକ୍ଷା ଆବଶ୍ୟକ କରେ | ପାରମ୍ପରିକ ନିମ୍ନ ମାନର MCBs ପରି, ଏକ 125A ଉଚ୍ଚ-ଭାଙ୍ଗିବା କ୍ଷମତା ଉପକରଣ ବଣ୍ଟନ ପ୍ରୟୋଗଗୁଡ଼ିକର ଆବଶ୍ୟକତାକୁ ସମାଧାନ କରିପାରିବ ଯେଉଁଠାରେ ତ୍ରୁଟି ପ୍ରବାହ ଯଥେଷ୍ଟ ଅଧିକ ହୋଇପାରେ | ଏକ 125 15KA MCB କିପରି କାର୍ଯ୍ୟ କରେ, ଏହାର ମୁଖ୍ୟ ନିର୍ଦ୍ଦିଷ୍ଟତା କ’ଣ, ଏହାକୁ କେଉଁଠାରେ ବ୍ୟବହାର କରାଯାଇପାରିବ, ଏହାକୁ କିପରି ସଠିକ୍ ଭାବରେ ଚୟନ ଏବଂ ସଂସ୍ଥାପନ କରାଯିବ ଏବଂ ଅର୍ଡର ଦେବା ପୂର୍ବରୁ କେଉଁ କ୍ରୟକାରୀ ଦଳ ପରୀକ୍ଷା କରିବା ଉଚିତ୍ ଏହି ଆର୍ଟିକିଲ୍ ବ୍ୟାଖ୍ୟା କରେ | ଏହା ଥର୍ମାଲ୍-ଚୁମ୍ବକୀୟ ସୁରକ୍ଷା, କରେଣ୍ଟ-ସୀମିତ ଡିଜାଇନ୍, ବୃହତ କେବୁଲ୍ ଟର୍ମିନାଲ୍ ଏବଂ 15kA ଭାଙ୍ଗିବା କ୍ଷମତା ସହିତ ସାଂଘାଇ DaDa ଇଲେକ୍ଟ୍ରିକ୍ କୋ।, ଲିମିଟେଡ୍ ରୁ DAB7-125 ସିରିଜର ବ୍ୟବହାରିକ ଡିଜାଇନ୍ ବ features ଶିଷ୍ଟ୍ୟଗୁଡିକ ମଧ୍ୟ ଅନୁସନ୍ଧାନ କରେ |
ସୂଚୀପତ୍ର
- 125 15KA କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର୍ କ’ଣ?
- 125A ଏବଂ 15KA କାହିଁକି ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ?
- ସୁରକ୍ଷା ମେକାନିଜିମ୍ କିପରି କାମ କରେ?
- କେଉଁ ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ ବ୍ୟବହାରିକ କାର୍ଯ୍ୟଦକ୍ଷତାକୁ ଉନ୍ନତ କରିଥାଏ?
- 125 15KA MCB କୁ କେଉଁଠାରେ ବ୍ୟବହାର କରାଯାଇପାରିବ?
- ପରୀକ୍ଷା ପାଇଁ ମୁଖ୍ୟ ନିର୍ଦ୍ଦିଷ୍ଟତା |
- କିପରି ସଠିକ୍ ବିନ୍ୟାସ ଚୟନ କରିବେ |
- ସ୍ଥାପନ ଏବଂ ରକ୍ଷଣାବେକ୍ଷଣ ଚିନ୍ତାଧାରା |
- ସାଧାରଣ ସମସ୍ୟା ଏବଂ କ୍ରୟ ଚିନ୍ତା |
- କାହିଁକି ସାଂଘାଇ ଡାଡା ଇଲେକ୍ଟ୍ରିକ୍ କୋ, ଲିମିଟେଡ୍?
- ବାରମ୍ବାର ପଚରାଯାଉଥିବା ପ୍ରଶ୍ନ |
- ଅନ୍ତିମ ବିଚାର

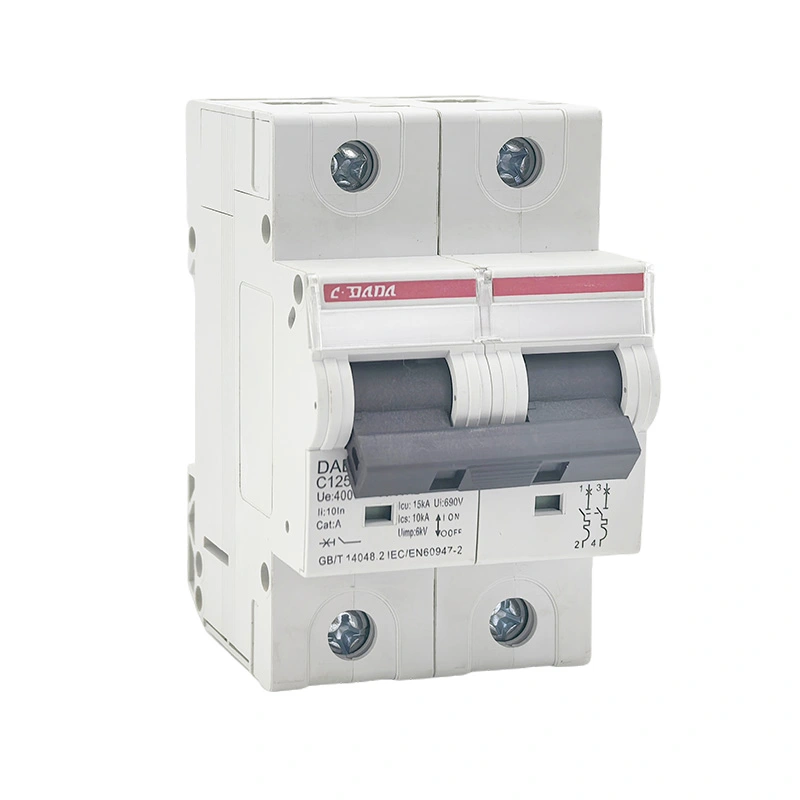

125 15KA କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର୍ କ’ଣ?
ଏକ 125 15KA କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର୍ ହେଉଛି ଏକ ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ ପ୍ରତିରକ୍ଷା ଉପକରଣ ଯାହାକି ଅସ୍ୱାଭାବିକ ସାମ୍ପ୍ରତିକ ପରିସ୍ଥିତି ଘଟିଲେ ବ electrical ଦୁତିକ ସର୍କିଟ୍କୁ ବାଧା ଦେବା ପାଇଁ ପରିକଳ୍ପିତ | ଉତ୍ପାଦ ପଦବୀରେ, “125” ସାଧାରଣତ 125 125A ପର୍ଯ୍ୟନ୍ତ ଏକ ରେଟେଡ୍ କରେଣ୍ଟକୁ ଚିହ୍ନଟ କରିଥାଏ, ଯେତେବେଳେ କି “15KA” ପ୍ରଯୁଜ୍ୟ ପରୀକ୍ଷଣ ଅବସ୍ଥା ଏବଂ ମାନକ ଅନୁଯାୟୀ 15kA ସର୍ଟ ସର୍କିଟ ଭାଙ୍ଗିବା କ୍ଷମତାକୁ ସୂଚିତ କରେ |
ଏହି ଦୁଇଟି ସଂଖ୍ୟା ବିଭିନ୍ନ ବ electrical ଦୁତିକ ଗୁଣ ବର୍ଣ୍ଣନା କରେ | 125A ରେଟିଂ ସାମ୍ପ୍ରତିକ ବ୍ରେକର୍ ନିର୍ଦ୍ଦିଷ୍ଟ ଅପରେଟିଂ ଅବସ୍ଥାରେ ବହନ କରିବାକୁ ଡିଜାଇନ୍ ହୋଇଛି | 15kA ଚିତ୍ର ଆଶାକର୍ମୀ ସର୍ଟ ସର୍କିଟ୍ କରେଣ୍ଟର ସ୍ତର ସହିତ ଜଡିତ ଯାହା ବ୍ରେକର୍ ନିର୍ଦ୍ଦିଷ୍ଟ ଅବସ୍ଥାରେ ନିରାପଦରେ ବାଧା ଦେଇପାରେ |
ଇଞ୍ଜିନିୟର୍ମାନେ ସର୍କିଟ ବ୍ରେକର୍ ତୁଳନା କଲେ ଏହି ପାର୍ଥକ୍ୟ ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ | ଏକ ଉଚ୍ଚ ରେଟେଡ୍ କରେଣ୍ଟ୍ ସ୍ୱୟଂଚାଳିତ ଭାବରେ ଏକ ଉଚ୍ଚ ସର୍ଟ ସର୍କିଟ ଭାଙ୍ଗିବା କ୍ଷମତାର ଅର୍ଥ ନୁହେଁ | ସଂସ୍ଥାର ବ electrical ଦୁତିକ ବ characteristics ଶିଷ୍ଟ୍ୟ ବିରୁଦ୍ଧରେ ଉଭୟ ମୂଲ୍ୟକୁ ମୂଲ୍ୟାଙ୍କନ କରାଯିବା ଆବଶ୍ୟକ |
ଶିଳ୍ପ ଏବଂ ବାଣିଜ୍ୟିକ ଶକ୍ତି ବଣ୍ଟନ ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ ସାଂଘାଇ DaDa Electric Co, Ltd. ରୁ DAB7-125 ସିରିଜ୍ ବିକଶିତ | ଏହାର ପ୍ରକାଶିତ ଉତ୍ପାଦ ସୂଚନା ଏକ 125A ସର୍ବାଧିକ ରେଟେଡ୍ କରେଣ୍ଟ୍ ଏବଂ 15kA ସହିତ ଉଚ୍ଚ ବ୍ରେକିଙ୍ଗ୍ କ୍ଷମତା ବିକଳ୍ପଗୁଡ଼ିକୁ ଚିହ୍ନଟ କରେ | ଉତ୍ପାଦକ ତାପଜ-ଚୁମ୍ବକୀୟ ସୁରକ୍ଷା ଏବଂ ଏକ ସାମ୍ପ୍ରତିକ ସୀମିତ ଡିଜାଇନ୍ ମଧ୍ୟ ନିର୍ଦ୍ଦିଷ୍ଟ କରେ |
125A ଏବଂ 15KA କାହିଁକି ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ?
ବ Elect ଦୁତିକ ବିତରଣ ପ୍ରଣାଳୀରେ ଯଥେଷ୍ଟ ତ୍ରୁଟି ଶକ୍ତି ରହିପାରେ, ବିଶେଷତ transform ଟ୍ରାନ୍ସଫର୍ମର, ବିତରଣ ବୋର୍ଡ, ଶିଳ୍ପ ଯନ୍ତ୍ର ଏବଂ ବୃହତ ଶକ୍ତି ଭାର | ଯଦି ଏକ ପ୍ରତିରକ୍ଷା ଉପକରଣ ଏହାର ନିର୍ଦ୍ଦିଷ୍ଟ ବାଧା କ୍ଷମତାଠାରୁ ଅଧିକ ତ୍ରୁଟିର ସଂସ୍ପର୍ଶରେ ଆସିଥାଏ, ଏହାର ପରିଣାମ ଉପକରଣର କ୍ଷତି, ଅତ୍ୟଧିକ ତୀର ଏବଂ ଗୁରୁତର ସୁରକ୍ଷା ବିପଦକୁ ଅନ୍ତର୍ଭୁକ୍ତ କରିପାରେ |
ଏକ 15kA ଭାଙ୍ଗିବା କ୍ଷମତା ଅନେକ ମାନକ ନିମ୍ନ-ଭାଙ୍ଗିବା କ୍ଷମତା MCB ଅପେକ୍ଷା ଅଧିକ ବାଧା ମାର୍ଜିନ ପ୍ରଦାନ କରେ | ପ୍ରକୃତ ଉପଯୁକ୍ତତା, ତଥାପି, ସ୍ଥାପନ ପଏଣ୍ଟରେ ଥିବା ଆଶାକର୍ମୀ ସର୍ଟ ସର୍କିଟ୍ କରେଣ୍ଟ ଏବଂ ପ୍ରଯୁଜ୍ୟ ବ electrical ଦୁତିକ ମାନାଙ୍କ ଆବଶ୍ୟକତା ଉପରେ ନିର୍ଭର କରେ |
| ପାରାମିଟର | ଏହା କ’ଣ ସୂଚାଏ | | ଏହା କାହିଁକି ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ | |
|---|---|---|
| 125A | ରେଟେଡ୍ କରେଣ୍ଟ୍ | ବ୍ରେକରର ସାଧାରଣ କରେଣ୍ଟ-ବହନ ପରିସର ନିର୍ଣ୍ଣୟ କରେ | |
| 15kA | ଉଚ୍ଚ ସର୍ଟ ସର୍କିଟ ବାଧା କ୍ଷମତା | | ବ୍ରେକର୍ ନିର୍ଦ୍ଦିଷ୍ଟ ଉଚ୍ଚ ତ୍ରୁଟି ସ୍ରୋତକୁ ବାଧା ଦେବାରେ ସାହାଯ୍ୟ କରେ | |
| ତାପଜ ଯାତ୍ରା | ଓଭରଲୋଡ୍ ସୁରକ୍ଷା | | ସ୍ଥାୟୀ ଅତ୍ୟଧିକ ପରିସ୍ଥିତିର ପ୍ରତିକ୍ରିୟା | |
| ଚୁମ୍ବକୀୟ ଯାତ୍ରା | ସର୍ଟ ସର୍କିଟ ସୁରକ୍ଷା | | ଗୁରୁତର ତ୍ରୁଟି ଅବସ୍ଥାରେ ଦ୍ରୁତ କାର୍ଯ୍ୟ ପ୍ରଦାନ କରିଥାଏ | |
| ସାମ୍ପ୍ରତିକ ସୀମିତତା | | ତ୍ରୁଟି ଶକ୍ତି ହ୍ରାସ | | ଡାଉନ୍ଷ୍ଟ୍ରିମ୍ ଉପକରଣରେ ରଖାଯାଇଥିବା ଚାପକୁ ସୀମିତ କରିବାରେ ସାହାଯ୍ୟ କରିପାରିବ | |
ଏକ ବଣ୍ଟନ ପ୍ରଣାଳୀ ଡିଜାଇନ୍ କରିବାବେଳେ, ବ୍ରେକର୍ କେବଳ ସାମ୍ପ୍ରତିକ ରେଟିଂ ଅପେକ୍ଷା ପ୍ରକୃତ ଲୋଡ୍ ଗଣନା, କଣ୍ଡକ୍ଟର ରେଟିଂ, ଫଲ୍ଟ-କରେଣ୍ଟ୍ ଗଣନା, ଭୋଲଟେଜ୍, ଫ୍ରିକ୍ୱେନ୍ସି, ପୋଲ୍ ବିନ୍ୟାସକରଣ ଏବଂ ସମନ୍ୱୟ ଆବଶ୍ୟକତାଗୁଡ଼ିକରୁ ଚୟନ କରାଯିବା ଉଚିତ |
ସୁରକ୍ଷା ମେକାନିଜିମ୍ କିପରି କାମ କରେ?
ଏକ ଆଧୁନିକ MCB ସାଧାରଣତ two ଦୁଇଟି ପ୍ରାଥମିକ ଟ୍ରିପିଂ ନୀତିକୁ ଏକତ୍ର କରିଥାଏ: ତାପଜ ସୁରକ୍ଷା ଏବଂ ଚୁମ୍ବକୀୟ ସୁରକ୍ଷା | ଦୁଇଟି ଯନ୍ତ୍ରକ different ଶଳ ବିଭିନ୍ନ ପ୍ରକାରର ଅତ୍ୟଧିକ ଘଟଣାକୁ ସମାଧାନ କରେ |
ଥର୍ମାଲ୍ ସୁରକ୍ଷା ଓଭରଲୋଡ୍ ଅବସ୍ଥାକୁ ପ୍ରତିକ୍ରିୟା କରେ ଯାହା ସମୟ ସହିତ ରହିଥାଏ | ଯେତେବେଳେ କରେଣ୍ଟ୍ ଉଦ୍ଦିଷ୍ଟ ଅପରେଟିଂ ସ୍ତର ଅତିକ୍ରମ କରେ, ଉତ୍ତାପ ଥର୍ମାଲ୍ ଉପାଦାନକୁ ଚଲାଇବା ଏବଂ ସର୍କିଟ ଖୋଲିବା |
ଚୁମ୍ବକୀୟ ସୁରକ୍ଷା ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ ତ୍ରୁଟି ଅବସ୍ଥା ପାଇଁ ଉଦ୍ଦିଷ୍ଟ | ଏକ ଶକ୍ତ ଚୁମ୍ବକୀୟ ପ୍ରତିକ୍ରିୟା ଯେତେବେଳେ ଏକ ସର୍ଟ ସର୍କିଟ ହୁଏ ସେତେବେଳେ ଯାତ୍ରା ଯନ୍ତ୍ରକୁ ଶୀଘ୍ର ସକ୍ରିୟ କରିପାରେ |
ଯେତେବେଳେ ତ୍ରୁଟି ବାଧା ସମୟରେ ସମ୍ପର୍କ ପୃଥକ ହୁଏ, ଏକ ବ electrical ଦୁତିକ ଆର୍କ ସୃଷ୍ଟି ହୋଇପାରେ | ଆଭ୍ୟନ୍ତରୀଣ ଆର୍କ-ମ୍ୟାନେଜମେଣ୍ଟ ସଂରଚନା ବାଧା ସମୟରେ ଆର୍କକୁ ନିୟନ୍ତ୍ରଣ ଏବଂ ଲିଭାଇବାରେ ସାହାଯ୍ୟ କରେ |
ସାମ୍ପ୍ରତିକ-ସୀମିତ ନିର୍ମାଣ ଏକ ସର୍ଟ ସର୍କିଟ ଇଭେଣ୍ଟ ସମୟରେ ସର୍କିଟ ଦେଇ ଯିବା ପାଇଁ ଅନୁମତି ପ୍ରାପ୍ତ ଶକ୍ତି ହ୍ରାସ କରିପାରିବ, ସଂଯୁକ୍ତ ଉପାଦାନଗୁଡ଼ିକ ଉପରେ ଚାପ ହ୍ରାସ କରିବାରେ ସାହାଯ୍ୟ କରିବ |
DAB7-125 ଉତ୍ପାଦ ସୂଚନା ଏକ ଥର୍ମାଲ୍ ଏବଂ ଚୁମ୍ବକୀୟ ଟ୍ରିପ୍ ଫଙ୍କସନ୍, ଏକ ଟ୍ରିପ୍ ଫ୍ରି ମେକାନିଜିମ୍ ଏବଂ ଏକ ସାମ୍ପ୍ରତିକ ସୀମିତ ଡିଜାଇନ୍ ବର୍ଣ୍ଣନା କରେ | ଏହି ବ features ଶିଷ୍ଟ୍ୟଗୁଡିକ ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ ବିଶେଷ ଭାବରେ ପ୍ରଯୁଜ୍ୟ ଯେଉଁଠାରେ ପ୍ରତିରକ୍ଷା ଉପକରଣ ଉଭୟ ଲମ୍ୱା ଓଭରଲୋଡ୍ ଏବଂ ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ ତ୍ରୁଟି ଉପରେ କ୍ରମାଗତ ଭାବରେ ପ୍ରତିକ୍ରିୟା କରିବା ଆବଶ୍ୟକ |
କେଉଁ ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ ବ୍ୟବହାରିକ କାର୍ଯ୍ୟଦକ୍ଷତାକୁ ଉନ୍ନତ କରିଥାଏ?
ବ head ଦୁତିକ ସୁରକ୍ଷା ଉପକରଣ କେବଳ ଏହାର ହେଡଲାଇନ୍ ସାମ୍ପ୍ରତିକ ମୂଲ୍ୟାୟନ ଦ୍ୱାରା ମୂଲ୍ୟାଙ୍କନ କରାଯାଏ ନାହିଁ | ଯାନ୍ତ୍ରିକ ନିର୍ମାଣ, ଟର୍ମିନାଲ୍ ଡିଜାଇନ୍, ଯୋଗାଯୋଗ ସାମଗ୍ରୀ, ମାଉଣ୍ଟିଂ ପଦ୍ଧତି ଏବଂ ଆଭ୍ୟନ୍ତରୀଣ ଆର୍କ-ନିୟନ୍ତ୍ରଣ ବ୍ୟବସ୍ଥା ସବୁ ବ୍ୟବହାରିକ ଉପଯୋଗିତା ଉପରେ ପ୍ରଭାବ ପକାଇପାରେ |
- ଉଚ୍ଚ ଭାଙ୍ଗିବା କ୍ଷମତା:ଏକ 15kA ସ୍ପେସିଫିକେସନ୍ ଅନେକ ପାରମ୍ପାରିକ ଲୋ-ବ୍ରେକିଙ୍ଗ୍ କ୍ଷମତା MCB ଅପେକ୍ଷା ଏକ ଉଚ୍ଚ ସର୍ଟ ସର୍କିଟ୍ ବାଧା କ୍ଷମତା ପ୍ରଦାନ କରିଥାଏ |
- ବଡ଼ କେବୁଲ ଟର୍ମିନାଲ୍:ନିର୍ମାତାଙ୍କ ପ୍ରକାଶିତ ସୂଚନା ଅନୁଯାୟୀ DAB7-125 ସିରିଜ୍ ତମ୍ବା ଏବଂ ଆଲୁମିନିୟମ୍ କଣ୍ଡକ୍ଟର ପାଇଁ 35 ମିମି ପର୍ଯ୍ୟନ୍ତ ବଡ଼ ଟର୍ମିନାଲ୍ ସହିତ ଡିଜାଇନ୍ ହୋଇଛି |
- ଯାତ୍ରା ମୁକ୍ତ ଯନ୍ତ୍ର:ଅପରେଟିଂ ମେକାନିଜିମ୍ ON ସ୍ଥିତିରେ ରହିଲେ ମଧ୍ୟ ବ୍ରେକର୍ ଏହାର ପ୍ରତିରକ୍ଷା କାର୍ଯ୍ୟକୁ ବଜାୟ ରଖିପାରେ |
- ସକରାତ୍ମକ ଯୋଗାଯୋଗ ସୂଚକ:ଯୋଗାଯୋଗ ସ୍ଥିତିର ଏକ ସ୍ପଷ୍ଟ ସୂଚକ ଯାଞ୍ଚ ଏବଂ ରକ୍ଷଣାବେକ୍ଷଣକୁ ସହଜ କରିପାରେ |
- ତାପଜ-ଚୁମ୍ବକୀୟ କାର୍ଯ୍ୟ:ସପ୍ଲିମେଣ୍ଟାରୀ ଟ୍ରିପ୍ ମେକାନିଜିମ୍ ମାଧ୍ୟମରେ ବିଭିନ୍ନ ଅତ୍ୟଧିକ ପରିସ୍ଥିତିକୁ ସମାଧାନ କରାଯାଇପାରିବ |
- DIN- ରେଳ ସ୍ଥାପନ:ମଡ୍ୟୁଲାର୍ ମାଉଣ୍ଟିଂ ସୁସଙ୍ଗତ ବଣ୍ଟନ ଉପକରଣ ମଧ୍ୟରେ ସ୍ଥାପନକୁ ସରଳ କରିଥାଏ |
- ଅଗ୍ନି-ପ୍ରତିରୋଧକ ଏନକ୍ଲୋଜର:ପ୍ରକାଶିତ DAB7-125 ସୂଚନା ଏକ PA66 ଫ୍ଲେମ୍-ରିଟାର୍ଡାଣ୍ଟ ହାଉସିଂ ସାମଗ୍ରୀ ନିର୍ଦ୍ଦିଷ୍ଟ କରେ |
ବିତରକ ଏବଂ ସିଷ୍ଟମ ଇଣ୍ଟିଗ୍ରେଟର ପାଇଁ ଏହି ବିବରଣୀଗୁଡିକ ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ କାରଣ ସ୍ଥାପନ ଦକ୍ଷତା ଏବଂ ସେବା ଯୋଗ୍ୟତା କେବଳ ପ୍ରାରମ୍ଭିକ କ୍ରୟ ମୂଲ୍ୟ ନୁହେଁ, ମୋଟ ଅପରେଟିଂ ଅଭିଜ୍ଞତାକୁ ପ୍ରଭାବିତ କରିପାରିବ |
125 15KA MCB କୁ କେଉଁଠାରେ ବ୍ୟବହାର କରାଯାଇପାରିବ?
ବ 125 ଦୁତିକ ବିତରଣ ପ୍ରଣାଳୀ ପାଇଁ ଏକ 125A ଉଚ୍ଚ-ଭାଙ୍ଗିବା କ୍ଷମତା MCB କୁ ବିଚାର କରାଯାଇପାରେ ଯେଉଁଠାରେ ସର୍କିଟ୍ କରେଣ୍ଟ ଏବଂ ତ୍ରୁଟି ସ୍ତର ଉପକରଣର ନିର୍ଦ୍ଦିଷ୍ଟ ଅପରେଟିଂ ପରିସର ମଧ୍ୟରେ ଥାଏ | ସାଧାରଣ ପ୍ରୟୋଗ ପରିବେଶରେ ଶିଳ୍ପ ସୁବିଧା, ବାଣିଜ୍ୟିକ କୋଠା, ଯନ୍ତ୍ରପାତି ବଣ୍ଟନ ପ୍ୟାନେଲ୍ ଏବଂ ଅନ୍ୟାନ୍ୟ ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ ସର୍କିଟ୍ ଅନ୍ତର୍ଭୁକ୍ତ ହୋଇପାରେ |
| ଆବେଦନ | ସାଧାରଣ ଆବଶ୍ୟକତା | | ସମ୍ଭାବ୍ୟ ଲାଭ |
|---|---|---|
| ଶିଳ୍ପ ବଣ୍ଟନ | | ଅଧିକ ସାମ୍ପ୍ରତିକ ଭାର ଏବଂ ତ୍ରୁଟି ଅବସ୍ଥା ଆବଶ୍ୟକ | | ସର୍ଟ ସର୍କିଟ ସୁରକ୍ଷା ସହିତ ଉଚ୍ଚ କରେଣ୍ଟ କ୍ଷମତା | |
| ବାଣିଜ୍ୟିକ ଭବନ | | ନିର୍ଭରଯୋଗ୍ୟ ବଣ୍ଟନ ସୁରକ୍ଷା | | ବଣ୍ଟନ ସର୍କିଟ୍ ପାଇଁ କମ୍ପାକ୍ଟ ମଡ୍ୟୁଲାର୍ ସୁରକ୍ଷା | |
| ଯନ୍ତ୍ର ପ୍ରଣାଳୀ | | ବ electrical ଦ୍ୟୁତିକ ଉପକରଣ ଏବଂ ଫିଡର୍ ପାଇଁ ସୁରକ୍ଷା | | ଥର୍ମାଲ୍ ଏବଂ ଚୁମ୍ବକୀୟ ଅତ୍ୟଧିକ ପ୍ରତିକ୍ରିୟା | |
| ବଣ୍ଟନ ପ୍ୟାନେଲଗୁଡିକ | | ସ୍ପେସ୍-ଦକ୍ଷ ପ୍ରତିରକ୍ଷା ଉପକରଣଗୁଡ଼ିକ | | DIN- ରେଳ ସ୍ଥାପନ ଏବଂ ମଡ୍ୟୁଲାର୍ ନିର୍ମାଣ | |
| ଶକ୍ତି-ଯନ୍ତ୍ରପାତି | | ଉଚ୍ଚ ସର୍କିଟ୍ କରେଣ୍ଟ୍ | | ମନୋନୀତ ମଡେଲ ଉପରେ ନିର୍ଭର କରି 125A ରେଟେଡ୍-କରେଣ୍ଟ୍ ବିନ୍ୟାସକରଣ | |
ସଂପୂର୍ଣ୍ଣ ବ electrical ଦ୍ୟୁତିକ ଡିଜାଇନ୍ ବିରୁଦ୍ଧରେ ଆବେଦନ ଯୋଗ୍ୟତା ସର୍ବଦା ନିଶ୍ଚିତ ହେବା ଆବଶ୍ୟକ | ଭୋଲ୍ଟେଜ୍, ଫ୍ରିକ୍ୱେନ୍ସି, ଆଶାକର୍ମୀ ତ୍ରୁଟି କରେଣ୍ଟ, କଣ୍ଡକ୍ଟର ଆକାର, ପରିବେଶ ତାପମାତ୍ରା, ପୋଲ ବିନ୍ୟାସ ଏବଂ ପ୍ରଯୁଜ୍ୟ ସ୍ଥାପନ ନିୟମ ଉପଯୁକ୍ତ ବ୍ରେକର୍ ଚୟନକୁ ପରିବର୍ତ୍ତନ କରିପାରିବ |
ପରୀକ୍ଷା ପାଇଁ ମୁଖ୍ୟ ନିର୍ଦ୍ଦିଷ୍ଟତା |
କ୍ରେତାମାନେ ପ୍ରାୟତ ““ 125A ”ଏବଂ“ 15kA ”ଉପରେ ଧ୍ୟାନ ଦିଅନ୍ତି କାରଣ ସେମାନେ ବୁ to ିବା ସହଜ | ତଥାପି, ବୃତ୍ତିଗତ କ୍ରୟ ଏକ ବ୍ୟାପକ ସ୍ପେସିଫିକେସନ୍ ସମୀକ୍ଷା ଆବଶ୍ୟକ କରେ |
| ନିର୍ଦ୍ଦିଷ୍ଟକରଣ | ପ୍ରଶ୍ନ କ୍ରୟ |
|---|---|
| ରେଟେଡ୍ କରେଣ୍ଟ୍ | ମନୋନୀତ ମୂଲ୍ୟାୟନ ଗଣିତ ସର୍କିଟ ଲୋଡ୍ ଏବଂ କଣ୍ଡକ୍ଟର କ୍ଷମତା ସହିତ ମେଳ ଖାଉଛି କି? |
| ଭାଙ୍ଗିବା କ୍ଷମତା | | ନିର୍ଦ୍ଦିଷ୍ଟ 15kA କ୍ଷମତା ସମ୍ଭାବ୍ୟ ତ୍ରୁଟି ପ୍ରବାହ ପାଇଁ ଉପଯୁକ୍ତ କି? |
| ରେଟେଡ୍ ଭୋଲଟେଜ୍ | ବ୍ରେକର୍ ସିଷ୍ଟମ୍ ଭୋଲଟେଜ୍ ଏବଂ ବଣ୍ଟନ ବ୍ୟବସ୍ଥା ସହିତ ମେଳ ଖାଉଛି କି? |
| ପୋଲ ସଂଖ୍ୟା | ସର୍କିଟ ପାଇଁ 1P, 2P, 3P, 4P କିମ୍ବା ଅନ୍ୟ ଏକ ବିନ୍ୟାସ ଆବଶ୍ୟକ କି? |
| ଟ୍ରିପ୍ ବକ୍ର | ମନୋନୀତ ରିଲିଜ୍ ଚରିତ୍ରଟି ସଂଯୁକ୍ତ ଭାର ସହିତ ସୁସଙ୍ଗତ କି? |
| ପ୍ରଯୁଜ୍ୟ ମାନକ | | ଉତ୍ପାଦଟି ଲକ୍ଷ୍ୟ ବଜାର ଏବଂ ସ୍ଥାପନ ପାଇଁ ଆବଶ୍ୟକ ମାନକ ପୂରଣ କରେ କି? |
| ଟର୍ମିନାଲ୍ କ୍ଷମତା | | ଟର୍ମିନାଲ୍ ଗୁଡିକ ନିର୍ଦ୍ଦିଷ୍ଟ କଣ୍ଡକ୍ଟରକୁ ସୁରକ୍ଷିତ ଭାବରେ ସ୍ଥାନିତ କରିପାରିବ କି? |
| ସ୍ଥାପନ ପଦ୍ଧତି | DIN- ରେଳ ମାଉଣ୍ଟିଂ କିମ୍ବା ଅନ୍ୟ ଏକ ମାଉଣ୍ଟିଂ ବ୍ୟବସ୍ଥା ଆବଶ୍ୟକ କି? |
ଉଦାହରଣ ସ୍ୱରୂପ, IEC 60947-2 ଏବଂ IEC / EN 60898-1 ସର୍କିଟ ବ୍ରେକର୍ ପାଇଁ ବିଭିନ୍ନ ବର୍ଗୀକରଣ ଏବଂ ପରୀକ୍ଷଣ framework ାଞ୍ଚା ବ୍ୟବହାର କରନ୍ତି | ପ୍ରକାଶିତ ନିର୍ମାତା ତଥ୍ୟ ତେଣୁ ମାନକ ଏବଂ ଉତ୍ପାଦ ବର୍ଗ ଉପରେ ନିର୍ଭର କରି ଉଭୟ Icu ଏବଂ Icn ଶବ୍ଦ ଧାରଣ କରିପାରିବ | ଧାର୍ଯ୍ୟ ସଂସ୍ଥାର ଭୋଲଟେଜ୍ ଏବଂ ଅପରେଟିଂ ଅବସ୍ଥାରେ କେଉଁ ମୂଲ୍ୟାୟନ ପ୍ରଯୁଜ୍ୟ ତାହା ଜଣେ କ୍ରେତା ଯାଞ୍ଚ କରିବା ଉଚିତ୍ |
କିପରି ସଠିକ୍ ବିନ୍ୟାସ ଚୟନ କରିବେ |
125 15KA କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର ବାଛିବା ଉତ୍ପାଦ ତାଲିକା ଅପେକ୍ଷା ବ electrical ଦ୍ୟୁତିକ ସିଷ୍ଟମରୁ ଆରମ୍ଭ ହେବା ଉଚିତ | ଏକ ସରଳ ଚୟନ ପ୍ରକ୍ରିୟା ସର୍କିଟ ସହିତ ବ୍ରେକର୍ ସହିତ ମେଳ ଖାଇବାର ବିପଦକୁ ହ୍ରାସ କରିପାରେ |
- ଡିଜାଇନ୍ କରେଣ୍ଟ୍ ନିର୍ଣ୍ଣୟ କରନ୍ତୁ |ଆଶାକରାଯାଇଥିବା କ୍ରମାଗତ ଏବଂ ମଧ୍ୟବର୍ତ୍ତୀ ଲୋଡ୍ କରେଣ୍ଟ୍ ଗଣନା କରନ୍ତୁ |
- କଣ୍ଡକ୍ଟର ମୂଲ୍ୟାୟନ ଯାଞ୍ଚ କରନ୍ତୁ |ପ୍ରକୃତ ସ୍ଥାପନ ଅବସ୍ଥାରେ କେବୁଲର ଅନୁମତିପ୍ରାପ୍ତ କରେଣ୍ଟ ସହିତ ପ୍ରତିରକ୍ଷା ଉପକରଣକୁ ସମନ୍ୱିତ କରାଯିବା ଉଚିତ |
- ଆଶାକର୍ମୀ ସର୍ଟ ସର୍କିଟ କରେଣ୍ଟ ନିର୍ଣ୍ଣୟ କରନ୍ତୁ |ମନୋନୀତ ବ୍ରେକିଙ୍ଗ କ୍ଷମତା ସ୍ଥାପନ ପଏଣ୍ଟରେ ତ୍ରୁଟି ସ୍ତର ପାଇଁ ପର୍ଯ୍ୟାପ୍ତ ହେବା ଉଚିତ |
- ଭୋଲଟେଜ୍ ଏବଂ ଫ୍ରିକ୍ୱେନ୍ସି ନିଶ୍ଚିତ କରନ୍ତୁ |ନିଶ୍ଚିତ କରନ୍ତୁ ଯେ ବ୍ରେକର୍ ଇଲେକ୍ଟ୍ରିକାଲ୍ ସିଷ୍ଟମ୍ ପାଇଁ ମୂଲ୍ୟାୟନ କରାଯାଇଛି |
- ପୋଲ ବ୍ୟବସ୍ଥା ଚୟନ କରନ୍ତୁ |ପର୍ଯ୍ୟାୟ ଏବଂ ନିରପେକ୍ଷ କଣ୍ଡକ୍ଟରଗୁଡ଼ିକର ଆବଶ୍ୟକତାକୁ ବିଚାର କରନ୍ତୁ |
- ଯାତ୍ରା ବ characteristics ଶିଷ୍ଟ୍ୟଗୁଡିକ ସମୀକ୍ଷା କରନ୍ତୁ |ଟ୍ରିପ୍ ବକ୍ର ସଂଯୁକ୍ତ ଭାର ଏବଂ ଆଶା କରାଯାଉଥିବା ଇନ୍ରୁସ୍ ଅବସ୍ଥା ପାଇଁ ଉପଯୁକ୍ତ ହେବା ଉଚିତ |
- ମାନକ ଏବଂ ପ୍ରମାଣପତ୍ର ନିଶ୍ଚିତ କରନ୍ତୁ |ଲକ୍ଷ୍ୟ ବଜାରର ଆବଶ୍ୟକତା, ପ୍ରକଳ୍ପ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ ଏବଂ ସ୍ଥାନୀୟ ବ electrical ଦ୍ୟୁତିକ ନିୟମାବଳୀ ଯାଞ୍ଚ କରନ୍ତୁ |
- ଶାରୀରିକ ସୁସଙ୍ଗତତା ଯାଞ୍ଚ କରନ୍ତୁ |ପରିମାପ, ଟର୍ମିନାଲ୍ ଆକାର, DIN- ରେଳ ସୁସଙ୍ଗତତା ଏବଂ ପ୍ୟାନେଲ୍ ବ୍ୟବଧାନ ନିଶ୍ଚିତ କରନ୍ତୁ |
ସ୍ଥାପନ ଏବଂ ରକ୍ଷଣାବେକ୍ଷଣ ଚିନ୍ତାଧାରା |
ଯେକ any ଣସି ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ ପ୍ରତିରକ୍ଷା ଉପକରଣ ପାଇଁ ସଠିକ୍ ସଂସ୍ଥାପନ ଜରୁରୀ | ଏପରିକି ଏକ ସୁ-ପରିକଳ୍ପିତ ସର୍କିଟ ବ୍ରେକର ଭୁଲ ଆକାରର କଣ୍ଡକ୍ଟର, ଖାଲି ଟର୍ମିନାଲ୍, ଅନୁପଯୁକ୍ତ ଏନକ୍ଲୋଜର କିମ୍ବା ଅନୁପଯୁକ୍ତ ସ୍ଥାପନ ଅଭ୍ୟାସ ପାଇଁ କ୍ଷତିପୂରଣ ଦେଇପାରିବ ନାହିଁ |
- ସଂସ୍ଥାପନ ପୂର୍ବରୁ ବ୍ରେକର ମଡେଲ ଏବଂ ମୂଲ୍ୟାୟନ ଯାଞ୍ଚ କରନ୍ତୁ |
- ବ electrical ଦୁତିକ ଯୋଗାଣକୁ ପୃଥକ କରନ୍ତୁ ଏବଂ ପ୍ରଯୁଜ୍ୟ ସୁରକ୍ଷା ପ୍ରଣାଳୀ ଅନୁସରଣ କରନ୍ତୁ |
- ନିଶ୍ଚିତ କର ଯେ କଣ୍ଡକ୍ଟର କ୍ରସ୍ ବିଭାଗ ଟର୍ମିନାଲ୍ ସହିତ ସୁସଙ୍ଗତ |
- କଣ୍ଡକ୍ଟରଗୁଡିକ ସଠିକ୍ ଭାବରେ ପ୍ରସ୍ତୁତ କରନ୍ତୁ ଏବଂ ନଷ୍ଟ ହୋଇଯାଇଥିବା କିମ୍ବା ଭୁଲ୍ ଭାବରେ ଛଡ଼ାଯାଇଥିବା କେବୁଲ୍ ଶେଷରୁ ଦୂରେଇ ରୁହନ୍ତୁ |
- ଉତ୍ପାଦକଙ୍କ ନିର୍ଦ୍ଦିଷ୍ଟ ଆବଶ୍ୟକତା ଅନୁଯାୟୀ ଟର୍ମିନାଲ୍ ଟାଣନ୍ତୁ |
- ସୁନିଶ୍ଚିତ କରନ୍ତୁ ଯେ ବ୍ରେକର୍ ସୁସଙ୍ଗତ DIN ରେଳ ଉପରେ ସୁରକ୍ଷିତ ଭାବରେ ମାଉଣ୍ଟ ହୋଇଛି |
- ଯାଞ୍ଚ କରନ୍ତୁ ଯେ ଏନକ୍ଲୋଜର ଉପଯୁକ୍ତ ସୁରକ୍ଷା ଏବଂ କ୍ଲିୟରାନ୍ସ ପ୍ରଦାନ କରେ |
- ଅତ୍ୟଧିକ ଗରମ, ରଙ୍ଗୀନତା କିମ୍ବା ଯାନ୍ତ୍ରିକ ଲୋସେନ୍ସର ଚିହ୍ନ ପାଇଁ ଟର୍ମିନାଲ୍ ଗୁଡିକ ପର୍ଯ୍ୟାୟକ୍ରମେ ଯାଞ୍ଚ କରନ୍ତୁ |
- ସ୍ଥାପନର ରକ୍ଷଣାବେକ୍ଷଣ ଆବଶ୍ୟକତା ଅନୁଯାୟୀ ପ୍ରତିରକ୍ଷା ପ୍ରଣାଳୀ ପରୀକ୍ଷା କରନ୍ତୁ |
ରକ୍ଷଣାବେକ୍ଷଣ କାର୍ଯ୍ୟସୂଚୀ ପରିବେଶ ଏବଂ କର୍ତ୍ତବ୍ୟ ଚକ୍ରକୁ ପ୍ରତିଫଳିତ କରିବା ଉଚିତ୍ | ଉଚ୍ଚ ଭାର, ବାରମ୍ବାର ସୁଇଚ୍, ଧୂଳି, କମ୍ପନ କିମ୍ବା ଉଚ୍ଚ ତାପମାତ୍ରା ସହିତ ଶିଳ୍ପ ସଂସ୍ଥାଗୁଡ଼ିକ ହାଲୁକା ଲୋଡ୍ ଇନଡୋର ବଣ୍ଟନ ପ୍ରଣାଳୀ ଅପେକ୍ଷା ଅଧିକ ବାରମ୍ବାର ଯାଞ୍ଚ ଆବଶ୍ୟକ କରିପାରନ୍ତି |
ସାଧାରଣ ସମସ୍ୟା ଏବଂ କ୍ରୟ ଚିନ୍ତା |
ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ MCB ର କ୍ରେତାମାନେ ବାରମ୍ବାର ଅନେକ ବ୍ୟବହାରିକ ଆହ୍ .ାନର ସମ୍ମୁଖୀନ ହୁଅନ୍ତି | କ୍ରୟ ପୂର୍ବରୁ ଏହି ସମସ୍ୟାର ସମାଧାନ ବିଳମ୍ବ ଏବଂ ସ୍ଥାପନ ସମସ୍ୟାକୁ ରୋକିପାରେ |
କେତେକ ଉତ୍ପାଦ ତାଲିକାରେ କେବଳ ଏକ ସାଧାରଣ “ଉଚ୍ଚ ଭାଙ୍ଗିବା କ୍ଷମତା” ଉଲ୍ଲେଖ ଅଛି | କ୍ରେତାମାନେ ସଠିକ୍ ମୂଲ୍ୟାୟନ, ମାନକ, ଭୋଲଟେଜ୍ ଏବଂ ପରୀକ୍ଷଣ ଆଧାର ପାଇଁ ଅନୁରୋଧ କରିବା ଉଚିତ୍ |
କେବୁଲ୍ କ୍ଷମତା ଏବଂ ପ୍ରକୃତ ଡିଜାଇନ୍ କରେଣ୍ଟ ଯାଞ୍ଚ ନକରି 125A ଚୟନ କରିବା ସମନ୍ୱୟ ସମସ୍ୟା ସୃଷ୍ଟି କରିପାରେ |
ବୃହତ କଣ୍ଡକ୍ଟରଗୁଡ଼ିକ ଆବଶ୍ୟକ କ୍ରସ୍-ବିଭାଗୀୟ କ୍ଷେତ୍ର ଗ୍ରହଣ କରିବାକୁ ଡିଜାଇନ୍ ହୋଇଥିବା ଟର୍ମିନାଲ୍ ଆବଶ୍ୟକ କରନ୍ତି | କ୍ରୟ ପୂର୍ବରୁ ଟର୍ମିନାଲ୍ ସୁସଙ୍ଗତତା ନିଶ୍ଚିତ ହେବା ଉଚିତ୍ |
ପ୍ରକଳ୍ପ ଅନୁମୋଦନ ପାଇଁ ଆନ୍ତର୍ଜାତୀୟ କ୍ରେତାମାନେ ପ୍ରାୟତ technical ବ technical ଷୟିକ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ, ପ୍ରମାଣପତ୍ର, ଚିତ୍ରାଙ୍କନ ଏବଂ ଉତ୍ପାଦ ସୂଚନା ଆବଶ୍ୟକ କରନ୍ତି |
ଜଣେ ବୃତ୍ତିଗତ ଯୋଗାଣକାରୀ ସ୍ୱଚ୍ଛ ଉତ୍ପାଦ ତଥ୍ୟ ପ୍ରଦାନ କରିବାରେ ସକ୍ଷମ ହେବା ଉଚିତ ଏବଂ କ୍ରେତାମାନଙ୍କୁ ରେଟେଡ୍ କରେଣ୍ଟ୍, ଭାଙ୍ଗିବା କ୍ଷମତା, ଯାତ୍ରା ବ characteristics ଶିଷ୍ଟ୍ୟ ଏବଂ ସ୍ଥାପନ ଆବଶ୍ୟକତା ମଧ୍ୟରେ ପାର୍ଥକ୍ୟ ବୁ understand ିବାରେ ସାହାଯ୍ୟ କରିବା ଉଚିତ୍ |
କାହିଁକି ସାଂଘାଇ ଡାଡା ଇଲେକ୍ଟ୍ରିକ୍ କୋ, ଲିମିଟେଡ୍?
ସାଂଘାଇ ଡାଡା ଇଲେକ୍ଟ୍ରିକ୍ କୋ।, ଲି। ଏହାର ପ୍ରକାଶିତ ଉତ୍ପାଦ ପୋର୍ଟଫୋଲିଓରେ MCBs, MCCBs, RCBOs, RCCBs ଏବଂ ସମ୍ପୃକ୍ତ ସର୍କିଟ ସୁରକ୍ଷା ଉପକରଣ ଅନ୍ତର୍ଭୁକ୍ତ |
ଅଧିକ ସାମ୍ପ୍ରତିକ କ୍ଷମତା ଏବଂ ଉଚ୍ଚ ସର୍ଟ ସର୍କିଟ ଭାଙ୍ଗିବା କ୍ଷମତା ଆବଶ୍ୟକ କରୁଥିବା ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ DAB7-125 ସିରିଜ୍ ସ୍ଥିତ | ପ୍ରକାଶିତ ନିର୍ଦ୍ଦିଷ୍ଟକରଣରେ 15kA ଉଚ୍ଚ ବ୍ରେକିଙ୍ଗ କ୍ଷମତା, ଥର୍ମାଲ୍-ମ୍ୟାଗ୍ନେଟିକ୍ ଟ୍ରିପ୍ ଫଙ୍କସନ୍, କରେଣ୍ଟ-ସୀମିତ ଡିଜାଇନ୍, ସକରାତ୍ମକ ଯୋଗାଯୋଗ ସୂଚକ ଏବଂ ବୃହତ କଣ୍ଡକ୍ଟର ପାଇଁ ଉପଯୁକ୍ତ ଟର୍ମିନାଲ୍ ଅନ୍ତର୍ଭୁକ୍ତ | : ବିଷୟବସ୍ତୁ ରେଫରେନ୍ସ [oaicite: 1] {ଇଣ୍ଡେକ୍ସ = 1} |
ଉତ୍ପାଦକଙ୍କ କାରଖାନା ସୂଚନା ଉଭୟ MCB ଏବଂ MCCB ଉତ୍ପାଦର ଉତ୍ପାଦନକୁ ସମର୍ଥନ କରି ଉତ୍ସର୍ଗୀକୃତ ଷ୍ଟାମ୍ପିଂ, ସ୍ପଟ୍-ୱେଲଡିଂ, ରିଭିଟିଂ, ଇଞ୍ଜେକ୍ସନ୍-ମୋଲିଡିଂ ଏବଂ ଆସେମ୍ବଲି କର୍ମଶାଳାକୁ ମଧ୍ୟ ବର୍ଣ୍ଣନା କରେ | : ବିଷୟବସ୍ତୁ ରେଫରେନ୍ସ [oaicite: 2] {ଇଣ୍ଡେକ୍ସ = 2} |
ବିତରକ, ବ electrical ଦ୍ୟୁତିକ ହୋଲସେଲର, ପ୍ୟାନେଲ ବିଲଡର୍ ଏବଂ OEM ଗ୍ରାହକଙ୍କ ପାଇଁ, ଏହି ପ୍ରକାରର ଉତ୍ପାଦନ କ୍ଷମତା ଉପଯୋଗୀ ହୋଇପାରେ ଯେତେବେଳେ କ୍ରମାଗତ ଉତ୍ପାଦ ଯୋଗାଣ, ବ technical ଷୟିକ ଡକ୍ୟୁମେଣ୍ଟେସନ୍ ଏବଂ ବିନ୍ୟାସ ସମର୍ଥନ କ୍ରୟ ନିଷ୍ପତ୍ତିର ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ ଅଂଶ ଅଟେ |
| କ୍ରେତା ଆବଶ୍ୟକତା | | ପ୍ରାସଙ୍ଗିକ DAB7-125 ଚରିତ୍ରଗତ | |
|---|---|
| ଉଚ୍ଚ-କରେଣ୍ଟ ସର୍କିଟ ସୁରକ୍ଷା | | 125A ପର୍ଯ୍ୟନ୍ତ କରେଣ୍ଟ୍ ରେଟେଡ୍ | |
| ଉଚ୍ଚ ସର୍ଟ ସର୍କିଟ ଆବଶ୍ୟକତା | | ପ୍ରକାଶିତ ଉତ୍ପାଦ ସୂଚନା ଅନୁଯାୟୀ 15kA ଭାଙ୍ଗିବା କ୍ଷମତା | |
| ଓଭରଲୋଡ୍ ସୁରକ୍ଷା | | ଥର୍ମାଲ୍ ଟ୍ରିପ୍ ଫଙ୍କସନ୍ |
| ସର୍ଟ ସର୍କିଟ ପ୍ରତିକ୍ରିୟା | | ଚୁମ୍ବକୀୟ ଯାତ୍ରା କାର୍ଯ୍ୟ |
| ବଡ଼ କଣ୍ଡକ୍ଟର | | ନିର୍ମାତା ସୂଚନା ଅନୁଯାୟୀ 35mm² ପର୍ଯ୍ୟନ୍ତ କଣ୍ଡକ୍ଟର ପାଇଁ ଡିଜାଇନ୍ ହୋଇଥିବା ବଡ଼ କେବୁଲ୍ ଟର୍ମିନାଲ୍ | |
| ପ୍ୟାନେଲ୍ ସ୍ଥାପନ | ମଡ୍ୟୁଲାର୍ DIN- ରେଳ ମାଉଣ୍ଟିଂ ଡିଜାଇନ୍ | |
ଚୂଡ଼ାନ୍ତ ପ୍ରକଳ୍ପ ଅନୁମୋଦନ ପୂର୍ବରୁ ସର୍ବଶେଷ ବ technical ଷୟିକ ଡକ୍ୟୁମେଣ୍ଟେସନ୍ ବିରୁଦ୍ଧରେ ଉତ୍ପାଦ ନିର୍ଦ୍ଦିଷ୍ଟତା ନିଶ୍ଚିତ ହେବା ଉଚିତ, ବିଶେଷତ when ଯେତେବେଳେ ବ୍ରେକର୍ ଏକ ଉଚ୍ଚ-ତ୍ରୁଟିପୂର୍ଣ୍ଣ ପରିବେଶ କିମ୍ବା ନିୟନ୍ତ୍ରିତ ବ electrical ଦ୍ୟୁତିକ ବ୍ୟବସ୍ଥାରେ ସଂସ୍ଥାପିତ ହେବ |
ବାରମ୍ବାର ପଚରାଯାଉଥିବା ପ୍ରଶ୍ନ |
15KA ପ୍ରଯୁଜ୍ୟ ନିର୍ଦ୍ଦିଷ୍ଟ ପରୀକ୍ଷଣ ଅବସ୍ଥାରେ 15kA ସର୍ଟ ସର୍କିଟ ଭାଙ୍ଗିବା କ୍ଷମତାକୁ ବୁ .ାଏ | ଏହା ସମ୍ଭାବ୍ୟ ସର୍ଟ-ସର୍କିଟ୍ କରେଣ୍ଟ୍ର ସ୍ତରକୁ ସୂଚାଇଥାଏ ଯେ ଡିଭାଇସ୍ ଏହାର ପ୍ରଯୁଜ୍ୟ ମୂଲ୍ୟାୟନ ଏବଂ ମାନକ ଅନୁଯାୟୀ ବାଧା ଦେବା ପାଇଁ ଡିଜାଇନ୍ ହୋଇଛି |
ନା। ଚୟନ ନିଶ୍ଚିତ ଭାବରେ କଣ୍ଡକ୍ଟର କ୍ଷମତା, ଲୋଡ୍ ବ characteristics ଶିଷ୍ଟ୍ୟ, ସିଷ୍ଟମ୍ ଭୋଲଟେଜ୍, ପରିବେଶ ଅବସ୍ଥା, ତ୍ରୁଟି କରେଣ୍ଟ, ପୋଲ ବିନ୍ୟାସ ଏବଂ ପ୍ରଯୁଜ୍ୟ ବ electrical ଦୁତିକ ଆବଶ୍ୟକତା ଉପରେ ବିଚାର କରିବା ଆବଶ୍ୟକ |
125A ବ୍ରେକରର ରେଟେଡ୍ କରେଣ୍ଟ୍ ସହିତ ଜଡିତ ଥିବାବେଳେ 15kA ଏହାର ସର୍ଟ ସର୍କିଟ୍ ବାଧା କ୍ଷମତାକୁ ସୂଚିତ କରେ | ସେମାନେ ପ୍ରତିରକ୍ଷା ଉପକରଣର ବିଭିନ୍ନ ଗୁଣ ବର୍ଣ୍ଣନା କରନ୍ତି |
ଉପଯୁକ୍ତ ଶିଳ୍ପ ବିତରଣ ସର୍କିଟ୍ ପାଇଁ ଏହା ବିବେଚନା କରାଯାଇପାରେ ଯେତେବେଳେ ବ electrical ଦୁତିକ ବ୍ୟବସ୍ଥା ଉତ୍ପାଦର ନିର୍ଦ୍ଦିଷ୍ଟ ମୂଲ୍ୟାୟନ ଏବଂ ସ୍ଥାପନ ଆବଶ୍ୟକତା ମଧ୍ୟରେ ପଡ଼େ |
ନା। ଭାଙ୍ଗିବା କ୍ଷମତା କେବଳ ଗୋଟିଏ ଚୟନ କାରକ | ଭୋଲଟେଜ୍, ରେଟେଡ୍ କରେଣ୍ଟ୍, ଟ୍ରିପ୍ ବ characteristics ଶିଷ୍ଟ୍ୟ, କଣ୍ଡକ୍ଟର ସମନ୍ୱୟ, ପୋଲ ବିନ୍ୟାସ ଏବଂ ସ୍ଥାପନ ଅବସ୍ଥା ମଧ୍ୟ ମୂଲ୍ୟାଙ୍କନ କରାଯିବା ଆବଶ୍ୟକ |
ଥର୍ମାଲ୍ ସୁରକ୍ଷା ସ୍ଥାୟୀ ଓଭରଲୋଡ୍ ଅବସ୍ଥାକୁ ଠିକଣା କରୁଥିବାବେଳେ ଚୁମ୍ବକୀୟ ସୁରକ୍ଷା ଶୀଘ୍ର ସର୍କିଟ୍ ପରି ଉଚ୍ଚ-ସାମ୍ପ୍ରତିକ ତ୍ରୁଟି ଅବସ୍ଥାକୁ ଶୀଘ୍ର ପ୍ରତିକ୍ରିୟା କରିଥାଏ |
ସାଂଘାଇ ଡାଡା ଇଲେକ୍ଟ୍ରିକ୍ ର ପ୍ରକାଶିତ DAB7-125 ସୂଚନାରେ ଦର୍ଶାଯାଇଛି ଯେ ଏହାର ବୃହତ କେବୁଲ୍ ଟର୍ମିନାଲ୍ 35mm² ପର୍ଯ୍ୟନ୍ତ ତମ୍ବା ଏବଂ ଆଲୁମିନିୟମ୍ କେବୁଲ୍ ପାଇଁ ଉପଯୁକ୍ତ | ସଠିକ୍ କଣ୍ଡକ୍ଟର ବ୍ୟବସ୍ଥା ସ୍ଥାପନ ପୂର୍ବରୁ ସାମ୍ପ୍ରତିକ ବ technical ଷୟିକ ଡକ୍ୟୁମେଣ୍ଟେସନ୍ ସହିତ ନିଶ୍ଚିତ ହେବା ଉଚିତ |
କ୍ରେତାମାନେ ବ technical ଷୟିକ ଡାଟାସିଟ୍, ପ୍ରଯୁଜ୍ୟ ମାନକ, ରେଟେଡ୍ ଭୋଲଟେଜ୍, ବ୍ରେକିଙ୍ଗ୍ କ୍ଷମତା ତଥ୍ୟ, ଟ୍ରିପ୍ ବ characteristics ଶିଷ୍ଟ୍ୟ, ଡାଇମେନ୍ସନାଲ୍ ଚିତ୍ରାଙ୍କନ, ଟର୍ମିନାଲ୍ ସୂଚନା, ପ୍ରମାଣପତ୍ର ଏବଂ ଗନ୍ତବ୍ୟ ସ୍ଥଳ ସହିତ ଜଡିତ ପ୍ୟାକେଜିଂ ବିବରଣୀ ଅନୁରୋଧ କରିବା ଉଚିତ୍ |
ଅନ୍ତିମ ବିଚାର
ଏକ 125 15KA କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର୍ ଆବଶ୍ୟକତାର ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ ମିଶ୍ରଣକୁ ସମ୍ବୋଧିତ କରେ: ଅପେକ୍ଷାକୃତ ଅଧିକ ସାମ୍ପ୍ରତିକ କ୍ଷମତା ଏବଂ ବର୍ଦ୍ଧିତ ସର୍ଟ ସର୍କିଟ୍ ବାଧା କ୍ଷମତା | ଇଞ୍ଜିନିୟର୍ ଏବଂ କ୍ରୟ ଦଳଗୁଡିକ ପାଇଁ, ପ୍ରତ୍ୟେକ ମୂଲ୍ୟାୟନ କ’ଣ ପ୍ରତିନିଧିତ୍ୱ କରେ ତାହା ବୁ understanding ିବା ସଠିକ୍ ବ technical ଷୟିକ ନିଷ୍ପତ୍ତି ନେବା ପାଇଁ ଜରୁରୀ ଅଟେ |
ସବୁଠାରୁ ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ ବିଚାରଗୁଡ଼ିକ “125A” ଏବଂ “15kA” ଆକଳନଠାରୁ ବିସ୍ତାର | ଏକ ସମ୍ପୂର୍ଣ୍ଣ ମୂଲ୍ୟାଙ୍କନରେ ରେଟେଡ୍ ଭୋଲଟେଜ୍, ଫଲ୍ଟ କରେଣ୍ଟ୍, ଟ୍ରିପ୍ ବ characteristics ଶିଷ୍ଟ୍ୟ, ପୋଲ୍ ବିନ୍ୟାସକରଣ, କଣ୍ଡକ୍ଟର ସୁସଙ୍ଗତତା, ପ୍ରଯୁଜ୍ୟ ମାନକ, ସ୍ଥାପନ ପରିବେଶ ଏବଂ ଭ physical ତିକ ପରିମାଣ ଅନ୍ତର୍ଭୂକ୍ତ କରାଯିବା ଉଚିତ |
ସାଂଘାଇ DaDa ଇଲେକ୍ଟ୍ରିକ୍ କୋ।, ଲିମିଟେଡ୍ ରୁ DAB7-125 ସିରିଜ୍ ଉଚ୍ଚ-କରେଣ୍ଟ୍ ସଂରକ୍ଷଣକୁ ଥର୍ମାଲ୍-ମ୍ୟାଗ୍ନେଟିକ୍ ଅପରେସନ୍, କରେଣ୍ଟ୍ ସୀମିତ ଡିଜାଇନ୍, ବଡ଼ କେବୁଲ୍ ଟର୍ମିନାଲ୍ ଏବଂ 15kA ପର୍ଯ୍ୟନ୍ତ ପ୍ରକାଶିତ ବ୍ରେକିଙ୍ଗ କ୍ଷମତା ସହିତ ମିଶ୍ରଣ କରେ | ଏହି ବ characteristics ଶିଷ୍ଟ୍ୟଗୁଡିକ ଉତ୍ପାଦକୁ ବିଭିନ୍ନ ଶିଳ୍ପ ଏବଂ ବ୍ୟବସାୟିକ ବିତରଣ ପ୍ରୟୋଗଗୁଡ଼ିକ ସହିତ ପ୍ରଯୁଜ୍ୟ କରିଥାଏ ଯେତେବେଳେ ସଠିକ୍ ଭାବରେ ବ electrical ଦୁତିକ ବ୍ୟବସ୍ଥା ସହିତ ମେଳ ହୁଏ |
ଏକ ଅଧିକ ନିର୍ଭରଯୋଗ୍ୟ ସୁରକ୍ଷା ସମାଧାନ ନିର୍ମାଣ କରନ୍ତୁ |
ଶିଳ୍ପ ବଣ୍ଟନ, ବାଣିଜ୍ୟିକ ଶକ୍ତି ବ୍ୟବସ୍ଥା, ବ electrical ଦ୍ୟୁତିକ ପ୍ୟାନେଲ କିମ୍ବା OEM ପ୍ରକଳ୍ପ ପାଇଁ ଏକ 125 15KA କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର ଖୋଜୁଛ?ସାଂଘାଇ ଡାଡା ଇଲେକ୍ଟ୍ରିକ୍ କୋ।ଆପଣଙ୍କର ଆବେଦନ ଆବଶ୍ୟକତା ପାଇଁ ଉତ୍ପାଦ ସୂଚନା ଏବଂ ବ technical ଷୟିକ ସହାୟତା ପ୍ରଦାନ କରିପାରିବ |
ଆମର ରେଟେଡ୍ କରେଣ୍ଟ୍, ସିଷ୍ଟମ୍ ଭୋଲଟେଜ୍, ପୋଲ୍ ବିନ୍ୟାସକରଣ, ଆବଶ୍ୟକ ଭାଙ୍ଗିବା କ୍ଷମତା ଏବଂ ପ୍ରୟୋଗ ଅବସ୍ଥା ଆମ ଦଳ ସହିତ ଅଂଶୀଦାର କରନ୍ତୁ | ଉତ୍ପାଦ ନିର୍ଦ୍ଦିଷ୍ଟତା, ପ୍ରକଳ୍ପ ପରାମର୍ଶ କିମ୍ବା ବହୁଳ କ୍ରୟ ଆବଶ୍ୟକତା ପାଇଁ,ଆମ ସହିତ ଯୋଗାଯୋଗ କରନ୍ତୁ |ଏକ ଉପଯୁକ୍ତ ସର୍କିଟ ସୁରକ୍ଷା ସମାଧାନ ବିଷୟରେ ଆଲୋଚନା କରିବା |
