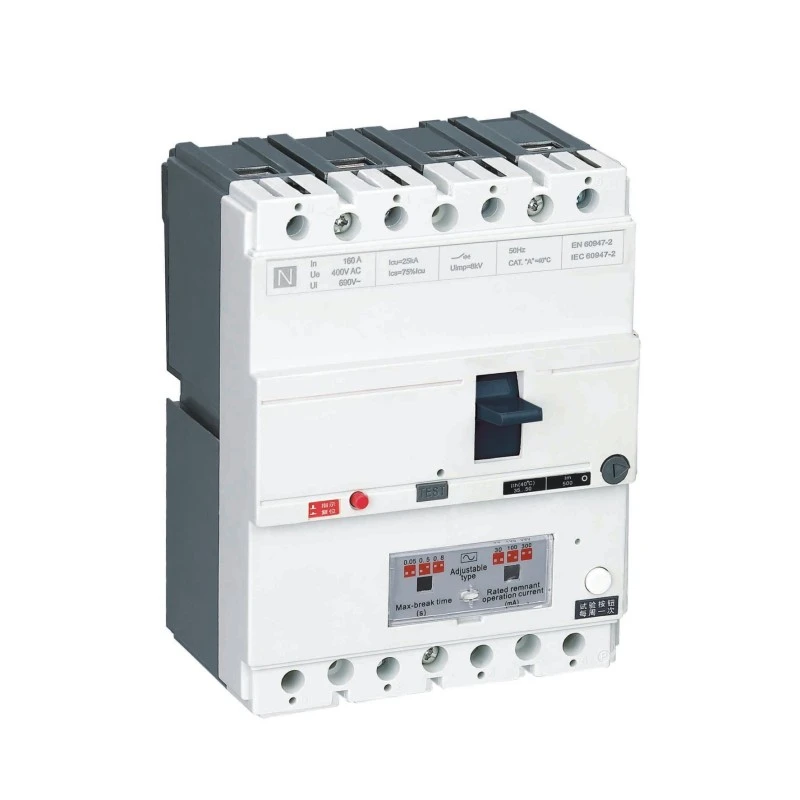

ଲିକେଜ୍ ସୁରକ୍ଷା ସହିତ MCCB |

ଓଭରଲୋଡ୍ ଏବଂ ସର୍ଟ ସର୍କିଟ୍ ସୁରକ୍ଷା ସହିତ CDADA DAM1L ସିରିଜ୍ MCCB ସହିତ ଲିକେଜ୍ ପ୍ରୋଟେକ୍ସନ୍ ସହିତ ବିଲ୍ଟ-ଇନ୍ ଅବଶିଷ୍ଟ କରେଣ୍ଟ୍ (RCD / ELCB) କାର୍ଯ୍ୟକାରିତା ସହିତ ଏକ ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ମୋଲଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ ସହିତ ବ electrical ଦୁତିକ ସୁରକ୍ଷା ବୃଦ୍ଧି କରନ୍ତୁ | ବୃତ୍ତିଗତ ଉତ୍ପାଦକ ସାଂଘାଇ DADA ଇଲେକ୍ଟ୍ରିକ୍ CO।, LTD ଦ୍ୱାରା ଆନ୍ତର୍ଜାତୀୟ ମାନକ ସହିତ ଡିଜାଇନ୍ ହୋଇଥିବା ଏହି ଲିକେଜ୍ MCCB 4P ଉଚ୍ଚ କ୍ଷମତା ସମ୍ପନ୍ନ ଶକ୍ତି ବଣ୍ଟନକୁ ଜୀବନ- ଏବଂ ଅଗ୍ନି ସଞ୍ଚୟକାରୀ ଭୂମି ତ୍ରୁଟି ଚିହ୍ନଟ ସହିତ ମିଶ୍ରଣ କରେ |

400V / 415V ରେ 10A ରୁ 500A ରେ ମୂଲ୍ୟାଙ୍କନ କରାଯାଇଛି, ଏହା ନିୟନ୍ତ୍ରିତ ଅବଶିଷ୍ଟ ଅପରେଟିଂ କରେଣ୍ଟ (30mA - 1000mA) ଏବଂ ବ al କଳ୍ପିକ ସମୟ ବିଳମ୍ବ ପ୍ରଦାନ କରିଥାଏ - ବ୍ୟକ୍ତିଗତ ସୁରକ୍ଷା (≤30mA) କିମ୍ବା ଅଗ୍ନି ନିରାକରଣ (100mA - 500mA +) ପାଇଁ ସ୍ୱତନ୍ତ୍ର ସୁରକ୍ଷା ସକ୍ଷମ କରିଥାଏ | ମଲ୍ଟି-ଫେଜ୍ ଚାଳିତ ଇଲେକ୍ଟ୍ରୋନିକ୍ସ ସହିତ, ଏହା କାର୍ଯ୍ୟକ୍ଷମ ରହିଥାଏ ଯଦିଓ ଗୋଟିଏ ପର୍ଯ୍ୟାୟ ବିଫଳ ହୁଏ କିମ୍ବା ଭୋଲ୍ଟେଜ୍ 50V କୁ ଖସିଯାଏ, ଟନେଲ୍, ଉଚ୍ଚ-ବୃଦ୍ଧି, ପରିବହନ ହବ୍, ଏବଂ ଶିଳ୍ପ କାରଖାନା ଭଳି ଜଟିଳ ଭିତ୍ତିଭୂମିରେ ତୁଳନାତ୍ମକ ନିର୍ଭରଯୋଗ୍ୟତା ନିଶ୍ଚିତ କରେ |

ମୁଖ୍ୟ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

ମଡେଲ୍: DAM1L ସିରିଜ୍ - ଆର୍ଥ ଲିକେଜ୍ MCCB (CBR- ପ୍ରକାର MCCB)

ପୋଲଗୁଡିକ: 4P (ମାନକ; ଅନୁରୋଧ ଅନୁଯାୟୀ 3P ଉପଲବ୍ଧ)

ରେଟେଡ୍ କରେଣ୍ଟ୍ (ଇନ୍): 10A - 500A |

ରେଟେଡ୍ ଭୋଲଟେଜ୍: 400V / 415V AC, 50Hz

ଇନସୁଲେସନ୍ ଭୋଲଟେଜ୍ (Ui): 400V (≤160A), 690V (> 250A)

ଅବଶିଷ୍ଟ ସାମ୍ପ୍ରତିକ ସେଟିଂସମୂହ (I △ n): 30mA, 100mA, 300mA, 500mA, 1000mA

ଆଡଜଷ୍ଟାବିଲିଟି: I △ n ର ଅନ୍-ସାଇଟ୍ ଆଡଜଷ୍ଟେସନ୍ ଏବଂ ଟ୍ରିପ୍ ଟାଇମ୍ (ତତକ୍ଷଣାତ୍ କିମ୍ବା ବିଳମ୍ବ)

କ୍ଷମତା ପ୍ରକାର ଭାଙ୍ଗିବା:

ବି ପ୍ରକାର: ମ Basic ଳିକ (ଇନ୍ <100A)

S ପ୍ରକାର: ମାନକ

H ପ୍ରକାର: ଉଚ୍ଚ ଭାଙ୍ଗିବା (> 160A)

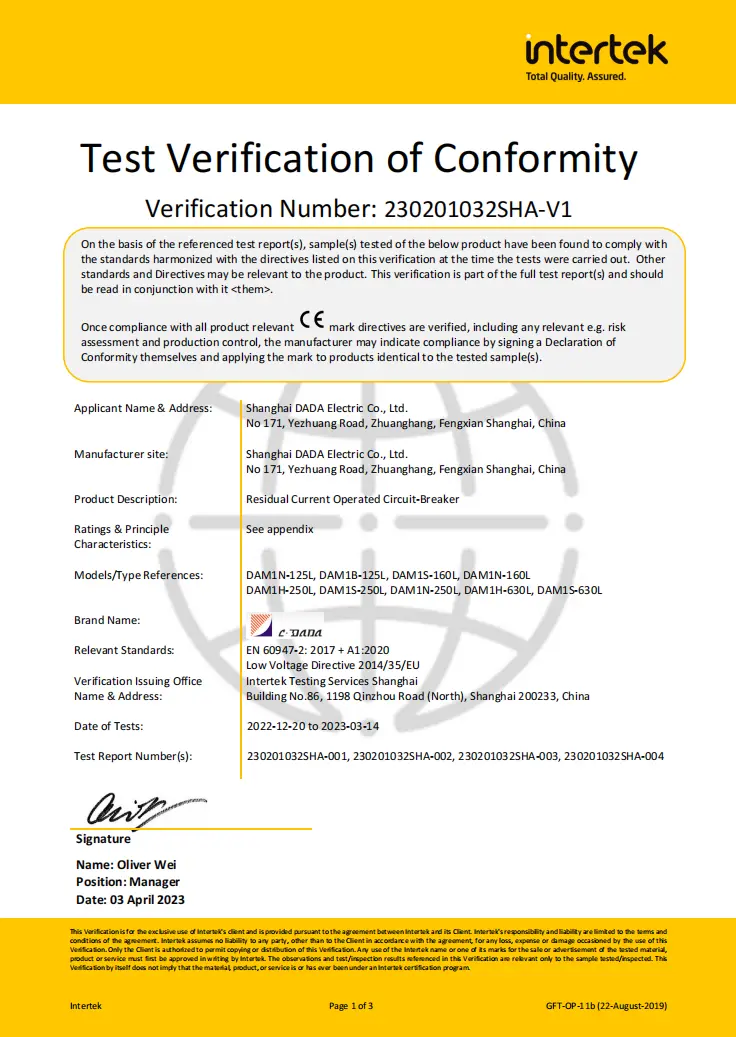

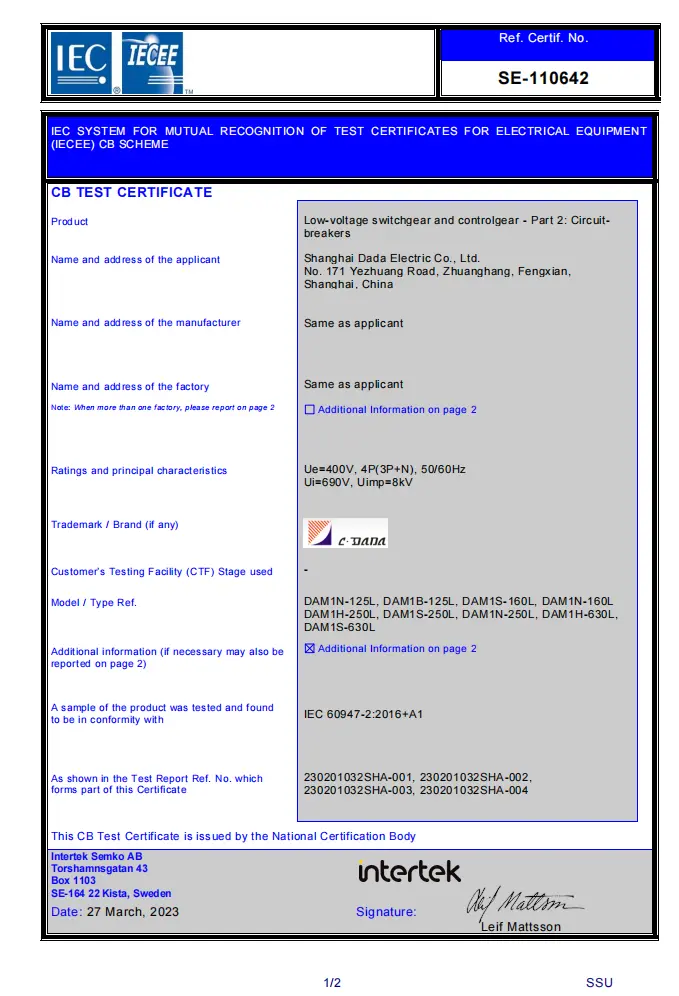

ପ୍ରମାଣପତ୍ର: ସିଏ, ସିବି, ସେମକୋ |

ମୁଖ୍ୟ ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ:

★ ମଲ୍ଟି-ଫେଜ୍ ଚାଳିତ RCD ସର୍କିଟ୍ → 50V ପର୍ଯ୍ୟନ୍ତ କାମ କରେ |

Main ମୁଖ୍ୟ ଏବଂ ଆର୍ସିଂ ସମ୍ପର୍କଗୁଡିକ ପୃଥକ କରନ୍ତୁ |

★ ପୁସ୍-ଟୁ-ଟ୍ରିପ୍ ପରୀକ୍ଷା ବଟନ୍ |

★ ନିୟନ୍ତ୍ରିତ ଚୁମ୍ବକୀୟ ସେଟିଂ (0.8-1.0 × ଇନ୍)

★ ଶକ୍ତିଶାଳୀ EMI / RFI ଆଣ୍ଟି-ହସ୍ତକ୍ଷେପ କ୍ଷମତା |

★ ପୂର୍ଣ୍ଣ ଆନୁଷଙ୍ଗିକ ପରିସର: ଶଣ୍ଟ ଟ୍ରିପ୍, ସହାୟକ / ଆଲାର୍ମ ସମ୍ପର୍କ, ଘୂର୍ଣ୍ଣନ ହ୍ୟାଣ୍ଡଲ୍ |

ଯାନ୍ତ୍ରିକ ତଥ୍ୟ ସିଟ୍ |

ଆର୍ଥ-ଲିକେଜ୍ ସର୍କିଟ ବ୍ରେକର୍ସ (ELCB)

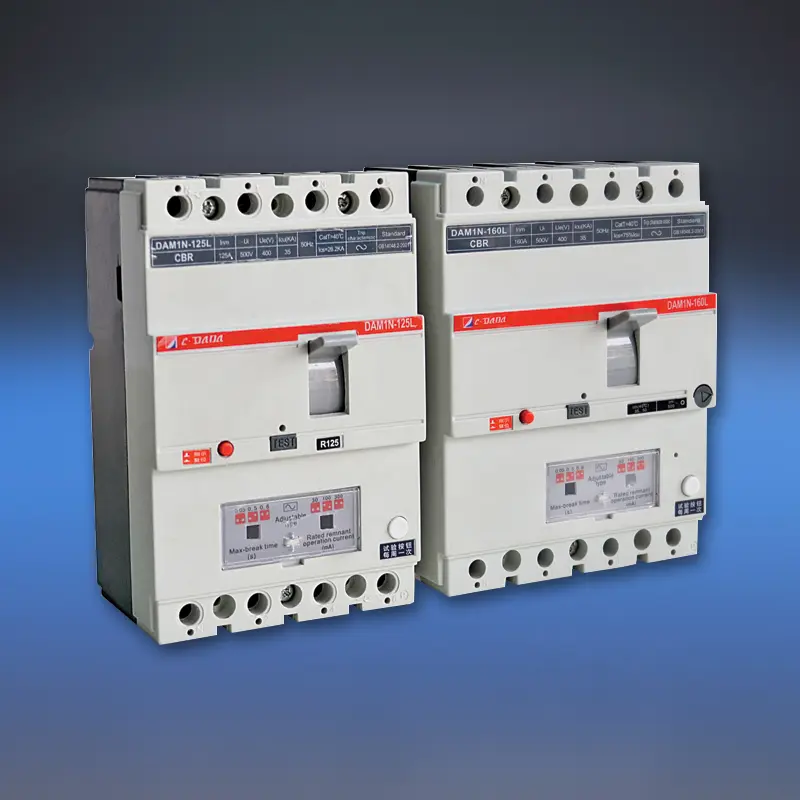

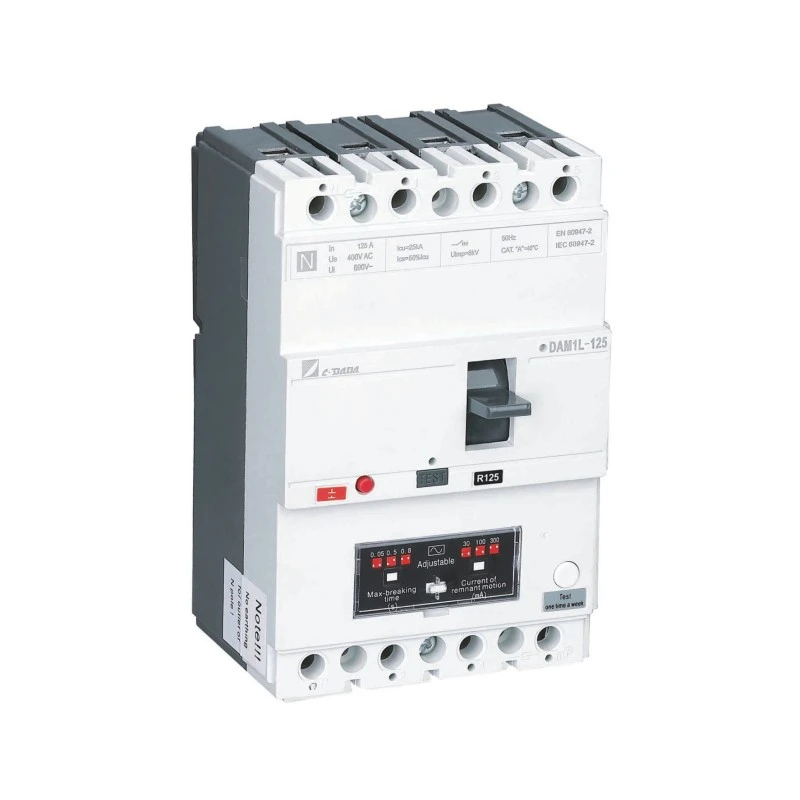

ମଡେଲ୍ |			DAM1-125L			DAM1-160L
କ୍ଷମତା ସଂକେତ ଭାଙ୍ଗିବା |			B	N	S	B	N	S
ଫ୍ରେମ୍ ଆକାରର ରେଟେଡ୍ କରେଣ୍ଟ- ଇନ୍ (ଏ)			125A			160A
ରେଟେଡ୍ କରେଣ୍ଟ-ଇନ୍ (40,50 କିମ୍ବା 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125 ଏ			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160 (150) ଏ
Ui (V)			690V			690V
Ue (V)			400V			400 / 415V
ପୋଲର ସଂଖ୍ୟା			4P			4P
Icu (KA)			25	35	50	25	35	50
ଆଇକସ୍ (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (ଶିଖର) / cos ф (KA)			40 / 0.3	73.5 / 0.25	105 / 0.25	41 / 0.3	73.5 / 0.25	110 / 0.25
(I △ m) KA / cosf			9 / 0.5			19 / 0.5
ଅବଶିଷ୍ଟ ସାମ୍ପ୍ରତିକ ସୀମା (mA)			100-300-500			100-300-500
ସମୟ ବିଳମ୍ବ (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
ଡାଇଲେକ୍ଟ୍ରିକ୍ ପ୍ରପେରି (ଭି)			2500			3000
ଏକାକୀ ଦୂରତା (mm)			≤30 / 0			≤30 / 0
ଧ urance ର୍ଯ୍ୟ |	ସମୁଦାୟ ଚକ୍ର |		8000			8000
	ବ Elect ଦ୍ୟୁତିକ ଜୀବନ		1000			1000
	ଯାନ୍ତ୍ରିକ ଜୀବନ |		7000			7000
ବର୍ଗ (EN 60947-2 / IEC 60947-2)	ମୁଖ୍ୟ ସର୍କିଟ |		A / 0			A / 0
	ସହାୟକ ସର୍କିଟ |		AC-15			AC-15
ଭୋଲଟେଜ୍ ରିଲିଜ୍ ଅଧୀନରେ |			√			√
ଶଣ୍ଟ ରିଲିଜ୍ |			√			√
ସହାୟକ ସମ୍ପର୍କ			√			√
ଆଲାର୍ମ ଯୋଗାଯୋଗ |			√			√
ସହାୟକ ଯୋଗାଯୋଗ ଏବଂ ଆଲାର୍ମ ଯୋଗାଯୋଗ |			√			√
ଅପରେସନ୍ ମେକାନିଜିମ୍ ନିୟନ୍ତ୍ରଣ କରନ୍ତୁ |			√			√
ବ Elect ଦ୍ୟୁତିକ ଅପରେସନ୍ ମେକାନିଜିମ୍ |			√			√
ଟର୍ମିନାଲ୍ କଭର |			√			√
ଚରଣ ପୃଥକକାରୀ |			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
ଓଜନ	ସ୍ଥିର ସଂସ୍କରଣ 3P / 4P		-			-
	ପ୍ଲଗ୍-ଇନ୍ ସଂସ୍କରଣ 3P / 4P |		-			-
	ସଂସ୍କରଣ 3P / 4P ଅଙ୍କନ କରନ୍ତୁ |		-			-

ଲିକେଜ୍ ସୁରକ୍ଷା ସହିତ CDADA MCCB କାହିଁକି ବାଛନ୍ତୁ?

★ ପ୍ରକୃତ ସମନ୍ୱିତ ସୁରକ୍ଷା |

ଆଡ୍-ଅନ୍ RCD ମଡ୍ୟୁଲ୍ ପରି, DAM1L ବିଲ୍ଟ-ଇନ୍, କାରଖାନା-କାଲିବ୍ରେଟେଡ୍ ଲିକେଜ୍ ସୁରକ୍ଷା - ସଂପୂର୍ଣ୍ଣ ସମନ୍ୱୟ ସୁନିଶ୍ଚିତ କରିବା ଏବଂ ସୁସଙ୍ଗତତା ସମସ୍ୟା ଦୂର କରିବା |

RC RCD ସର୍କିଟ ପାଇଁ ମଲ୍ଟି-ଫେଜ୍ ଶକ୍ତି |

ଗୋଟିଏ ପର୍ଯ୍ୟାୟ ହଜିଗଲେ ପ୍ରାରମ୍ଭିକ RCD ଗୁଡିକ ବିଫଳ ହେଲା | ସୁରକ୍ଷା ଇଲେକ୍ଟ୍ରୋନିକ୍ସକୁ ଶକ୍ତି ଦେବା ପାଇଁ CDADA ର ଡିଜାଇନ୍ ସମସ୍ତ ପର୍ଯ୍ୟାୟ ବ୍ୟବହାର କରେ, ତେଣୁ ଏହା ପର୍ଯ୍ୟାୟ କ୍ଷୟ କିମ୍ବା ଭୟଙ୍କର ଅଣ୍ଡରଭୋଲଟେଜ୍ ସମୟରେ ମଧ୍ୟ କାର୍ଯ୍ୟ କରିଥାଏ |

One ଗୋଟିଏ ଉପକରଣରେ ଦ୍ୱ ual ତ ସୁରକ୍ଷା ଲକ୍ଷ୍ୟ |

M 30mA: ବ୍ୟକ୍ତିଗତ ଶକ୍ ସୁରକ୍ଷା ପାଇଁ IEC ଆବଶ୍ୟକତା ପୂରଣ କରେ |

◆ 100mA - 1000mA: ଛୋଟ, ସ୍ଥାୟୀ ଭୂମି ତ୍ରୁଟିରୁ ଇନସୁଲେସନ୍ ଅବକ୍ଷୟ ଅଗ୍ନିକୁ ରୋକିଥାଏ |

Real ରିଅଲ୍-ୱାର୍ଲ୍ଡ କଣ୍ଡିଶନ୍ ପାଇଁ ଫିଲ୍ଡ-ଆଡଜଷ୍ଟେବଲ୍ |

ନିରାପତ୍ତା ବଜାୟ ରଖିବାବେଳେ ଓଦା ପରିବେଶରେ (ଯଥା, କାର୍ ଧୋଇବା, ଚାଷଜମି) ଉପଦ୍ରବକୁ ଏଡାଇବା ପାଇଁ ସୂକ୍ଷ୍ମ-ସମ୍ବେଦନଶୀଳତା ଏବଂ ସମୟ ବିଳମ୍ବ |

★ ଶିଳ୍ପ-ଗ୍ରେଡ୍ ନିର୍ଭରଯୋଗ୍ୟତା |

ଉଚ୍ଚ ଭାଙ୍ଗିବା କ୍ଷମତା (H- ପ୍ରକାର), ଦୃ ust ଆର୍କ ପୃଥକତା, ଏବଂ IP20 + ଟର୍ମିନାଲ୍ ସୁରକ୍ଷା ଏହାକୁ କଠୋର ବ୍ୟବସାୟିକ ଏବଂ ଶିଳ୍ପ ସେଟିଂ ପାଇଁ ଉପଯୁକ୍ତ କରିଥାଏ |

★ ଗ୍ଲୋବାଲ୍ ପାଚନ, ସ୍ଥାନୀୟ ମୂଲ୍ୟ |

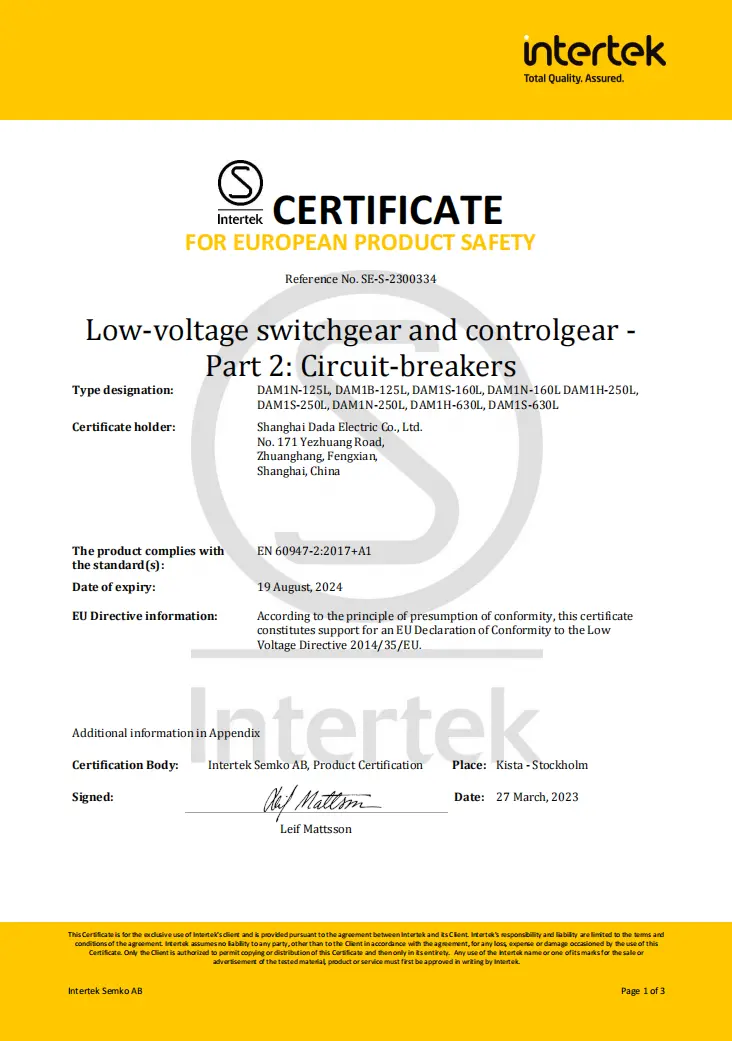

ୟୁରୋପ (ସିଏ / ସିବି) ପାଇଁ ସାର୍ଟିଫିକେଟ୍, ନର୍ଡିକ୍ ଦେଶଗୁଡିକ (SEMKO) - ରପ୍ତାନି ପ୍ରକଳ୍ପଗୁଡିକ ପାଇଁ ଏକ ବିଶ୍ୱସ୍ତ ଚାଇନିଜ୍ ଉତ୍ପାଦକଙ୍କ ପ୍ରତିଯୋଗିତାମୂଳକ ମୂଲ୍ୟ ସହିତ |

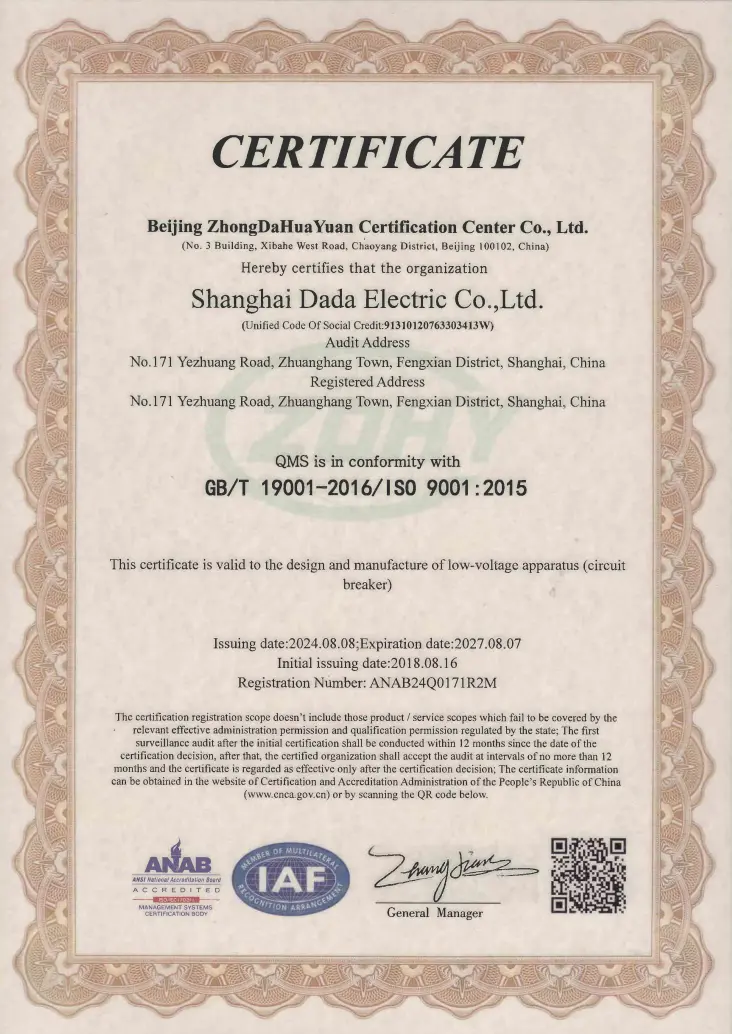

★ ଆମର ଉତ୍ପାଦନ ସୁବିଧା ISO9001: 2015 ଗୁଣବତ୍ତା ପରିଚାଳନା ସିଷ୍ଟମ ଅଧୀନରେ ପ୍ରମାଣିତ ହୋଇଛି |

ସାଧାରଣ ପ୍ରୟୋଗଗୁଡ଼ିକ |

ଉଚ୍ଚ-ରାଇଜ୍ ଆବାସିକ: ମୁଖ୍ୟ ଇନକମର୍ କିମ୍ବା ଫ୍ଲୋର୍ ପ୍ୟାନେଲ୍ (ଅଗ୍ନି ବିପଦ ହ୍ରାସ ପାଇଁ 300mA)

ଟନେଲ୍ ଏବଂ ମେଟ୍ରୋ: ବିଫଳ-ସୁରକ୍ଷିତ ଲିକେଜ୍ ଚିହ୍ନଟ ଆବଶ୍ୟକ କରୁଥିବା ଜଟିଳ ଭିତ୍ତିଭୂମି |

ଡାକ୍ତରଖାନା ଏବଂ ବିଦ୍ୟାଳୟ: ଆର୍ଦ୍ର ଅଞ୍ଚଳରେ (ଲ୍ୟାବ, ବିଶ୍ରାମ ଗୃହ) 30mA ସୁରକ୍ଷା |

ଇଣ୍ଡଷ୍ଟ୍ରିଆଲ୍ ପ୍ଲାଣ୍ଟସ୍: ଗ୍ରାଉଣ୍ଡ୍ ଫଲ୍ଟ ମନିଟରିଂ ସହିତ ମୋଟର ଫିଡର୍ |

ନିର୍ମାଣ ସ୍ଥାନ: କର୍ମଚାରୀଙ୍କ ସୁରକ୍ଷା ସହିତ ଅସ୍ଥାୟୀ ଶକ୍ତି ବଣ୍ଟନ |

FAQ

ପ୍ରଶ୍ନ 1: ଲିକେଜ୍ ସୁରକ୍ଷା ସହିତ ଏକ ମାନକ MCCB ଏବଂ MCCB ମଧ୍ୟରେ ପାର୍ଥକ୍ୟ କ’ଣ?

A1: ଏକ ମାନକ MCCB କେବଳ ଓଭରଲୋଡ୍ ଏବଂ ସର୍ଟ ସର୍କିଟରୁ ରକ୍ଷା କରିଥାଏ | DAM1L ଅବଶିଷ୍ଟ କରେଣ୍ଟ (ପୃଥିବୀ ଲିକେଜ୍) ଚିହ୍ନଟକୁ ଯୋଡିଥାଏ - ଯେତେବେଳେ କରେଣ୍ଟ ଲିକ୍ ହୋଇଯାଏ (ଯଥା, ଜଣେ ବ୍ୟକ୍ତିଙ୍କ ମାଧ୍ୟମରେ କିମ୍ବା ନଷ୍ଟ ହୋଇଯାଇଥିବା ଇନସୁଲେସନ୍), ବିଦ୍ୟୁତ୍ ଆଘାତ କିମ୍ବା ନିଆଁକୁ ରୋକିଥାଏ |

Q2: ବ୍ୟକ୍ତିଗତ ସୁରକ୍ଷା ପାଇଁ ମୁଁ 100A MCCB RCD ବ୍ୟବହାର କରିପାରିବି କି?

A2: କେବଳ 30mA ରେ ସେଟ୍ ହେଲେ | ରେଟେଡ୍ କରେଣ୍ଟ୍ (100A) ଲୋଡ୍ କ୍ଷମତାକୁ ବ୍ୟାଖ୍ୟା କରେ; ଅବଶିଷ୍ଟ ସେଟିଂ (I △ n) ସୁରକ୍ଷା କାର୍ଯ୍ୟକୁ ବ୍ୟାଖ୍ୟା କରେ | ଶକ୍ ସୁରକ୍ଷା ପାଇଁ, ଇନ୍ regardless n ନିଶ୍ଚିତ ଭାବରେ ≤30mA ହେବା ଆବଶ୍ୟକ |

Q3: RCD ସର୍କିଟ୍ କାହିଁକି ମଲ୍ଟି-ଫେଜ୍ ଶକ୍ତି ଆବଶ୍ୟକ କରେ?

A3: ଯଦି କେବଳ ଗୋଟିଏ ପର୍ଯ୍ୟାୟ ଦ୍ୱାରା ଚାଳିତ, ଗୋଟିଏ ପର୍ଯ୍ୟାୟ ବିଫଳତା ଲିକେଜ୍ ସୁରକ୍ଷାକୁ ଅକ୍ଷମ କରିବ | CDADA ର ମଲ୍ଟି-ଫେଜ୍ ଡିଜାଇନ୍ ସୁନିଶ୍ଚିତ କରେ ଯେ ଫେଜ୍ ହ୍ରାସ କିମ୍ବା ଲୋ ଭୋଲଟେଜ୍ (50V ପର୍ଯ୍ୟନ୍ତ) ସମୟରେ ମଧ୍ୟ RCD ସକ୍ରିୟ ରହିଥାଏ - ନିରାପତ୍ତା ନିରନ୍ତରତା ପାଇଁ ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ |

Q4: 4P ଲିକେଜ୍ MCCB TT କିମ୍ବା TN-S ସିଷ୍ଟମ୍ ପାଇଁ ଉପଯୁକ୍ତ କି?

A4: ହଁ - ଏହା TT, TN-S, ଏବଂ IT ସିଷ୍ଟମ୍ ପାଇଁ ଡିଜାଇନ୍ ହୋଇଛି | 4P ଡିଜାଇନ୍ ସମସ୍ତ ପର୍ଯ୍ୟାୟ ଏବଂ ନିରପେକ୍ଷକୁ ଭାଙ୍ଗେ, ଟିଟି ସିଷ୍ଟମ୍ ପାଇଁ ଜରୁରୀ ଯେଉଁଠାରେ ନିରପେକ୍ଷ ଭାବରେ ଅପଷ୍ଟ୍ରିମ୍ ଉପରେ ନିର୍ଭରଶୀଳ ନୁହେଁ |

Q5: ମଡ୍ୟୁଲାର୍ RCD + MCCB ମିଶ୍ରଣ ଉପରେ CDADA କାହିଁକି ବାଛିବେ?

A5: CDADA DAM1L ଅଫର୍ କରେ:

● ଛୋଟ ପାଦଚିହ୍ନ (ଇଣ୍ଟିଗ୍ରେଟେଡ୍ ବନାମ ଦୁଇଟି ଉପକରଣ)

● ସୁନିଶ୍ଚିତ ସମନ୍ୱୟ (କ m ଣସି ମେଳ ଖାଉ ନାହିଁ)

● କମ୍ ମୂଲ୍ୟ ଏବଂ ତାର ତାର ଜଟିଳତା |

● ଉଚ୍ଚ ବିଶ୍ୱସନୀୟତା (ଏକକ ସିଲ୍ ୟୁନିଟ୍)

ସ୍ଥିର-ସମ୍ବେଦନଶୀଳ RCD ସହିତ ଅନ-ସାଇଟ୍ ଆଡଜଷ୍ଟେବିଲିଟି ସମ୍ଭବ ନୁହେଁ |
