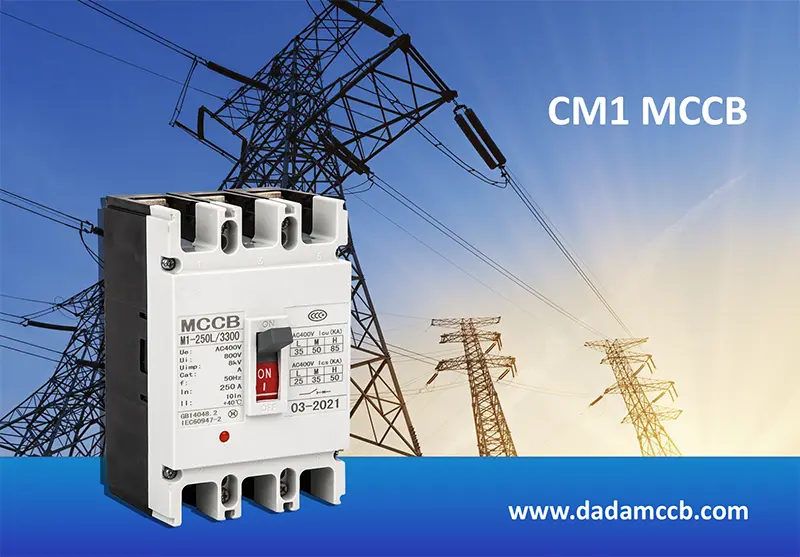

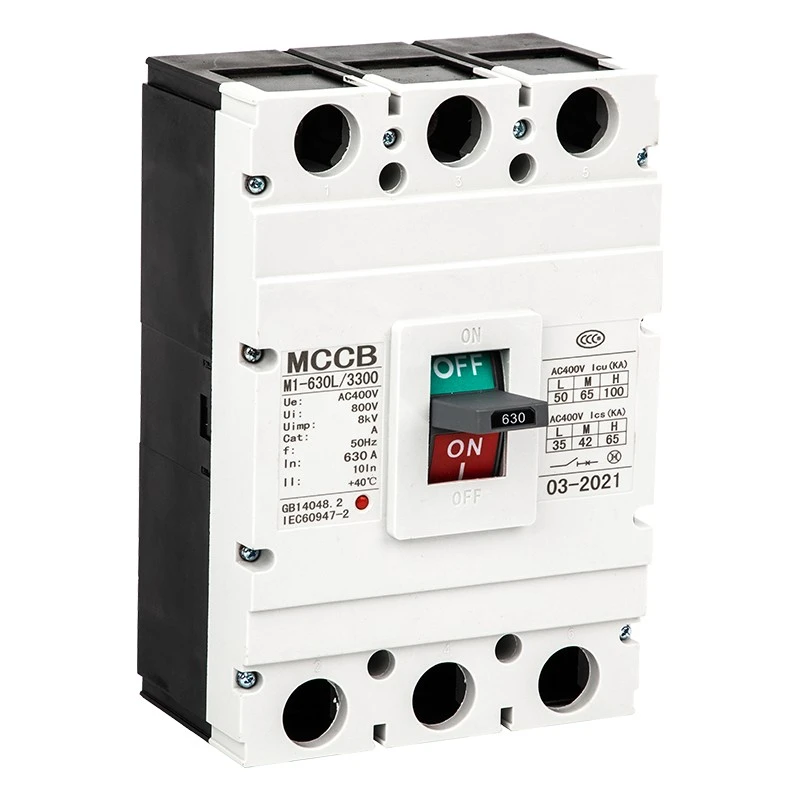

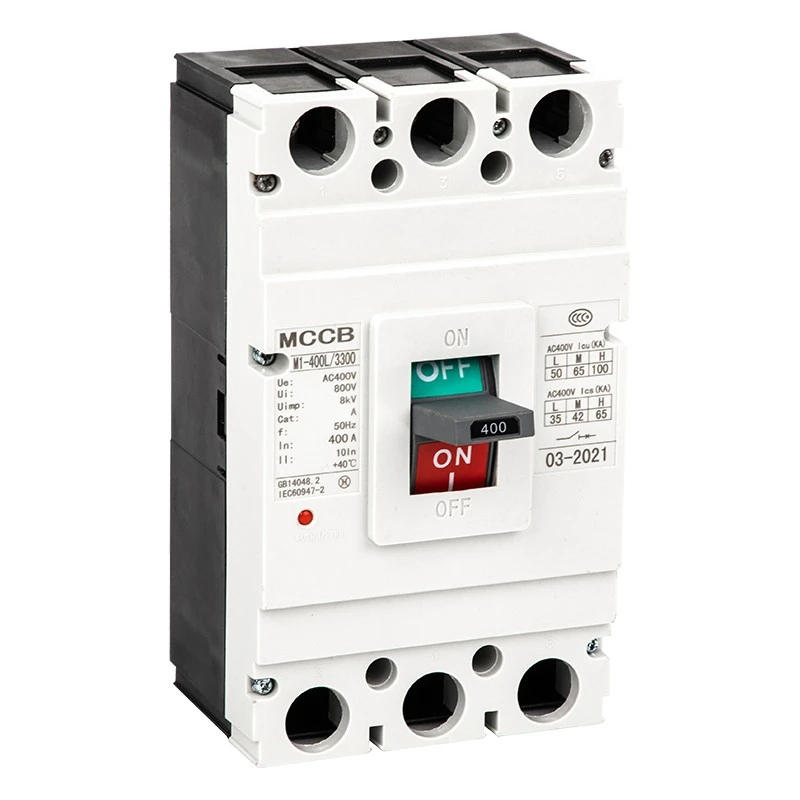

CM1 ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ |
Model:DAM2 (CM1) Series
ଏହି CDADA CM1 ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ (MCCB) ବଲ୍କ କ୍ରୟ ପାଇଁ ନିର୍ମିତ, IEC60947-2 ପ୍ରମାଣପତ୍ର ଏବଂ ଶିଳ୍ପ ଶକ୍ତି ବ୍ୟବସ୍ଥା ପାଇଁ ସ୍ଥିର କାର୍ଯ୍ୟଦକ୍ଷତା ସହିତ | CM1 MCCB ଉଚ୍ଚ-ଶକ୍ତି ସଂରଚନା ଏବଂ ନିର୍ଭରଯୋଗ୍ୟ ଟ୍ରପିଂ ଯନ୍ତ୍ର ବ୍ୟବହାର କରେ, ସଂସ୍ଥାପନ ଏବଂ ରକ୍ଷଣାବେକ୍ଷଣ ସହଜ | ଏହା ବ intelligent ଦ୍ଧିକ ସୁରକ୍ଷାକୁ ସ୍ଥାୟୀ ଡିଜାଇନ୍ ସହିତ ମିଶ୍ରଣ କରେ, ଶକ୍ତି ବଣ୍ଟନ ଏବଂ ଭାରୀ ଶିଳ୍ପ ପ୍ରୟୋଗରେ ଦୀର୍ଘ ସେବା ଜୀବନ ସୁନିଶ୍ଚିତ କରେ |

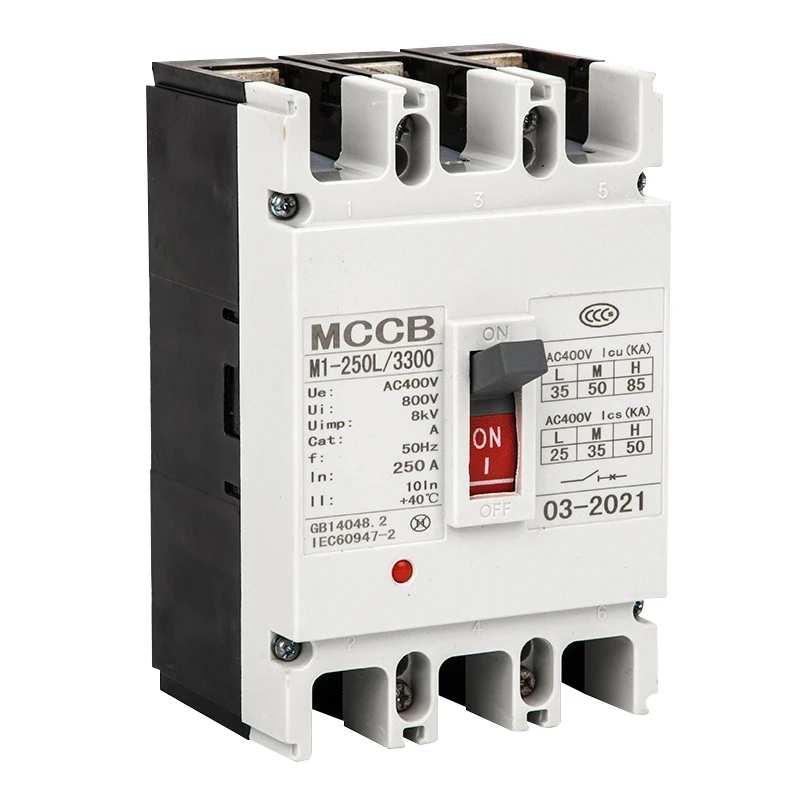

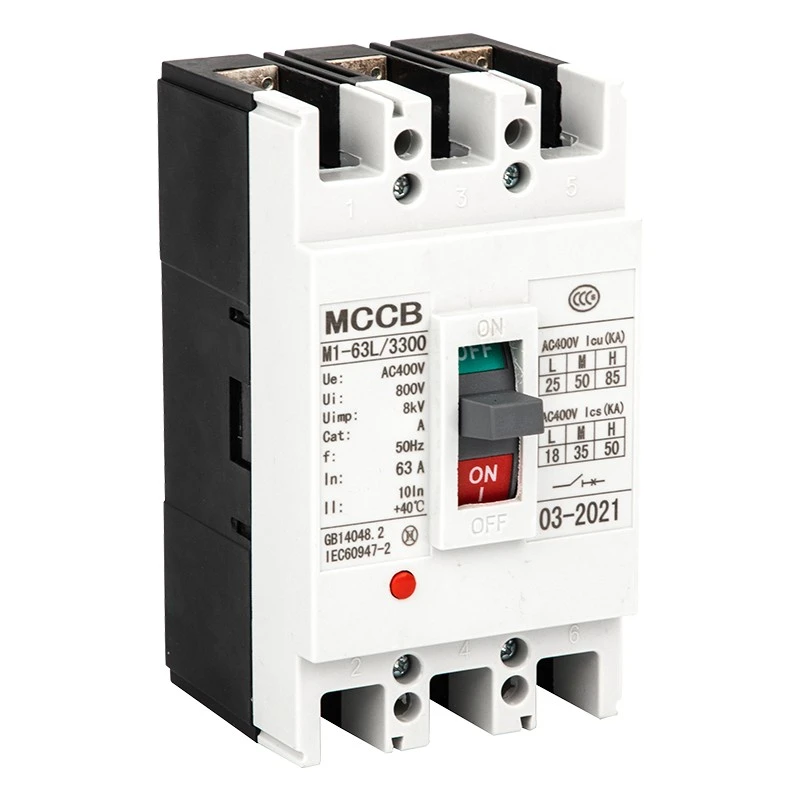

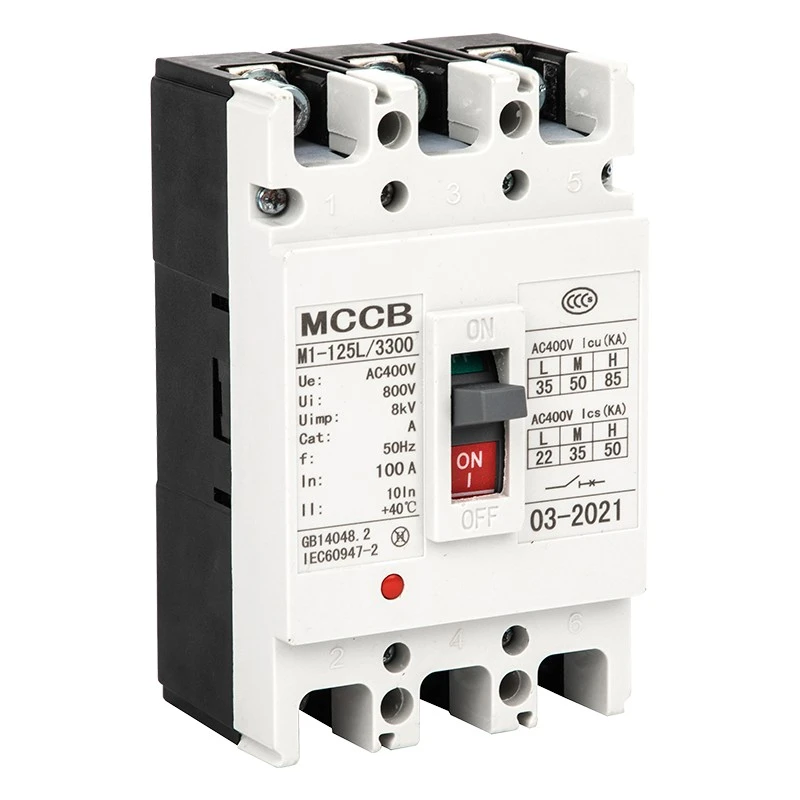

ଏହି DAM2 (CM1) ସିରିଜ୍ CM1 ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ୍ ବ୍ରେକର୍ ହେଉଛି ଏକ ଉଚ୍ଚ କ୍ଷମତା ସମ୍ପନ୍ନ ଲୋ-ଭୋଲଟେଜ୍ ସୁରକ୍ଷା ଉପକରଣ ଯାହା ଚାଇନାରେ ଏକ ନିର୍ଭରଯୋଗ୍ୟ ଉତ୍ପାଦକ ଏବଂ ଯୋଗାଣକାରୀ ସାଂଘାଇ DADA ଇଲେକ୍ଟ୍ରିକ୍ କୋ। 800V ପର୍ଯ୍ୟନ୍ତ ରେଟେଡ୍ ଇନସୁଲେସନ୍ ଭୋଲଟେଜ୍, ୱାର୍କିଂ ଭୋଲଟେଜ୍ 400V / 690V ଏବଂ ରେଟେଡ୍ କରେଣ୍ଟ୍ 63A ରୁ 1600A ପର୍ଯ୍ୟନ୍ତ, ଏହା ବିଦ୍ୟୁତ୍ ବଣ୍ଟନ, ସର୍କିଟ୍ ସୁରକ୍ଷା, ମୋଟର କଣ୍ଟ୍ରୋଲ୍ ଏବଂ ବାରମ୍ବାର ସୁଇଚ୍ ପାଇଁ ବହୁଳ ଭାବରେ ବ୍ୟବହୃତ ହୁଏ |
ଏହି କ୍ରମଟି ଭୂଲମ୍ବ ଏବଂ ଭୂସମାନ୍ତର ସ୍ଥାପନକୁ ସମର୍ଥନ କରେ, IEC60947-2 ମାନକ ସହିତ ଅନୁକରଣ କରେ ଏବଂ ବିଦ୍ୟୁତ୍ ଉପକରଣ ପାଇଁ ସମ୍ପୂର୍ଣ୍ଣ ଓଭରଲୋଡ୍, ସର୍ଟ ସର୍କିଟ୍ ଏବଂ ଅଣ୍ଡର-ଭୋଲଟେଜ୍ ସୁରକ୍ଷା ପ୍ରଦାନ କରେ |
ଉତ୍ପାଦ ବ Features ଶିଷ୍ଟ୍ୟଗୁଡିକ
★ ରେଟେଡ୍ ଇନସୁଲେସନ୍ ଭୋଲଟେଜ୍: 800 ଭି; ୱାର୍କିଂ ଭୋଲଟେଜ୍: 400V / 690V |
★ ସାମ୍ପ୍ରତିକ ପରିସର: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ ବ୍ରେକିଙ୍ଗ୍ କ୍ଷମତା: L ମାନକ, M ମଧ୍ୟମ, H ଉଚ୍ଚ ବ୍ରେକିଙ୍ଗ୍ ପ୍ରକାର |
★ ଥର୍ମାଲ୍-ମ୍ୟାଗ୍ନେଟିକ୍ ଏବଂ ଇଲେକ୍ଟ୍ରୋମ୍ୟାଗ୍ନେଟିକ୍ ଡୁଆଲ୍ ରିଲିଜ୍ ମୋଡ୍ |
★ ଭୂଲମ୍ବ / ଭୂସମାନ୍ତର ସ୍ଥାପନ, ବିଚ୍ଛିନ୍ନ ବ୍ୟବହାର ପାଇଁ ଉପଯୁକ୍ତ |
★ ବିସ୍ତୃତ ପରିବେଶ ତାପମାତ୍ରା ପରିସର: -5 ℃ ~ + 40 ℃ |
★ ଉଚ୍ଚତା ≤2000 ମିଟର, ପ୍ରଦୂଷଣ ଡିଗ୍ରୀ 3 |
ପ୍ରୟୋଗଗୁଡ଼ିକ
କାରଖାନା, କୋଠା, ଡାଟା କେନ୍ଦ୍ର, ବିଦ୍ୟୁତ୍ ଷ୍ଟେସନ୍, ଭିତ୍ତିଭୂମି, ଯାନ୍ତ୍ରିକ ଉପକରଣ ଏବଂ ବିଦ୍ୟୁତ୍ ବଣ୍ଟନ କ୍ୟାବିନେଟ୍ ସହିତ ଶିଳ୍ପ ଏବଂ ନାଗରିକ ଶକ୍ତି ବଣ୍ଟନ ପ୍ରଣାଳୀରେ CDADA CM1 ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ ବହୁଳ ଭାବରେ ପ୍ରୟୋଗ କରାଯାଏ | ଏହା ମୋଟର ସୁରକ୍ଷା, ସର୍କିଟ ରୂପାନ୍ତର ଏବଂ ନିର୍ମାଣ, ଧାତୁ, ପେଟ୍ରୋକେମିକାଲ୍ ଏବଂ ଅନ୍ୟାନ୍ୟ ଶିଳ୍ପରେ ନିରାପଦ ବିଦ୍ୟୁତ୍ ଯୋଗାଣ ପାଇଁ ମଧ୍ୟ ବ୍ୟବହୃତ ହୁଏ |
ଯାନ୍ତ୍ରିକ ପାରାମିଟରଗୁଡିକ |
★ ମାନକ: IEC60947-2, GB14048.2 |
★ ଫ୍ରିକ୍ୱେନ୍ସି: AC 50Hz / 60Hz |
Ole ପୋଲ: 1P, 2P, 3P, 4P
ରିଲିଜ୍: ଥର୍ମାଲ୍-ମ୍ୟାଗ୍ନେଟିକ୍ (ଡବଲ୍), ଇଲେକ୍ଟ୍ରୋମ୍ୟାଗ୍ନେଟିକ୍ (ତତକ୍ଷଣାତ୍)
★ ତତକ୍ଷଣାତ୍ ସେଟିଂ: ବଣ୍ଟନ ପ୍ରକାର 10In ± 20%; ମୋଟର ପ୍ରକାର 12In ± 20% |
★ ସଂସ୍ଥାପନ: ସାମ୍ନା ତାର, ପଛ ତାର, ପ୍ଲଗ୍ ଇନ୍ ପ୍ରକାର |
★ ଅପରେସନ୍: ମାନୁଆଲ୍, ଇଲେକ୍ଟ୍ରିକ୍ ଅପରେଟିଂ ମେକାନିଜିମ୍ |
|
ମଡେଲ୍ | |
ପୋଲ |
ରେଟେଡ୍ କରେଣ୍ଟ୍ (କ) |
ମୂଲ୍ୟାୟନ ଅପରେଟିଂ ଭୋଲଟେଜ୍ (ଭି) |
ମୂଲ୍ୟାୟନ ଇନସୁଲେସନ୍ ଭୋଲଟେଜ୍ (ଭି) |
ଚରମ ସର୍ଟ - ସର୍କିଟ ଭାଙ୍ଗିବା କ୍ଷମତା (Icu) |
ଫ୍ଲାସୋଭର | ଦୂରତା (mm) |
||
|
ପରୀକ୍ଷା ଭୋଲଟେଜ୍ | (ଭି) |
Icu (kA) |
ଆଇକସ୍ (kA) |
||||||
|
DAM2L-63 |
3 |
10、16、20、25 、 32、40、50、63 |
400 |
500 |
400 × 1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3-4 |
50 |
35 |
|||||
|
DAM2L-100 |
3-4 |
16、20、25、32、40 、 50、63、80、100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2、4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3-4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2、4 |
20 |
10 |
|||||
|
DAM2L-225 |
3-4 |
100、125、140 、 160、180、200、225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2、4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3-4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2、4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225、250、315 、 350、400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3-4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3-4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400、500-630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3-4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3-4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630-700、800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800、1000、1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
ବାହ୍ୟରେଖା ଏବଂ ସ୍ଥାପନ ପରିମାପ |
ଆମର CM1 MCCB 63A - 1600A ମଡେଲଗୁଡିକ ପାଇଁ ସମ୍ପୂର୍ଣ୍ଣ ଡାଇମେନ୍ସନ୍ ଡାଟା ପ୍ରଦାନ କରିଥାଏ, ଯେଉଁଥିରେ ଫ୍ରଣ୍ଟ୍ ୱେରିଂ, ପଛ ତାର ଏବଂ ପ୍ଲଗ୍ ଇନ୍ ପ୍ରକାର ଅନ୍ତର୍ଭୁକ୍ତ | ବିଭିନ୍ନ ଫ୍ରେମ୍ ଆକାର (63/100/225/400/630/800/1250/1600) ମାନକ କ୍ୟାବିନେଟ୍ ସ୍ଥାପନ ପାଇଁ H, H1, H2 ପରିମାଣ ସହିତ ମେଳ ଖାଉଛି | ସହଜ ସମାବେଶ ପାଇଁ ମାନୁଆଲ୍ ଏବଂ ଇଲେକ୍ଟ୍ରିକ୍ ଅପରେଟିଂ ମେକାନିଜିମ୍ ଉଚ୍ଚତା ମଧ୍ୟ ମାନକ ଅଟେ |
ଆନୁଷଙ୍ଗିକ ଏବଂ କାର୍ଯ୍ୟଗୁଡ଼ିକ |
ଆଭ୍ୟନ୍ତରୀଣ ଆନୁଷଙ୍ଗିକ |
Rel ରିଲିଜ୍: ନିର୍ଭରଯୋଗ୍ୟ ଟ୍ରପିଂ ପାଇଁ 70% –110% ରେଟେଡ୍ ଭୋଲଟେଜ୍ |
★ ଅଣ୍ଡର-ଭୋଲଟେଜ୍ ରିଲିଜ୍: ସ୍ୱୟଂଚାଳିତ ସୁରକ୍ଷା ପାଇଁ 35% –70% ଭୋଲଟେଜ୍ ଡ୍ରପ୍ |
★ ସହାୟକ ଯୋଗାଯୋଗ ଏବଂ ଆଲାର୍ମ ଯୋଗାଯୋଗ: ସଙ୍କେତ ମତାମତ ଏବଂ ତ୍ରୁଟି ଆଲାର୍ମ |
★ ପ୍ରି-ପେଡ୍ ମିଟର ଉତ୍ସର୍ଗୀକୃତ ପ୍ରକାଶନ: –.–- s ବିଳମ୍ବରେ ବିଳମ୍ବ |
ବାହ୍ୟ ଆନୁଷଙ୍ଗିକ |
ମାନୁଆଲ ଅପରେଟିଂ କ mechanism ଶଳ
★ ଇଲେକ୍ଟ୍ରିକ୍ (ମୋଟର) ଅପରେଟିଂ ମେକାନିଜିମ୍ |
★ ପର୍ଯ୍ୟାୟ ବିଚ୍ଛିନ୍ନକର୍ତ୍ତା, ମାଉଣ୍ଟିଂ ସ୍କ୍ରୁ, ବସ୍ ବାର୍ କିଟ୍ |

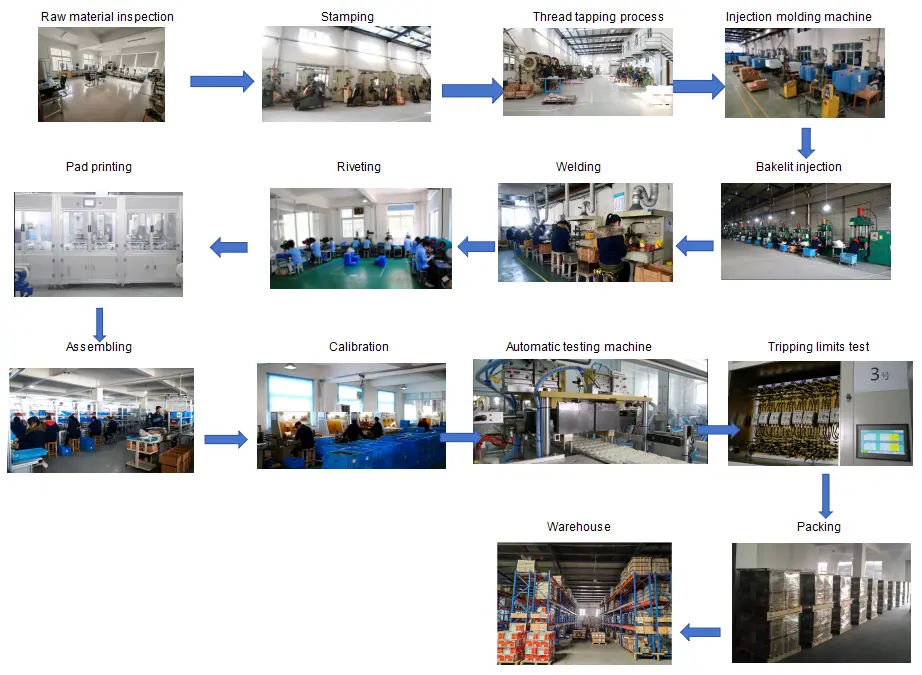

ଗୁଣବତ୍ତା ନିୟନ୍ତ୍ରଣ ପ୍ରବାହ |
କଞ୍ଚାମାଲ ଯାଞ୍ଚ → ଉତ୍ପାଦନ ପ୍ରକ୍ରିୟାକରଣ → ବିଧାନସଭା ରେଖା → ଯାତ୍ରା ଚରିତ୍ର ପରୀକ୍ଷା → ତାପମାତ୍ରା ବୃଦ୍ଧି ପରୀକ୍ଷା → ସର୍ଟ ସର୍କିଟ ପରୀକ୍ଷା → ବାର୍ଦ୍ଧକ୍ୟ ପରୀକ୍ଷା → ଦୃଶ୍ୟମାନତା ଏବଂ ପରିମାପ ଯାଞ୍ଚ → ପ୍ୟାକେଜିଂ → ପଠାଇବା ପୂର୍ବରୁ ଚୂଡ଼ାନ୍ତ ଯାଞ୍ଚ |

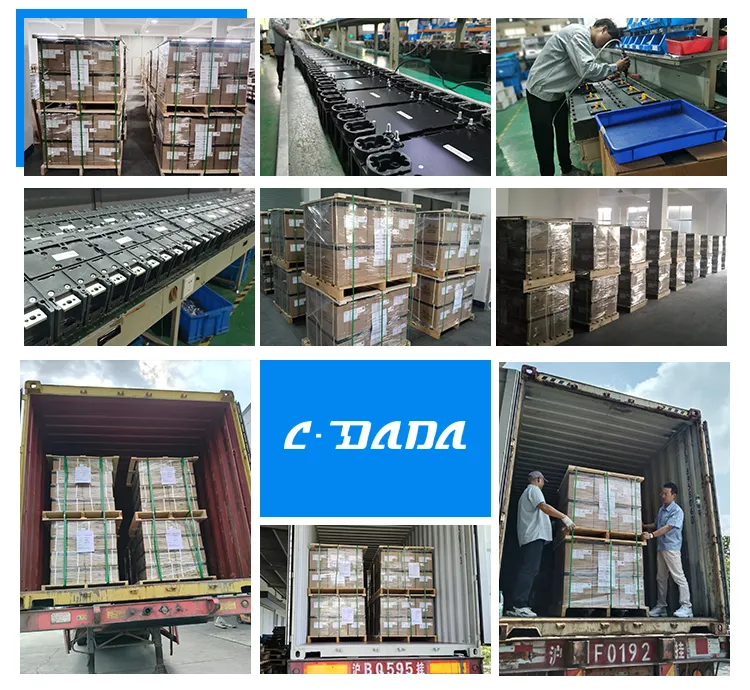

ପ୍ୟାକେଜିଂ ଏବଂ ସିପିଂ
ସୁରକ୍ଷିତ ପରିବହନ ପାଇଁ ମାନକ ରପ୍ତାନି କାର୍ଟନ୍ + କାଠ ପ୍ୟାଲେଟ୍ |
★ ଲେବଲ୍: ମଡେଲ୍, ସାମ୍ପ୍ରତିକ, ପୋଲ, ପରିମାଣ, ପ୍ରମାଣପତ୍ର |
Sea ସମୁଦ୍ର, ବାୟୁ ଏବଂ ସ୍ଥଳ ସାମଗ୍ରୀ ପାଇଁ ଉପଯୁକ୍ତ |

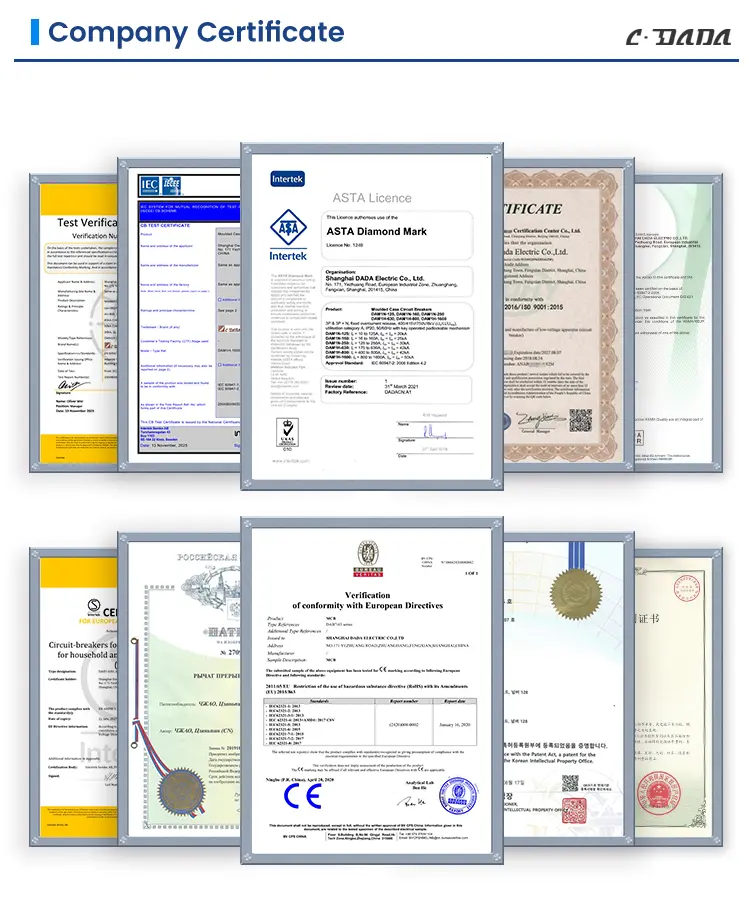

ପ୍ରମାଣପତ୍ର
IEC60947-2, GB14048.2, CE, CB, ROHS ଏବଂ ଅନ୍ୟାନ୍ୟ ଆନ୍ତର୍ଜାତୀୟ ଅନୁମୋଦନ |

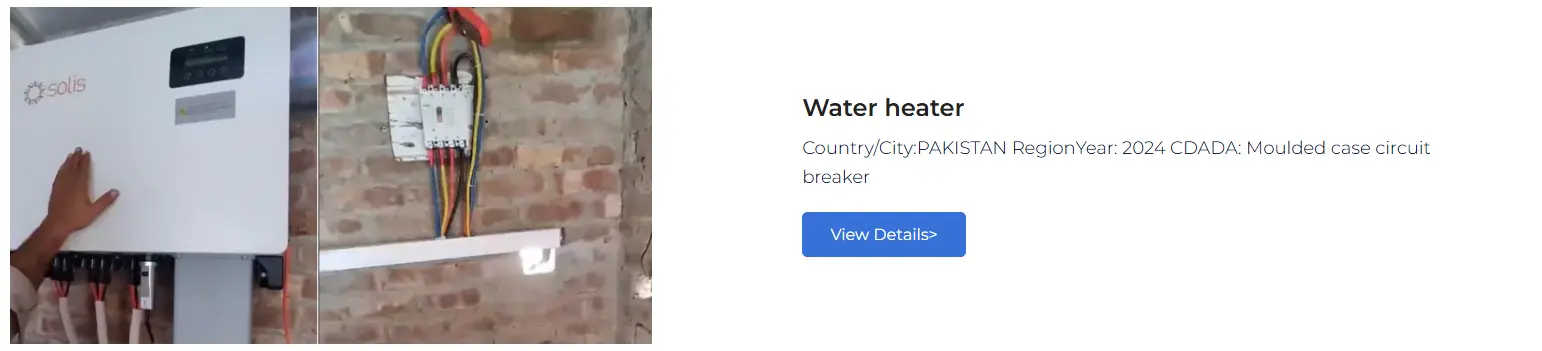

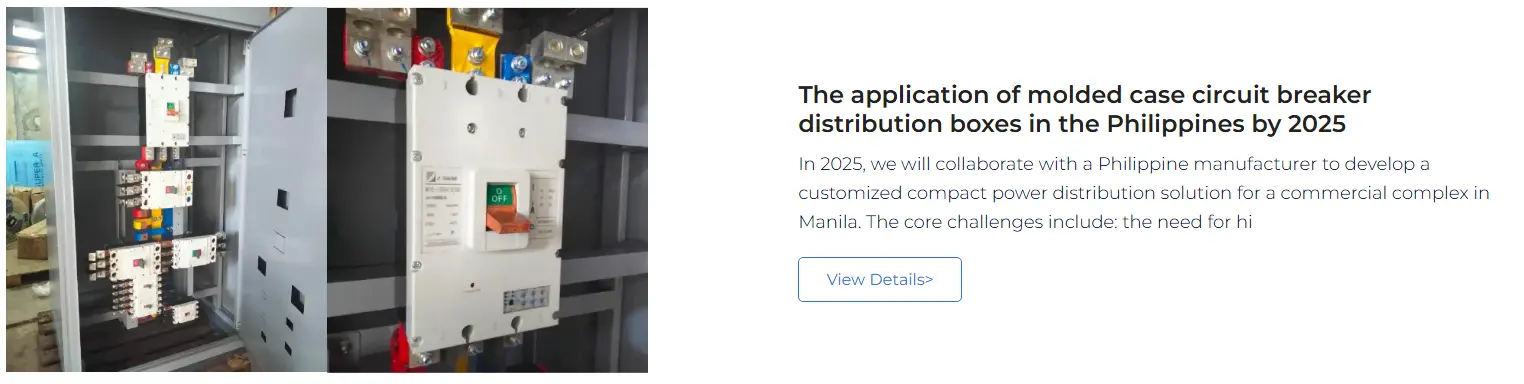

ଗ୍ରାହକ ସହଯୋଗ ମାମଲା |
ୟୁରୋପ, ଦକ୍ଷିଣ ପୂର୍ବ ଏସିଆ, ମଧ୍ୟ ପୂର୍ବ, ଆଫ୍ରିକା ଏବଂ ଦକ୍ଷିଣ ଆମେରିକାରେ ବିଦ୍ୟୁତ୍ ବିତରଣ ସିଷ୍ଟମ ଇଣ୍ଟିଗ୍ରେଟର, ଶିଳ୍ପ ଉପକରଣ ଉତ୍ପାଦନକାରୀ, ସୁଇଚ୍ ଗିଅର୍ କାରଖାନା, ନିର୍ମାଣ କଣ୍ଟ୍ରାକ୍ଟର ଏବଂ OEM ବ୍ରାଣ୍ଡ ସହିତ CDADA DAM2 ସିରିଜ୍ MCCB ବିଶ୍ୱ ଗ୍ରାହକଙ୍କୁ ଯୋଗାଇ ଦିଆଯାଇଛି | ଦୀର୍ଘକାଳୀନ ସହଭାଗୀମାନଙ୍କ ପାଇଁ ଆମେ ସ୍ଥିର ବଲ୍କ ଯୋଗାଣ ଏବଂ କଷ୍ଟୋମାଇଜ୍ ସମାଧାନ ପ୍ରଦାନ କରୁ |
: CM1 ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍, ଚୀନ୍, ଉତ୍ପାଦକ, ଯୋଗାଣକାରୀ, କାରଖାନା |
