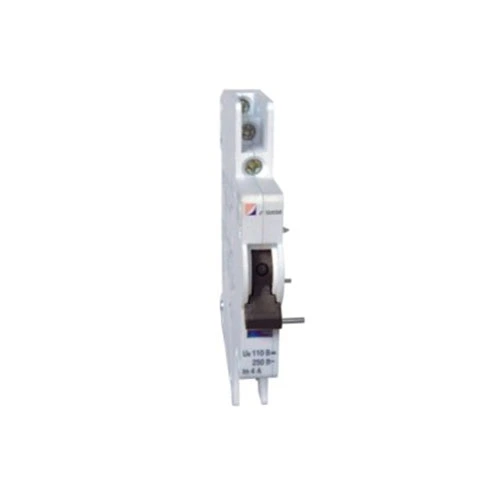

MCB ଆଲାର୍ମ ଏବଂ ସହାୟକ ସମ୍ପର୍କ |

40+ ବର୍ଷର ଅଭିଜ୍ଞତା ସହିତ CDADA ଏକ ଉତ୍ପାଦକ ଏବଂ ଯୋଗାଣକାରୀ, ଆମେ ବହୁତଗୁଡ଼ିଏ ପ୍ରୋଜେକ୍ଟ ଦେଖିଛୁ ଯେଉଁଠାରେ ପ୍ୟାନେଲ୍ ଅପରେଟରମାନେ ଏକ ଟ୍ରପ୍ ବ୍ରେକର୍ ମିସ୍ କରନ୍ତି - ଏହା ବିଳମ୍ବ ନହେବା ପର୍ଯ୍ୟନ୍ତ | ସେଥିପାଇଁ ଆମେ CDADA MCB ଆଲାର୍ମ ଏବଂ ସହାୟକ ଯୋଗାଯୋଗ (DAB7-FL) ର ପରିକଳ୍ପନା କରିଛୁ: ଏକ ସ୍ମାର୍ଟ, ସ୍ପେସ୍ ସେଭିଙ୍ଗ୍ ସମାଧାନ ଯାହା ଆପଣଙ୍କୁ ଗୋଟିଏ ମଡ୍ୟୁଲ୍ ରେ ଦୁଇଟି ଜଟିଳ ସଙ୍କେତ ଦେଇଥାଏ - ବ୍ରେକର୍ ପୋଜିସନ୍ (ON / OFF) ଏବଂ ଟ୍ରିପ୍ କାରଣ (ଓଭରଲୋଡ୍ / ସର୍ଟ ସର୍କିଟ) |

ଆମର ପରାମର୍ଶ: ଯଦି ଆପଣଙ୍କର କଣ୍ଟ୍ରୋଲ୍ ସିଷ୍ଟମ୍ ଏକ ମାନୁଆଲ୍ ଅଫ୍ ଏବଂ ଏକ ତ୍ରୁଟି ଯାତ୍ରା ମଧ୍ୟରେ ପ୍ରଭେଦ କରିବାକୁ ଆବଶ୍ୟକ କରେ, ଏହା ହେଉଛି ଆପଣ ନିଶ୍ଚିତ କରିବାକୁ ଥିବା ଆନୁଷଙ୍ଗିକ | ଷ୍ଟାଣ୍ଡାର୍ଡ ସହାୟକ ସମ୍ପର୍କ କେବଳ ପାର୍ଥକ୍ୟ କହିପାରିବ ନାହିଁ - କିନ୍ତୁ ଆମର |

ଡୁଆଲ୍-ଫଙ୍କସନ୍ ଡିଜାଇନ୍: ଗୋଟିଏ ମଡ୍ୟୁଲ୍, ଦୁଇଟି ସଙ୍କେତ |

CDADA MCB ଆଲାର୍ମ ଏବଂ ସହାୟକ ଯୋଗାଯୋଗ ଚତୁର ଯାନ୍ତ୍ରିକ ଚୟନକର୍ତ୍ତା ସହିତ ଦୁଇଟି ସ୍ independent ାଧୀନ ସ୍ଥାନାନ୍ତର ସମ୍ପର୍କ ବ features ଶିଷ୍ଟ୍ୟ କରେ:

A “A” ରେ ହଳଦିଆ ସୂଚକ: ଉଭୟ ସମ୍ପର୍କ ସହାୟକ ସମ୍ପର୍କ ଭାବରେ କାର୍ଯ୍ୟ କରେ → ସଙ୍କେତ MCB ON / OFF ଅବସ୍ଥା |

AL “AL” ରେ ହଳଦିଆ ସୂଚକ:

★ ବାମ ଯୋଗାଯୋଗ = ସହାୟକକାରୀ (ON / OFF ସ୍ଥିତି)

★ ସଠିକ୍ ଯୋଗାଯୋଗ = ଆଲାର୍ମ (କେବଳ ତ୍ରୁଟି ହେତୁ MCB ଯାତ୍ରା କଲାବେଳେ ସକ୍ରିୟ ହୁଏ)

★ ଏହାର ଅର୍ଥ ଆପଣ ତାର କରିପାରିବେ:

“ଶକ୍ତି ଅନ୍” ଦେଖାଇବାକୁ ସବୁଜ ଆଲୋକ |

“ଫଲ୍ଟ ଆଲାର୍ମ” ଟ୍ରିଗର କରିବାକୁ ଏକ ଲାଲ୍ ଆଲୋକ କିମ୍ବା PLC ଇନପୁଟ୍ |

Your ଆପଣଙ୍କର DAB7-63 MCB ରେ ଗୋଟିଏ ଆଡ୍-ଅନ୍ ମଡ୍ୟୁଲ୍ ରୁ |

ଯାନ୍ତ୍ରିକ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

ଗୁରୁତ୍: ପୂର୍ଣ: ଏହି ଆନୁଷଙ୍ଗିକକୁ ସ୍ୱତନ୍ତ୍ର ଭାବରେ ବ୍ୟବହାର କରାଯାଇପାରିବ ନାହିଁ - ଏହାକୁ ସିଧାସଳଖ ଏକ DAB7-63 MCB ଉପରେ ସ୍ଥାପନ କରାଯିବା ଆବଶ୍ୟକ |

ସଂସ୍ଥାପନ ଗାଇଡ୍ (ଆମର ଫିଲ୍ଡ ଇଞ୍ଜିନିୟର୍ମାନଙ୍କ ଠାରୁ)

Safe ନିରାପଦ, ନିର୍ଭରଯୋଗ୍ୟ କାର୍ଯ୍ୟ ପାଇଁ ଏହି ପଦକ୍ଷେପଗୁଡ଼ିକୁ ଅନୁସରଣ କରନ୍ତୁ:

ସ୍ଥାପନ ପୂର୍ବରୁ ସର୍କିଟକୁ ବନ୍ଦ କରନ୍ତୁ |

Click DAB7-FL ମଡ୍ୟୁଲ୍ କ୍ଲିକ୍ ନହେବା ପର୍ଯ୍ୟନ୍ତ DAB7-63 MCB ର ବାମ ପାର୍ଶ୍ୱରେ ସ୍ଲାଇଡ୍ କରନ୍ତୁ |

The ଅନ୍ତର୍ଭୁକ୍ତ ଦ୍ୱିପାକ୍ଷିକ ଟେପ୍ ସହିତ ସୁରକ୍ଷିତ (କମ୍ପନ ପ୍ରତିରୋଧ ପାଇଁ) |

Terms ଟର୍ମିନାଲ୍ ସହିତ ତାରଗୁଡିକ ସଂଯୋଗ କରନ୍ତୁ (ପ୍ରତି ଯୋଗାଯୋଗ ଗୋଷ୍ଠୀ ପାଇଁ 2):

Aux ସହାୟକ (ସ୍ଥିତି) ପାଇଁ ବାମ ଯୋଡି ବ୍ୟବହାର କରନ୍ତୁ |

ଆଲାର୍ମ (ଯାତ୍ରା ଚିହ୍ନଟ) ପାଇଁ ଡାହାଣ ଯୋଡି ବ୍ୟବହାର କରନ୍ତୁ |

ଯଦି ଆପଣ ତ୍ରୁଟି ଆଲାର୍ମ କାର୍ଯ୍ୟକାରିତା ଆବଶ୍ୟକ କରନ୍ତି ତେବେ ହଳଦିଆ ଚୟନକର୍ତ୍ତାକୁ “AL” ରେ ସେଟ୍ କରନ୍ତୁ |

★ ପରୀକ୍ଷା: ମାନୁଆଲୀ MCB କୁ ଯାତ୍ରା କରନ୍ତୁ - କେବଳ ଏକ ତ୍ରୁଟି ଯାତ୍ରା ସମୟରେ ଆଲାର୍ମ ଯୋଗାଯୋଗ ସ୍ଥିତି ପରିବର୍ତ୍ତନ କରିବା ଉଚିତ |

★ ପ୍ରୋ ଟିପ୍: ତୁମର ତାରକୁ ସ୍ପଷ୍ଟ ଭାବରେ ଲେବଲ୍ କର! ଅନେକ ଟେକ୍ନିସିଆନ କମିଶନ ସମୟରେ ସହାୟକ ବନାମ ଆଲାର୍ମ ସିଗନାଲକୁ ଦ୍ୱନ୍ଦରେ ପକାନ୍ତି |

ଷ୍ଟାଣ୍ଡାର୍ଡ ସହାୟକ ଯୋଗାଯୋଗ ବଦଳରେ ଆପଣ ଏହାକୁ କେବେ ବ୍ୟବହାର କରିବା ଉଚିତ୍?

ସାଧାରଣ ପ୍ରୟୋଗଗୁଡ଼ିକ:

★ ଡାଟା କେନ୍ଦ୍ର PDU ମନିଟରିଂ |

★ ସ olar ର ମିଶ୍ରଣ ବାକ୍ସଗୁଡ଼ିକ |

★ ଶିଳ୍ପ ନିୟନ୍ତ୍ରଣ ପ୍ୟାନେଲ୍ |

Management ବିଲ୍ଡିଂ ମ୍ୟାନେଜମେଣ୍ଟ ସିଷ୍ଟମ (BMS)

★ ଲିଫ୍ଟ କିମ୍ବା HVAC ସୁରକ୍ଷା ସର୍କିଟ୍ |

ବାରମ୍ବାର ପଚରାଯାଉଥିବା ପ୍ରଶ୍ନ |

Q1: ମୁଁ ଏହାକୁ ଅଣ CDADA MCB ରେ ବ୍ୟବହାର କରିପାରିବି କି?

A1: ନା। DAB7-FL କେବଳ CDADA DAB7-63 ବ୍ରେକର୍ ପାଇଁ ଯାନ୍ତ୍ରିକ ଏବଂ ପରିମାପ ଭାବରେ ଡିଜାଇନ୍ ହୋଇଛି | ଏହା Schneider, ABB, କିମ୍ବା Siemens MCBs ସହିତ ଫିଟ୍ ହେବ ନାହିଁ |

Q2: ଆଲାର୍ମ ଯୋଗାଯୋଗ ପ୍ରକୃତରେ କିପରି କାମ କରେ?

A2: MCB ଭିତରେ, ଥର୍ମାଲ୍ / ଚୁମ୍ବକୀୟ ତ୍ରୁଟି ଯାତ୍ରା ବନାମ ଏକ ମାନୁଆଲ୍ ସୁଇଚ୍ ଅଫ୍ ସମୟରେ ଏକ ଟ୍ରିପ୍ ଲ୍ୟାଚ୍ ମେକାନିଜିମ୍ ଭିନ୍ନ ଭାବରେ ଗତି କରେ | DAB7-FL ଏହି ଯାନ୍ତ୍ରିକ ପାର୍ଥକ୍ୟକୁ ଚିହ୍ନଟ କରେ ଏବଂ କେବଳ ପ୍ରକୃତ ତ୍ରୁଟି ସମୟରେ ଆଲାର୍ମ ସମ୍ପର୍କକୁ ସକ୍ରିୟ କରିଥାଏ |

Q3: ମୋର ଉଭୟ ସମ୍ପର୍କ ତାରଯୁକ୍ତ ଦରକାର କି?

A3: ଅବଶ୍ୟ ନୁହେଁ | ତୁମର ନିୟନ୍ତ୍ରଣ ତର୍କ ଉପରେ ନିର୍ଭର କରି ତୁମେ କେବଳ ସହାୟକ, କେବଳ ଆଲାର୍ମ, କିମ୍ବା ଉଭୟ ବ୍ୟବହାର କରିପାରିବ | ମଡ୍ୟୁଲ୍ ଆପଣଙ୍କୁ ନମନୀୟତା ପ୍ରଦାନ କରେ |

Q4: ଏହା DC ସ ar ର ପ୍ରୟୋଗ ପାଇଁ ଉପଯୁକ୍ତ କି?

A4: ହଁ! 110V / 0.5A ର DC-12 ରେଟିଂ ସହିତ, ଏହା ସ ar ର ଷ୍ଟ୍ରିଙ୍ଗ ମନିଟରିଂ ପାଇଁ ଆଦର୍ଶ ଯେଉଁଠାରେ ଆପଣଙ୍କୁ ଦୂରରୁ PV ଆରେ ତ୍ରୁଟି ଚିହ୍ନଟ କରିବାକୁ ପଡିବ |

Q5: ଜେନେରିକ୍ ବ୍ରାଣ୍ଡ ଉପରେ CDADA କାହିଁକି ବାଛନ୍ତୁ?

A5: କାରଣ ଆମେ ପ୍ରଦାନ କରୁଛୁ:

● ପ୍ରକୃତ ଦୋଷ ଭେଦଭାବ (କେବଳ ପୋଜିସନ୍ ସେନ୍ସିଂ ନୁହେଁ)

DA DAB7 MCBs ସହିତ ନିରବିହୀନ ଏକୀକରଣ - କ ada ଣସି ଆଡାପ୍ଟର ପ୍ଲେଟ୍ ନାହିଁ |

● କାରଖାନା ପରୀକ୍ଷିତ ଯାନ୍ତ୍ରିକ ଯୋଡି - କ play ଣସି ଖେଳ କିମ୍ବା ମିସ୍ ସିଗ୍ନାଲ୍ ନାହିଁ |

Field କ୍ଷେତ୍ର ଯାଞ୍ଚ ପାଇଁ ଭିଜୁଆଲ୍ ସୂଚକ (ହଳଦିଆ ପତାକା) ସଫା କରନ୍ତୁ |

ଅସୁବିଧାଜନକ ପ୍ରକଳ୍ପ ପାଇଁ ଗ୍ଲୋବାଲ୍ ସାର୍ଟିଫିକେଟ୍ (CE, CB, RoHS) |

CDADA R&D ରୁ ଅନ୍ତିମ ଟିପ୍ପଣୀ |

ଆଧୁନିକ ବ electrical ଦ୍ୟୁତିକ ପ୍ରଣାଳୀରେ, ‘ଅନ୍ / ଅଫ୍’ ଯଥେଷ୍ଟ ନୁହେଁ - ଆପଣଙ୍କୁ ବୁଦ୍ଧି ଦରକାର | ଆମର MCB ଆଲାର୍ମ ଏବଂ ସହାୟକ ସମ୍ପର୍କ ଏକ ସରଳ ବ୍ରେକରକୁ ଏକ ଡାଇଗ୍ନୋଷ୍ଟିକ୍ ନୋଡରେ ପରିଣତ କରେ, ଯାହା ଆପଣଙ୍କୁ ଚତୁର, ନିରାପଦ ପ୍ୟାନେଲ ଗଠନ କରିବାରେ ସାହାଯ୍ୟ କରେ | ଏବଂ ଏହା ସମାନ ଦଳ ଦ୍ୱାରା ପ୍ରସ୍ତୁତ ଯାହାକି MCB ର ଡିଜାଇନ୍ କରେ, ତୁମେ ସଂପୂର୍ଣ୍ଣ ସିନର୍ଜି ପାଇବ - କ gu ଣସି ଅନୁମାନ ନାହିଁ | ” - CDADA ଉତ୍ପାଦ ବିକାଶ ଦଳ |

ଅର୍ଡର କରିବାକୁ ପ୍ରସ୍ତୁତ? ଆମେ ପ୍ରଦାନ କରୁଛୁ:

Panel ପ୍ୟାନେଲ୍ ନିର୍ମାଣକାରୀଙ୍କ ପାଇଁ ବହୁଳ ରିହାତି |

MC MCB + DAB7-FL ୟୁନିଟ୍ ଗୁଡିକ ପୂର୍ବରୁ ଏକତ୍ରିତ (ଶ୍ରମ ସଞ୍ଚୟ)

● ମାଗଣା ତାରଯୁକ୍ତ ଚିତ୍ର ଏବଂ PLC ତର୍କର ଉଦାହରଣ |
