ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ସ ପାଇଁ ଏକ ପ୍ରାକ୍ଟିକାଲ୍ ଗାଇଡ୍ |

ଏକ MCCB କ’ଣ?

ଏକ MCCB -old ାଞ୍ଚା କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ |- ଏକ ଲୋ-ଭୋଲଟେଜ୍ ପ୍ରତିରକ୍ଷା ଉପକରଣ ଯାହାକି ଓଭରଲୋଡ୍ କିମ୍ବା ସର୍ଟ ସର୍କିଟ୍ ଅବସ୍ଥା ଚିହ୍ନଟ କଲାବେଳେ ସ୍ୱୟଂଚାଳିତ ଭାବରେ ଏକ ସର୍କିଟ୍କୁ ସଂଯୋଗ ବିଚ୍ଛିନ୍ନ କରେ | ଫ୍ୟୁଜ୍ ପରି, ଏହାକୁ ପୁନ et ସେଟ୍ କରି ଏକ ଯାତ୍ରା ପରେ ପୁନ used ବ୍ୟବହାର କରାଯାଇପାରିବ | ଛାଞ୍ଚ ହୋଇଥିବା କେସ୍ ଭିତରେ, ଏକ ଥର୍ମାଲ୍-ମ୍ୟାଗ୍ନେଟିକ୍ ଟ୍ରିପ୍ ମେକାନିଜିମ୍ ଦୁଇଟି କାର୍ଯ୍ୟ ପରିଚାଳନା କରେ: ଏକ ଥର୍ମାଲ୍ ଉପାଦାନ ସ୍ଥାୟୀ ଓଭରଲୋଡ୍ ଉପରେ ପ୍ରତିକ୍ରିୟା କରୁଥିବାବେଳେ ଏକ ଚୁମ୍ବକୀୟ ଉପାଦାନ ତୁରନ୍ତ ସର୍ଟ ସର୍କିଟ୍ ତ୍ରୁଟି ଉପରେ ପ୍ରତିକ୍ରିୟା କରେ | ଫଳାଫଳ ହେଉଛି ସୁରକ୍ଷା ଯାହା ପ୍ରକୃତ ବ electrical ଦୁତିକ ଭାରଗୁଡ଼ିକର ଆଚରଣ ସହିତ ମେଳ ଖାଏ |

କେତେବେଳେ ଏକ MCCB ବାଛିବେ: ମୁଖ୍ୟ ଆସୁଥିବା ଫିଡର୍, ତିନି-ପର୍ଯ୍ୟାୟ ବଣ୍ଟନ ପ୍ୟାନେଲ୍, ବଡ଼ ମୋଟର ସର୍କିଟ୍, କିମ୍ବା ଯେକ any ଣସି ବିନ୍ଦୁ ଯେଉଁଠାରେ ଆଶାକର୍ମୀ ସର୍ଟ ସର୍କିଟ୍ କରେଣ୍ଟ ଏକ MCB ବାଧା ଦେଇପାରେ ତାହାଠାରୁ ଅଧିକ |

ଯେତେବେଳେ ଏକ MCB ଯଥେଷ୍ଟ: ସାମାନ୍ୟ ଲୋଡ୍ ଏବଂ ନିମ୍ନ ତ୍ରୁଟି ସ୍ତର ସହିତ ଅନ୍ତିମ ସବ୍-ସର୍କିଟ୍ - ଆବାସିକ ବୋର୍ଡ, ଆଲୋକ ଏବଂ ସକେଟ୍ ସର୍କିଟ୍ |

କିପରି ସଠିକ୍ MCCB ଚୟନ କରିବେ |

ରେଟେଡ୍ କରେଣ୍ଟ୍ (ଇନ୍)

1। - କ୍ରମାଗତ ଭାର ସହିତ ମେଳ କରନ୍ତୁ, ଏବଂ ମୋଟରଗୁଡିକର ସ୍ରୋତ ଆରମ୍ଭ ପାଇଁ ହେଡରୁମକୁ ଅନୁମତି ଦିଅନ୍ତୁ |

ଭାଙ୍ଗିବା କ୍ଷମତା (Icu / Ics)

2। - ସଂସ୍ଥାପନ ବିନ୍ଦୁରେ ଆଶାକର୍ମୀ ସର୍ଟ ସର୍କିଟ୍ କରେଣ୍ଟ ଠାରୁ ଅଧିକ ହେବା ଜରୁରୀ | ତ୍ରୁଟି ସ୍ତର ଯେତେ ଅଧିକ, ତୁମେ ଆବଶ୍ୟକ କରୁଥିବା Icu ଅଧିକ |

ପୋଲ

3। - ତିନି-ପର୍ଯ୍ୟାୟ ସିଷ୍ଟମ୍ ପାଇଁ 3P, 4P ଯେଉଁଠାରେ ନିରପେକ୍ଷ ମଧ୍ୟ ବିଚ୍ଛିନ୍ନତା ଆବଶ୍ୟକ କରେ |

ଭୋଲଟେଜ୍ ମୂଲ୍ୟାୟନ

4। - ରେଟେଡ୍ ଅପରେସନ୍ ଭୋଲଟେଜ୍ (Ue), ଇନସୁଲେସନ୍ ଭୋଲଟେଜ୍ (Ui) ଏବଂ ସିଷ୍ଟମ୍ ବିରୁଦ୍ଧରେ ଇମ୍ପୁଲ୍ସ ପ୍ରତିରୋଧ (Uimp) ଯାଞ୍ଚ କରନ୍ତୁ |

ମାନକ ଏବଂ ପ୍ରମାଣପତ୍ର

5। - IEC / EN 60947-2 ଅନୁପାଳନ ଏବଂ CE ମାର୍କିଂ ହେଉଛି ଆନ୍ତର୍ଜାତୀୟ ପ୍ରକଳ୍ପଗୁଡିକ ପାଇଁ ମୂଳଦୁଆ |

ଆବେଦନ

6। - ମୋଟର ସୁରକ୍ଷା, ଶକ୍ତି ବଣ୍ଟନ ଏବଂ ଶିଳ୍ପ ସଂସ୍ଥାଗୁଡ଼ିକ ବିଭିନ୍ନ ଫ୍ରେମ୍ ମୂଲ୍ୟାୟନ ଏବଂ ଯାତ୍ରା ବ characteristics ଶିଷ୍ଟ୍ୟ ଆବଶ୍ୟକ କରିପାରନ୍ତି |

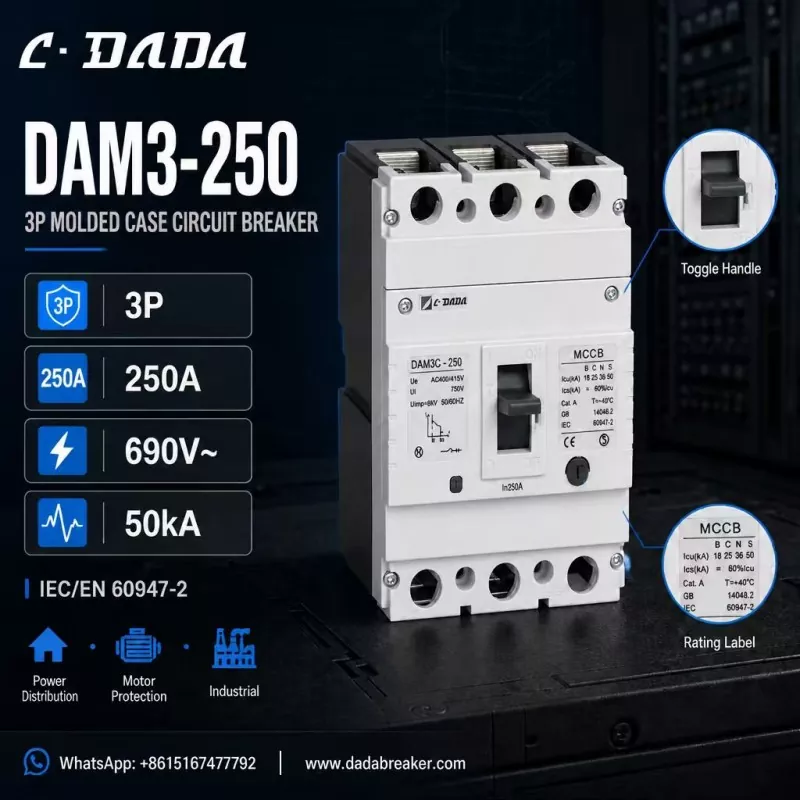

ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ 250A MCCB କିପରି ଦେଖାଯାଏ:

ଏହି କଂକ୍ରିଟ୍ ତିଆରି କରିବାକୁ, C · DADA ଇଲେକ୍ଟ୍ରିକ୍ ରୁ DAM3-250 କୁ ବିଚାର କରନ୍ତୁ - ଏକ 250A ତିନି-ପୋଲ MCCB ଯାହାକି ଏହି ଶ୍ରେଣୀର ଉପକରଣରେ କ’ଣ ଦେଖାଯିବ ତାହା ବର୍ଣ୍ଣନା କରେ:

3P ବିନ୍ୟାସ

A 250A ରେଟେଡ୍ କରେଣ୍ଟ୍ (ଇନ୍) ସହିତ, ତିନି-ପର୍ଯ୍ୟାୟ ବଣ୍ଟନ ବୋର୍ଡ ପାଇଁ ଉପଯୁକ୍ତ |

ଭୋଲଟେଜ୍ ମୂଲ୍ୟାୟନ:

0 690V ~; Ue AC400 / 415V, Ui 750V, Uimp 8kV |

50kA ପର୍ଯ୍ୟନ୍ତ କ୍ଷମତା ଭାଙ୍ଗିବା |

● - B / C / N / S ପ୍ରକାରଗୁଡିକରେ 18/25/36/50 kA ର Icu, ତେଣୁ ସଂସ୍ଥାପକମାନେ ନେଟୱାର୍କର ବିଭିନ୍ନ ସ୍ଥାନରେ ତ୍ରୁଟି ସ୍ତର ସହିତ ମେଳ କରିପାରିବେ |

IEC / EN 60947-2 ଏବଂ GB 14048.2 ଅନୁପାଳନ |

ଦୃଶ୍ୟମାନ ଅପରେଟିଂ ସ୍ଥିତି ପାଇଁ ଏକ ସ୍ୱଚ୍ଛ ON / OFF ଟୋଗଲ୍ ହ୍ୟାଣ୍ଡଲ୍ ସହିତ CE ଚିହ୍ନିତ |

Power ଶକ୍ତି ବଣ୍ଟନ, ମୋଟର ସୁରକ୍ଷା ଏବଂ ଶିଳ୍ପ ପ୍ରୟୋଗ ପାଇଁ ନିର୍ମିତ |

ଏହି ନିର୍ଦ୍ଦିଷ୍ଟକରଣ ପଛରେ ଥିବା ତର୍କ: 50A କ୍ଲାସ୍ ବ୍ରେକିଙ୍ଗ୍ କ୍ଷମତା ବିଶିଷ୍ଟ ଏକ 250A, 3-ପୋଲ୍ ଫ୍ରେମ୍ ଅଧିକାଂଶ ପ୍ୟାନେଲ୍ ବିଲଡର୍ ଏବଂ କଣ୍ଟ୍ରାକ୍ଟର ଆବଶ୍ୟକତାକୁ ଅନ୍ତର୍ଭୁକ୍ତ କରେ - ମୁଖ୍ୟ ବିତରଣ ବୋର୍ଡ ଠାରୁ ଆରମ୍ଭ କରି ମୋଟର ଫିଡର୍ ସର୍କିଟ୍ ପର୍ଯ୍ୟନ୍ତ - ଯେତେବେଳେ ଏକାଧିକ ଆଇକ୍ୟୁ ପ୍ରକାରଗୁଡ଼ିକ ଆପଣଙ୍କୁ ପ୍ରକୃତ ତ୍ରୁଟି ସ୍ତର ବିରୁଦ୍ଧରେ ସଠିକ୍ ଆକାର ଦେଇଥାଏ |

ଚୟନ ସୁପାରିଶ |

Low କମ୍ ତ୍ରୁଟି ସ୍ତର ସହିତ ~ 125A ପର୍ଯ୍ୟନ୍ତ ଅନ୍ତିମ ସର୍କିଟ୍ ପାଇଁ, ଏକ MCB ହେଉଛି ଅର୍ଥନ choice ତିକ ପସନ୍ଦ |

Main ମୁଖ୍ୟ ବଣ୍ଟନ, ମୋଟର ସୁରକ୍ଷା ଏବଂ ଇଣ୍ଡଷ୍ଟ୍ରିଆଲ୍ ସୁଇଚ୍ ଗିଅର୍ ପାଇଁ, ଭାଙ୍ଗିବା କ୍ଷମତା ସହିତ ଏକ MCCB ବାଛ ଯାହାକି ସଂସ୍ଥାର ଆଶାକର୍ମୀ ସର୍ଟ ସର୍କିଟ୍ କରେଣ୍ଟକୁ ଅତିକ୍ରମ କରେ |

Doubt ଯେତେବେଳେ ସନ୍ଦେହରେ, ଭାଙ୍ଗିବା କ୍ଷମତା ଉପରେ ଏକ ଶ୍ରେଣୀ ଆକାର ଦିଅ: ମୂଲ୍ୟ ପାର୍ଥକ୍ୟ ଛୋଟ, ଯେତେବେଳେ ସୁରକ୍ଷା ମାର୍ଜିନ ଏକ ଛୋଟ ଦୋଷ ଏବଂ ଏକ ପ୍ରମୁଖ ଅଘଟଣ ମଧ୍ୟରେ ପାର୍ଥକ୍ୟ ହୋଇପାରେ |

ବାରମ୍ବାର ପଚରାଯାଉଥିବା ପ୍ରଶ୍ନ |

ପ୍ର: ଏକ MCCB କ’ଣ?

ଉ: ଏold ାଞ୍ଚା କେସ୍ ସର୍କିଟ ବ୍ରେକର୍ |ଏହା ଏକ ପୁନ ett ସ୍ଥାପିତ ଲୋ-ଭୋଲଟେଜ୍ ପ୍ରତିରକ୍ଷା ଉପକରଣ ଯାହାକି ଓଭରଲୋଡ୍ କିମ୍ବା ସର୍ଟ ସର୍କିଟ୍ ଉପରେ ଏକ ସର୍କିଟ୍କୁ ବିଚ୍ଛିନ୍ନ କରିଥାଏ, ଏକ କ୍ଷୁଦ୍ର ସର୍କିଟ ବ୍ରେକର ଅପେକ୍ଷା ଉଚ୍ଚ ସ୍ରୋତ ଏବଂ ତ୍ରୁଟି ସ୍ତର ପାଇଁ ଡିଜାଇନ୍ ହୋଇଛି |

ପ୍ର: ଏକ MCCB ଉପରେ Icu ର ଅର୍ଥ କ’ଣ?

ଉ: ଇକ୍ୟୁ ହେଉଛି ଚରମ ସର୍ଟ ସର୍କିଟ ଭାଙ୍ଗିବା କ୍ଷମତା - ବ୍ରେକର୍ ସର୍ବାଧିକ ତ୍ରୁଟି କରେଣ୍ଟ ବାଧା ଦେଇପାରେ | ଆଇକସ୍ ହେଉଛି ସେବା ଭାଙ୍ଗିବା କ୍ଷମତା, ଯେଉଁ ସ୍ତର ଏହା ବାରମ୍ବାର ବାଧା ଦେଇପାରେ ଏବଂ କାର୍ଯ୍ୟକ୍ଷମ ହୋଇପାରେ |

ପ୍ର: ମୁଁ କିପରି ମୋର MCCB ପାଇଁ ଭାଙ୍ଗିବା କ୍ଷମତା ବାଛିବି?

ଉ: ସଂସ୍ଥାପନ ବିନ୍ଦୁରେ ସମ୍ଭାବ୍ୟ ସର୍ଟ ସର୍କିଟ୍ କରେଣ୍ଟ ଅପେକ୍ଷା ଏକ Icu ମୂଲ୍ୟାୟନ ଅଧିକ ବାଛନ୍ତୁ | ଉଚ୍ଚ ଟ୍ରାନ୍ସଫର୍ମର କ୍ଷମତା କିମ୍ବା ଲମ୍ବା ଇଣ୍ଡଷ୍ଟ୍ରିଆଲ୍ ଫିଡର୍ ସହିତ ବଣ୍ଟନ ବୋର୍ଡ ସାଧାରଣତ 36 36–50kA ଶ୍ରେଣୀ ଉପକରଣ ଆବଶ୍ୟକ କରେ |

ପ୍ର: DAM3-250 MCCB କ’ଣ?

ଉ: DAM3-250 ହେଉଛି C · DADA ଇଲେକ୍ଟ୍ରିକ୍ ଠାରୁ 250A ତିନି-ପୋଲ ମୋଲଡେଡ୍ କେସ୍ ସର୍କିଟ ବ୍ରେକର୍, ବିଦ୍ୟୁତ୍ ବଣ୍ଟନ, ମୋଟର ସୁରକ୍ଷା ଏବଂ ଶିଳ୍ପ ପ୍ରୟୋଗ ପାଇଁ 690V ପର୍ଯ୍ୟନ୍ତ ବ୍ରେକିଙ୍ଗ୍ କ୍ଷମତା ସହିତ 690V ପର୍ଯ୍ୟନ୍ତ ରେଟିଂ ହୋଇଛି |
